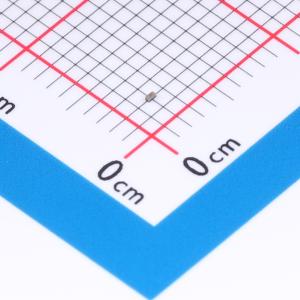

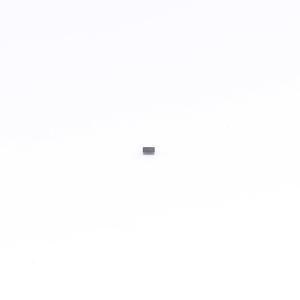

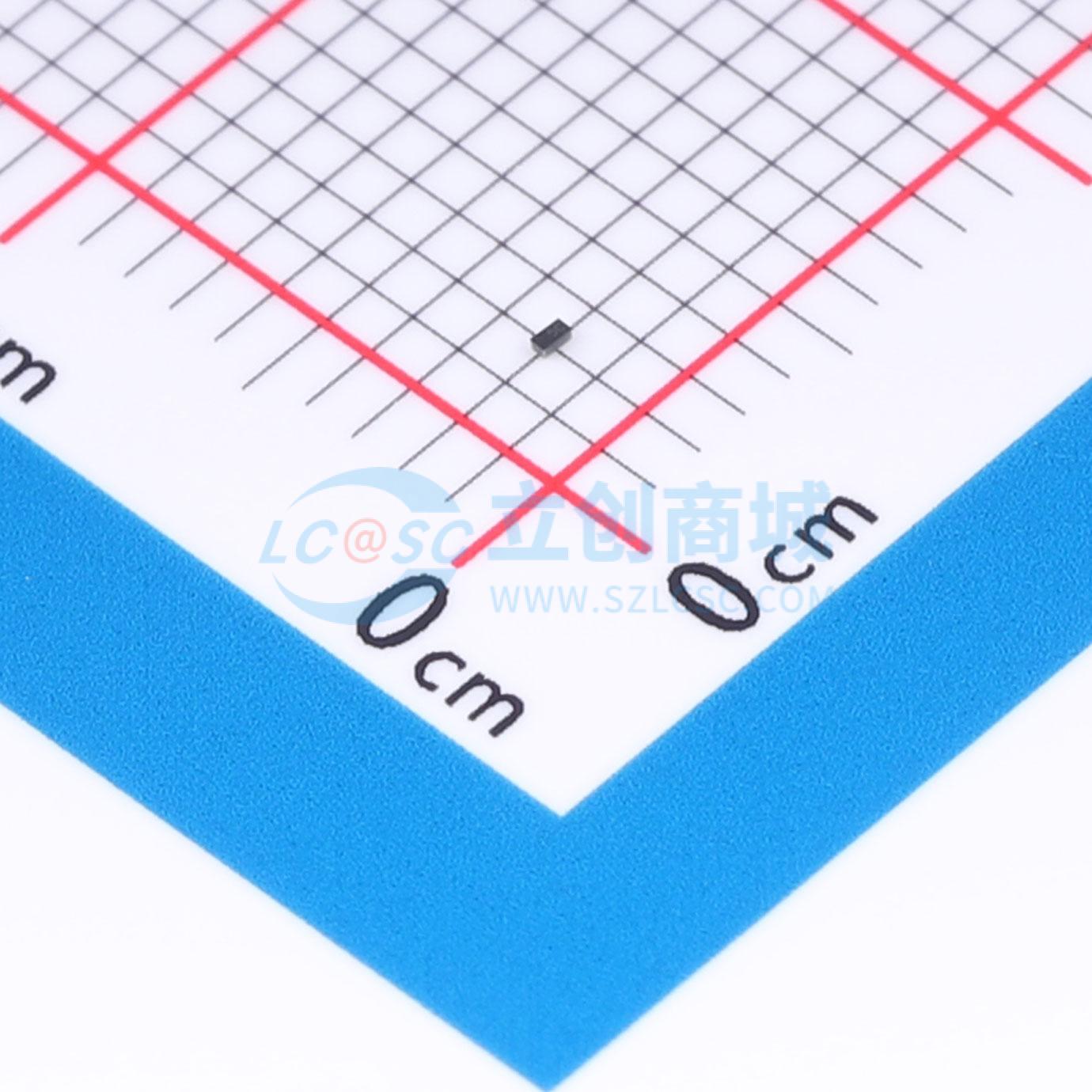

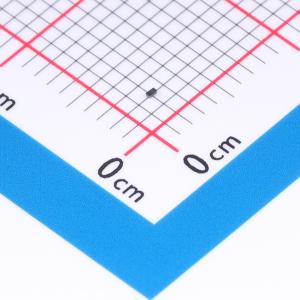

RCLAMP01501ZCFT

RClamp01501ZC是一款低电容ESD保护器件，专为保护高速差分线路而设计。它具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化的问题。 RClamp01501ZC具有极佳的ESD保护特性，其特点是低ESD钳位电压和低TLP触发电压。RClamp01501ZC的最大电容为0.25pF，可用于雷电接口和USB 3.1高速线路。由于其具有较高的峰值脉冲电流能力（5A，tp = 8/20μs），这些器件也可用于EOS保护。每个器件可保护一条最高工作电压为1.5伏的高速数据线。 RClamp01501ZC采用DFN 0.60x0.30x0.25mm - 2引脚封装。引脚采用镍金镀层。这种小封装使设计人员能够灵活地在不适合使用阵列的应用中保护单条线路。

• ESD和EOS保护
• ESD耐受电压：IEC 61000 - 4 - 2（ESD）±18kV（空气），±12kV（接触）
• 超低电容：最大0.25pF
• 工作电压：1.5V
• 保护一条高速数据线
• 低反向漏电流：在VR = 1.5V时最大0.5μA
• 固态硅雪崩技术

• USB 3.1 Gen 1和Gen 2
• USB Type - C
• 雷电接口3、DisplayPort 2.0
