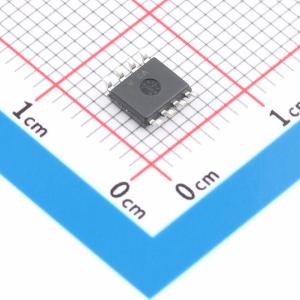

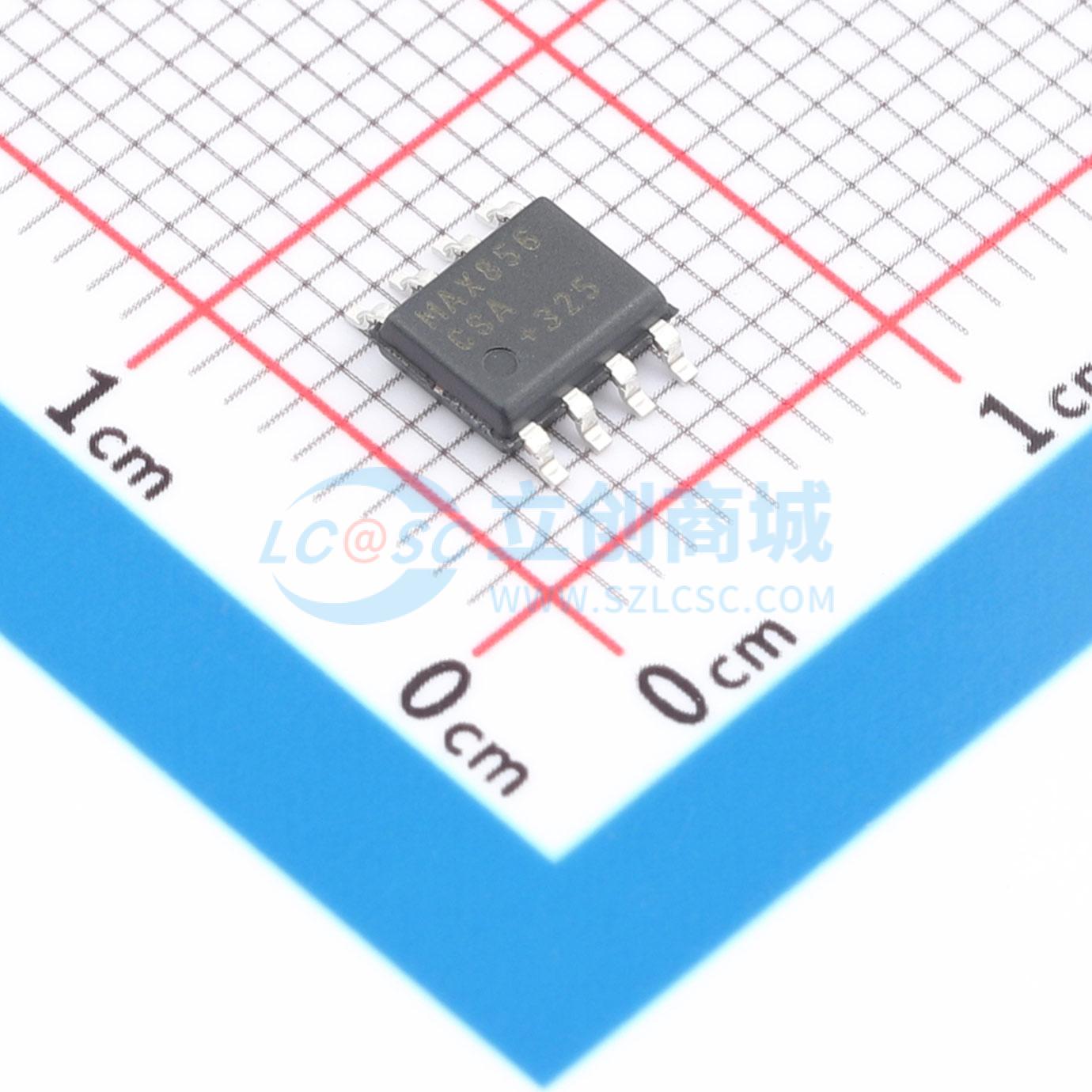

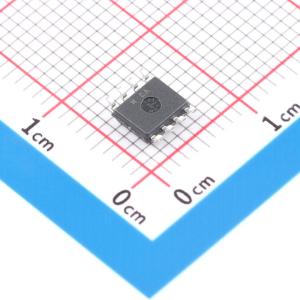

温馨提醒：图片仅供参考，商品以实物为准

MAX856CSA+T

3.3V/5V或可调输出、升压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX856 - MAX859 是适用于小型、低输入电压或电池供电系统的高效 CMOS 升压型 DC - DC 开关稳压器。MAX856/MAX858 可接受 0.8V 至输出电压（VOUT）之间的正输入电压，并将其转换为 3.3V 或 5V 的较高输出电压，输出电压可通过引脚选择。MAX857/MAX859 为可调版本，可接受 0.8V 至 6.0V 的输入电压，并能在 2.7V 至 6.0V 范围内产生较高的可调输出电压
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX856CSA+T
商品编号: C2073076
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.213克(g)

商品参数

商品概述

MAx856-MAx859是适用于小型、低输入电压或电池供电系统的高效率CMOS升压DC-DC开关稳压器。MAx856/MAx858接受0.8V至VOUT之间的正输入电压，并将其转换为3.3V或5V的较高可选输出电压。MAx857/MAx859可调版本接受0.8V至6.0V的输入电压，并生成2.7V至6.0V范围内的较高可调输出电压。典型效率大于85%。典型的静态电源电流为25μA（关断时为1μA）。

MAx856-MAx859结合了超低静态电源电流和高效率，以实现最长的电池寿命。内部MOSFET功率晶体管允许高开关频率。这一优点与内部设定的电感峰值电流限制相结合，允许使用小型且低成本的电感器。MAx856/MAx857具有500mA的电感峰值电流限制。MAx858/MAx859具有125mA的电感峰值电流限制。

商品特性

0.8V 至 6.0V 输入供电电压
0.8V 典型启动供电电压
在100mA时效率为85%
25μA 静态电流
1μA 关断模式电流
125mA 和 500mA 的开关电流限制允许使用低成本电感器
最高500kHz的开关频率
在温度范围内参考容差为±1.5%
低电池检测器（LBI/LBO）
8引脚SO和μMAX封装

应用领域

3.3V 到 5V 升压转换
掌上电脑
便携数据采集设备
个人数据通信器/电脑
医疗仪器
两节及三节电池供电设备
血糖仪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~5V
	输出电压	5V；3.3V
	输出电流	100mA
	开关频率	500kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	固定
