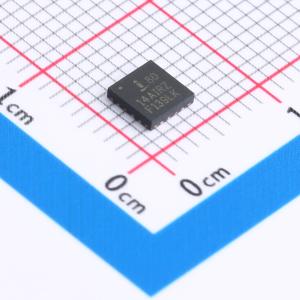

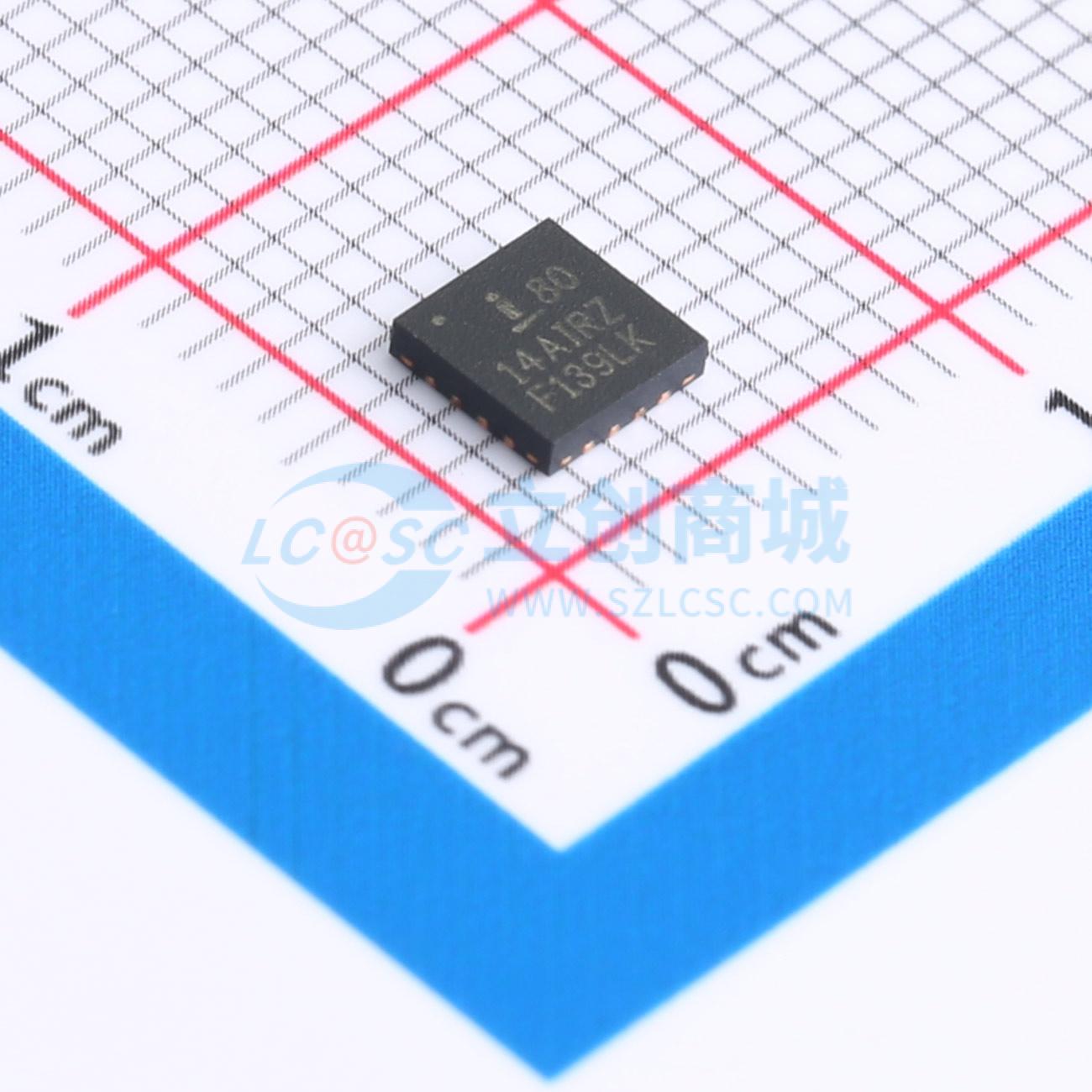

温馨提醒：图片仅供参考，商品以实物为准

ISL8014AIRZ-T

4A低静态电流1MHz高效同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL8014A 是一款高效、单片、同步降压型 DC/DC 转换器，可在 2.8V 至 5.5V 输入电源下提供高达 4A 的连续输出电流。它采用电流控制架构，可在高频下实现极低占空比运行，具备快速瞬态响应和出色的环路稳定性。ISL8014A 集成了一对低导通电阻的 P 沟道和 N 沟道内部 MOSFET，以实现效率最大化并减少外部元件数量
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL8014AIRZ-T
商品编号: C2073097
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

ISL8014A是一款高效、单片、同步降压DC/DC转换器，可在2.8V至5.5V输入电源下提供高达4A的连续输出电流。它采用电流控制架构，可在高频下实现极低占空比运行，具有快速瞬态响应和出色的环路稳定性。 ISL8014A集成了一对低导通电阻的P沟道和N沟道内部MOSFET，以实现效率最大化并减少外部元件数量。100%占空比运行允许在4A输出电流下实现低于400mV的压降。高达1MHz的脉冲宽度调制（PWM）开关频率允许使用小型外部元件，SYNC输入使多个IC能够异相同步，以减少纹波并消除拍频。 ISL8014A可配置为轻载时的不连续或强制连续运行。强制连续运行可降低噪声和射频干扰，而不连续模式则通过减少轻载时的开关损耗来提供高效率。故障保护通过内部打嗝模式电流限制（在短路和过流情况下）、输出过压比较器和过温监测电路实现。电源正常输出电压监测器指示输出何时处于稳压状态。 ISL8014A采用节省空间的4mmx4mm QFN无铅封装，带有外露焊盘引脚框架，具有低热阻。 ISL8014A在上电时提供1ms的电源正常（PG）定时器。关机时，ISL8014A会对输出电容放电。其他特性包括内部软启动、内部补偿、过流保护和热关断。 ISL8014A采用16引脚4mmx4mm QFN封装，最大高度为1mm。整个转换器占用面积小于0.4平方英寸。

商品特性

高效同步降压稳压器，效率高达97%
带1ms延迟的电源正常（PG）输出
2.8V至5.5V电源电压
在温度/负载/线路变化时输出精度为3%
4A输出电流
引脚与ISL8013A兼容
带预偏置输出启动
内部软启动 - 1ms
禁用时软停止输出放电
PFM模式下静态电源电流为35μA
可选强制PWM模式和PFM模式
外部同步频率高达4MHz
逻辑控制关机电流小于1μA
最大占空比±100%
内部电流模式补偿
峰值电流限制和打嗝模式短路保护
过温保护
小型16引脚4mmx4mm QFN封装
无铅（符合RoHS标准）

应用领域

DC/DC负载点（POL）模块
微控制器（MC）/微处理器（MP）、FPGA和DSP电源
路由器和交换机的插入式DC/DC模块
便携式仪器
测试和测量系统
锂离子电池供电设备
小型封装（SFP）模块
条形码阅读器

数据手册PDF

放大查看下载PDF

优惠活动

7.8折起

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	-
	输出电流	4A
	开关频率	1MHz~4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
