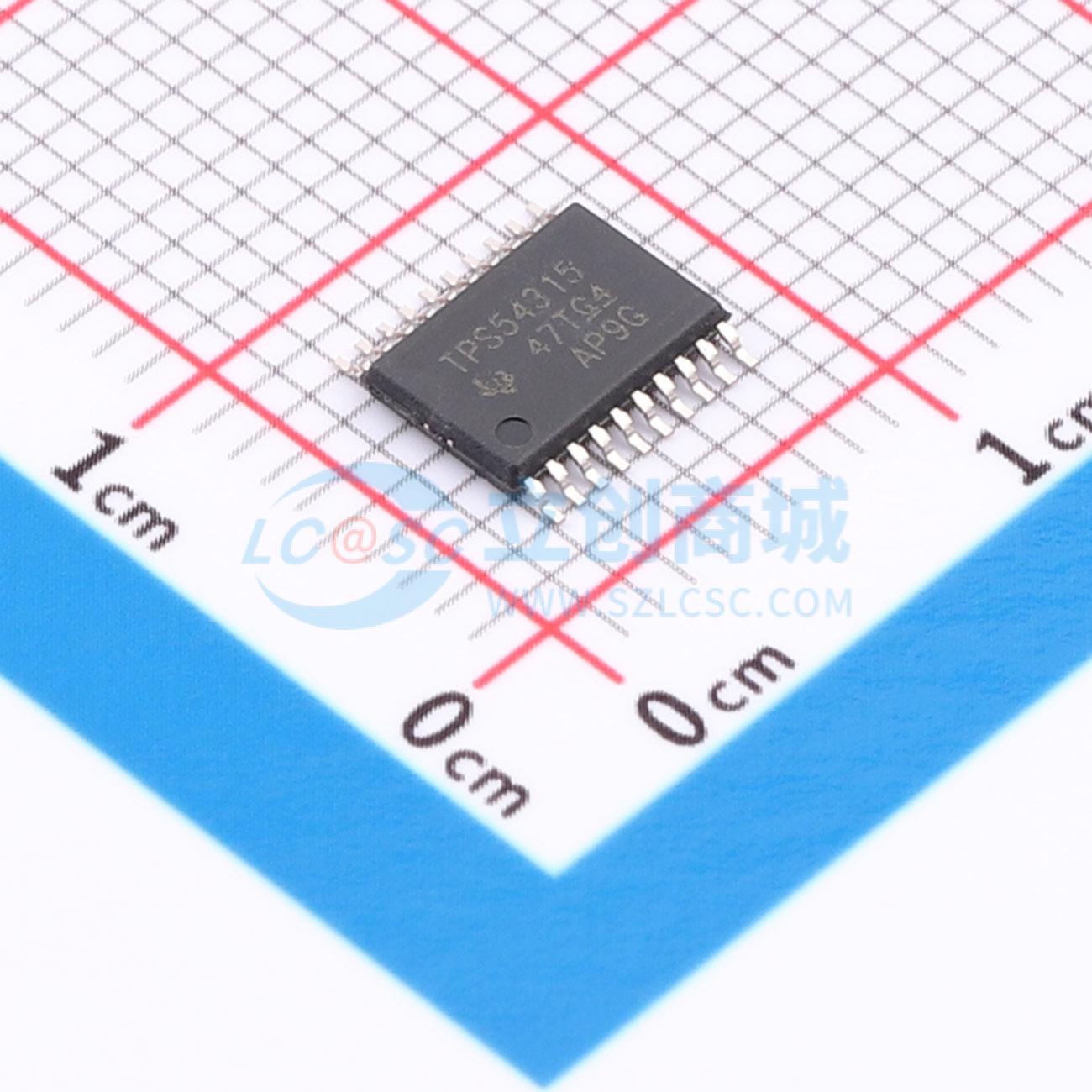

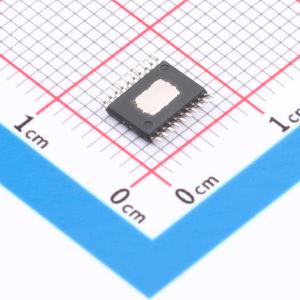

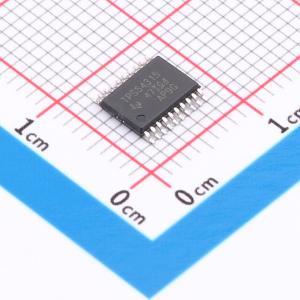

TPS54315MPWPREP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54315-EP 具有集成 Fet 的增强型产品 3V 至 6V 输入 3A 输出的同步降压 Pwm 转换开关
品牌名称: TI(德州仪器)
商品型号: TPS54315MPWPREP
商品编号: C2073007
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。具备以下特性的元件集成在基板上：一个真正的高性能电压误差放大器，可在瞬态条件下提供高性能；一个欠压锁定电路，可防止在输入电压达到3V之前启动；一个内外部可设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316器件采用散热增强型20引脚TSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。

商品特性

受控基线——单一组装/测试地点、单一制造地点
扩展温度性能范围为 -55℃至125℃
增强型制造资源减少 (DMS) 支持
增强型产品变更通知
合格认证记录
60mΩ MOSFET开关，在3A连续输出源电流或灌电流下实现高效率
0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定输出电压器件，初始精度为1%
内部补偿，减少元件数量
快速瞬态响应
宽PWM频率：固定350kHz、550kHz，或可调节280kHz至700kHz
负载受峰值电流限制和热关断保护
集成解决方案可减少电路板面积和总成本

应用领域

采用5V或3.3V电源分配的低压、高密度系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
汽车远程信息处理系统

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	2.5V
	输出电流	3A
	开关频率	350kHz；550kHz
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
