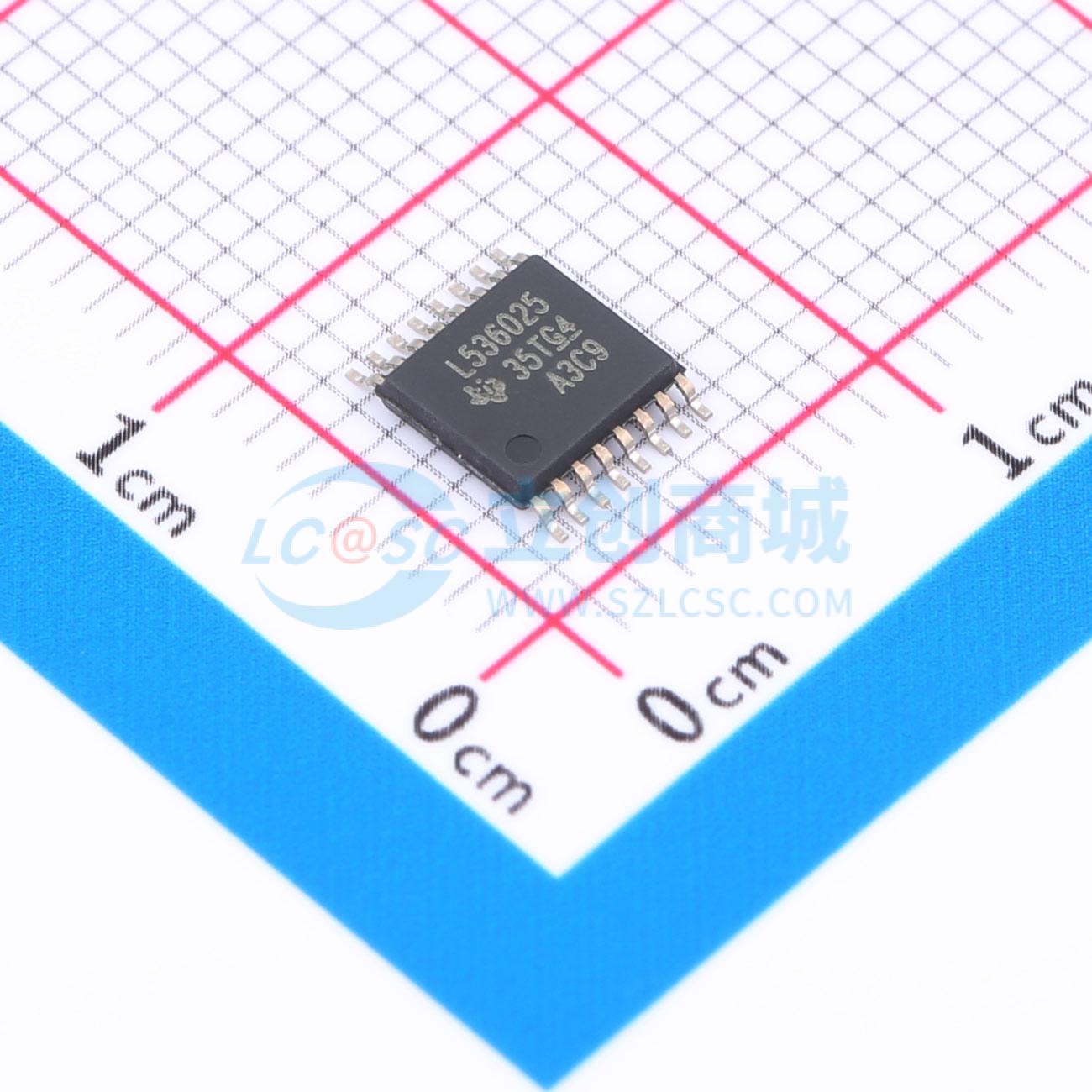

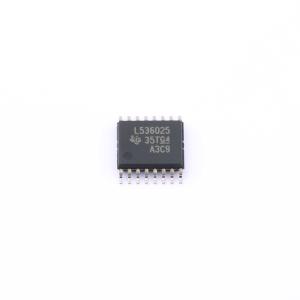

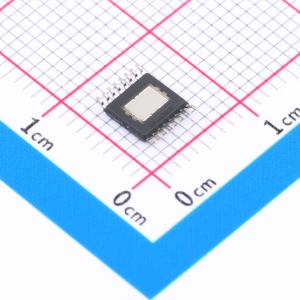

温馨提醒：图片仅供参考，商品以实物为准

LM536025QPWPRQ1

降压型 2A 3.9V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM53602-Q1 用于汽车应用的 3.5V 至 36V 输入电压、2 安同步直流-直流转换器
品牌名称: TI(德州仪器)
商品型号: LM536025QPWPRQ1
商品编号: C2073035
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

LM53603-Q1、LM53602-Q1 降压稳压器专为汽车类应用而设计，可通过最高36V 的输入电压提供5V/3A 或3.3V/2A（通过ADJ 选项选择）输出。当输入电压高达20V 时，该器件可利用高级高速电路得以稳压，同时以2.1MHz 的开关频率提供5V 输出。该器件采用创新型架构，在输入电压仅为3.5V 时也可提供3.3V 稳压输出。器件的输入电压最高可达36V，容许的最高瞬态电压达42V，这简化了输入浪涌保护设计。开漏复位输出具有滤波和延迟功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控组件，这节省了成本和电路板空间。该器件可在PWM 和脉频调制(PFM) 两种模式之间无缝切换，并且无负载条件下的工作电流仅为24μA ，这确保了其在所有负载条件下均可展现高效率和出色的瞬态响应。

商品特性

3A 或2A 最大负载电流
输入电压范围：3.5V 至36V，瞬态电压可达42V
输出电压选项：5V 或3.3V (ADJ)
2.1MHz 固定开关频率
±2% 输出电压容差
结温范围： -40°C 至150°C
1.7μA 关断电流（典型值）
无负载时的输入电源电流为24μA （典型值）
5V 或3.3V 输出无需外部反馈分压器
具有滤波和延迟功能的复位输出
可提高效率的自动轻负载模式
用户可选的强制脉宽调制模式(FPWM)
内置环路补偿、软启动、电流限制、热关断、欠压锁定(UVLO) 以及外部频率同步功能
耐热增强型16 引脚封装：5mm x 4.4mm x 1mm
LM53603-Q1 和LM53602-Q1 均为符合AEC-Q1 标准的汽车级产品

应用领域

导航/全球定位系统(GPS)
仪表板
高级驾驶员辅助系统(ADAS)
信息娱乐
平视显示器(HUD)

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.9V~36V
	输出电压	5V
	输出电流	2A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
