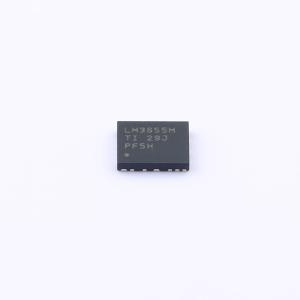

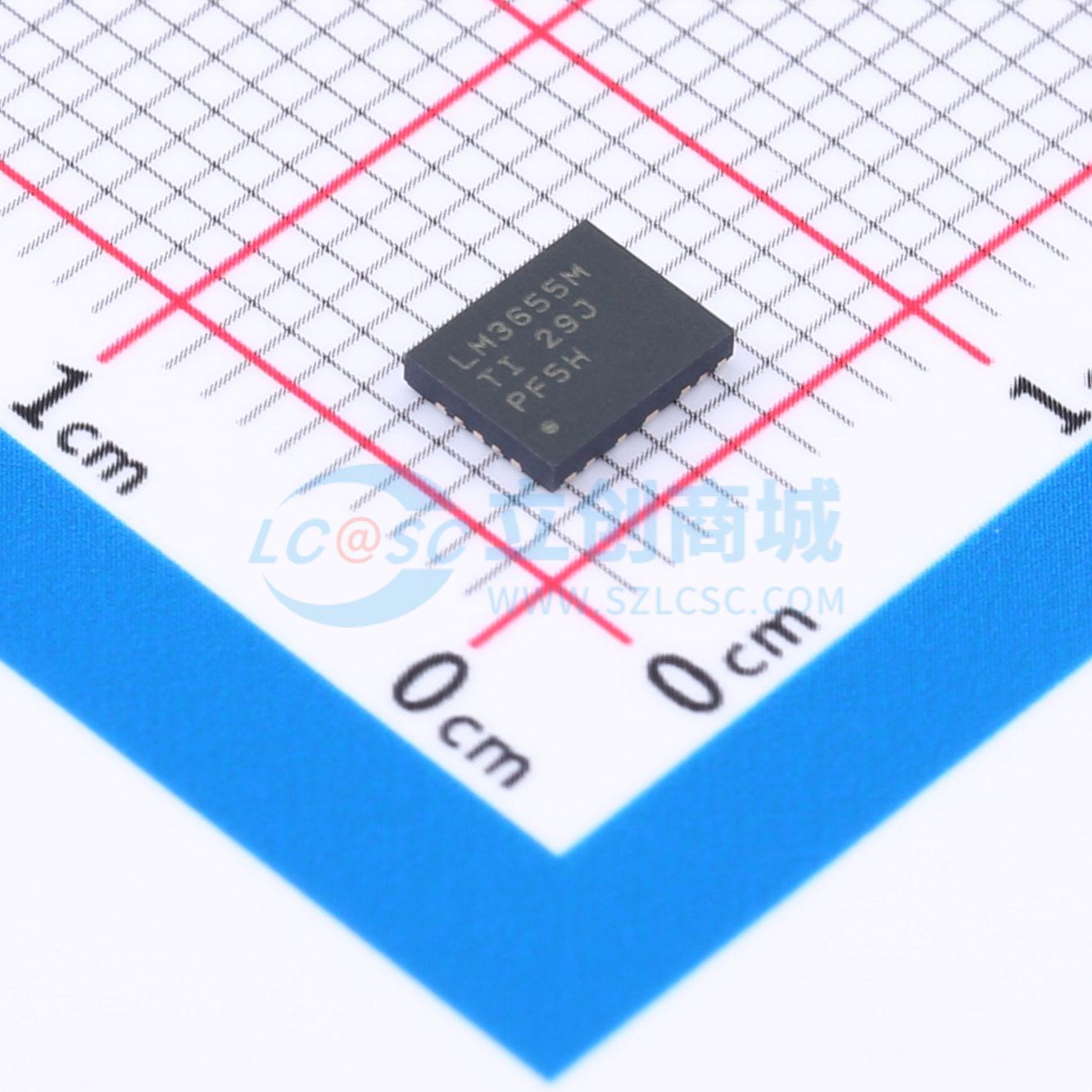

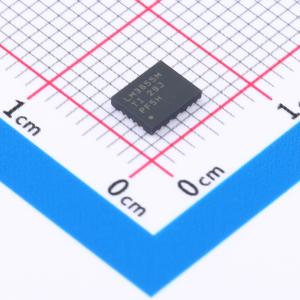

温馨提醒：图片仅供参考，商品以实物为准

LMS3655MMRNLR

同步直流/直流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMS3655 5.5A、36V 同步 400kHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: LMS3655MMRNLR
商品编号: C2072933
商品封装: VQFN-22(4x5)
包装方式: 编带
商品毛重: 0.078克(g)

商品参数

商品概述

LMS3655 同步降压稳压器针对高性能应用进行了优化，可提供1V 至20V 的可调节输出。PWM 和PFM模式之间的无缝转换以及低静态电流可确保在所有负载下实现高效率和出色的瞬态响应。高级高速电路支持LMS3655 将24V 的输入调节至3.3V 的输出（400kHz 固定频率），同时还支持5.5A的持续负载电流。创新的频率折返架构允许该器件通过仅3.5V 的输入电压调节生成3.3V 的输出。输入电压范围可高达36V，瞬态容差高达42V，有助于轻松实现输入浪涌保护设计。开漏复位输出具有内置的滤波和延迟功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控组件，这节省了成本和电路板空间。

商品特性

在将12V 转换为5V 时具有96%的峰值效率
低EMI 和开关噪声最少的开关节点振铃
假随机扩频400kHz (±10%) 固定开关频率
-40°C 至 +150°C 结温范围
外部频率同步
具有内部滤波器和3ms 释放计时器的RESET 输出
可提高效率的自动轻负载模式
引脚可选强制PWM 模式
内置补偿、软启动、电流限制、热关断和UVLO
25°C 时在3.5A 负载下具有0.35V 压降（典型值）
32μA IQ_VIN：在3.3V_OUT 且无负载情况下的静态电流（典型值）
5.5A 持续负载电流
可调节输出电压（1V 至20V）
±1.5% 基准电压容差
4mm×5mm、0.5mm 间距SON 封装

应用领域

噪声敏感型医疗应用
电信
高性能工业

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~15V
	输出电流	5.5A
	开关频率	360kHz~440kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
