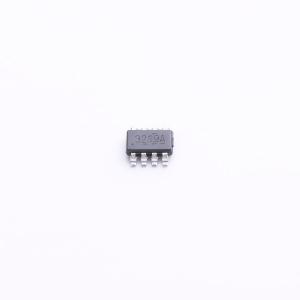

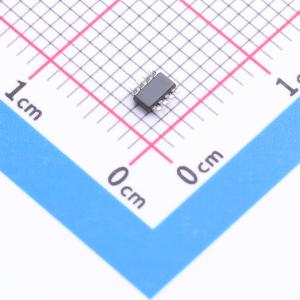

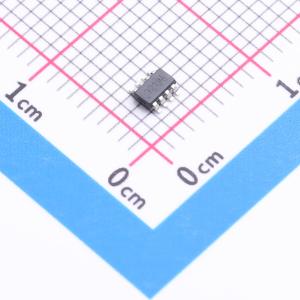

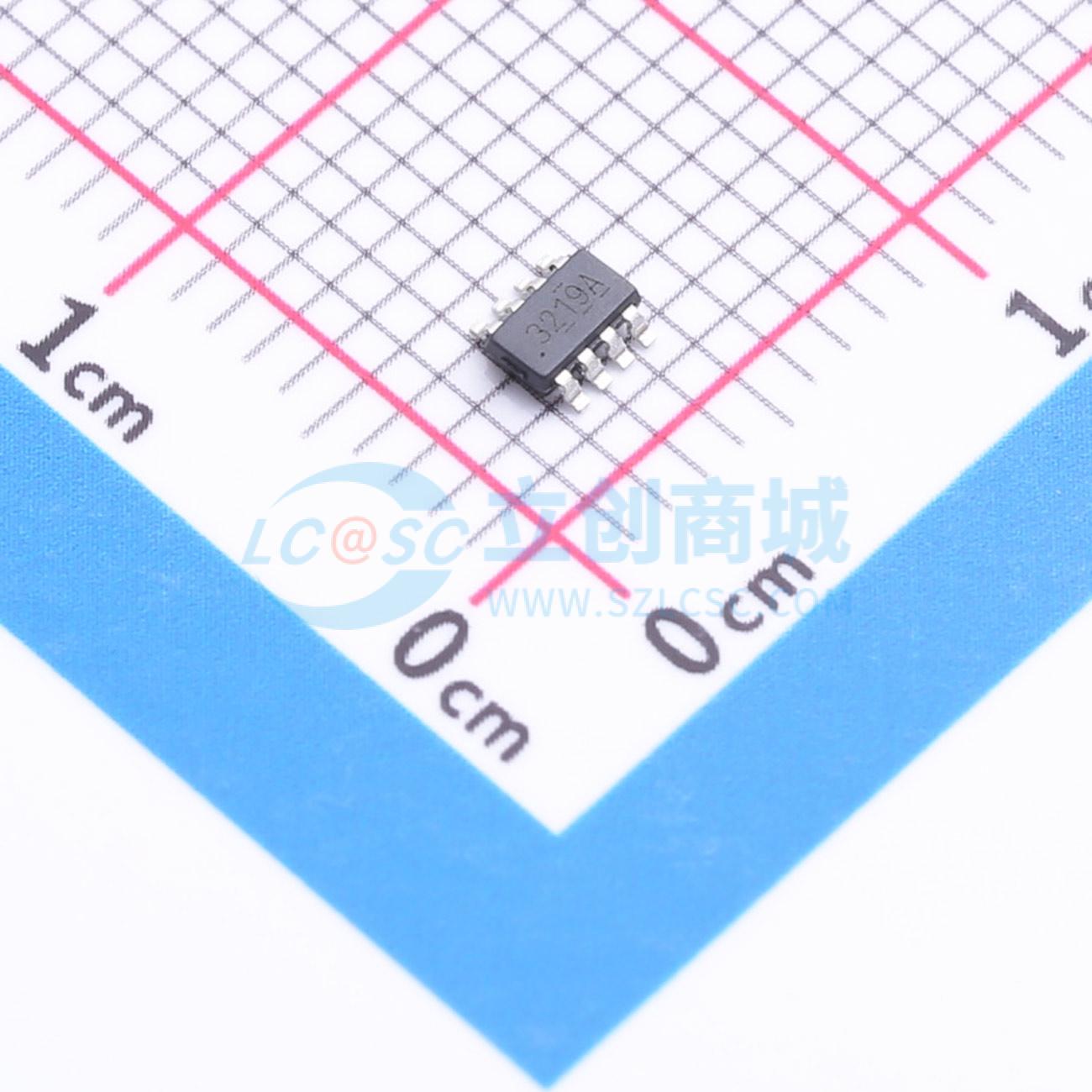

TPS563219ADDFT
4.5V至17V输入、2A/3A同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS563219A 采用 SOT-23 封装且具有电源正常状态指示和软启动功能的 17V 输入、3A 同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS563219ADDFT
- 商品编号
- C2072346
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS562219A 和 TPS563219A 是采用 8 引脚 SOT - 23 封装的简单易用型 2A/3A 同步降压转换器。 两款器件均经过优化，最大限度地减少了运行所需的外部组件并且可以实现低待机电流。 这些开关模式电源(SMPS) 器件采用 D - CAP2™模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容器以及超低 ESR 陶瓷电容器。 这些器件始终在连续传导模式下运行，与非连续传导模式相比，该模式可降低轻负载条件下的输出纹波电压。TPS562219A 和 TPS563219A 采用 8 引脚 1.6mm × 2.9mm SOT (DDF) 封装，额定环境温度范围为 -40°C 至 85°C。
商品特性
- TPS562219A：集成有 133mΩ 和 80mΩ 场效应晶体管(FET) 的 2A 转换器
- TPS563219A：集成有 68mΩ 和 39mΩ FET 的 3A 转换器
- D - CAP2™模式控制，此模式控制具有 650kHz 的开关频率
- 输入电压范围：4.5V 至 17V
- 输出电压范围：0.76V 至 7V
- 650kHz 开关频率
- 低关断电流（低于 10μA）
- 1% 反馈电压精度 (25°C)
- 从预偏置输出电压中启动
- 逐周期过流限制
- 断续模式欠压保护
- 非锁存过压保护(OVP)，欠压闭锁(UVLO) 和热关断(TSD) 保护
- 可调软启动
- 电源正常输出
应用领域
- 数字电视电源
- 高清 Blu - ray Disc 播放器
- 网络家庭终端设备
- 数字机顶盒(STB)
