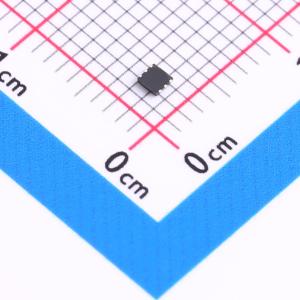

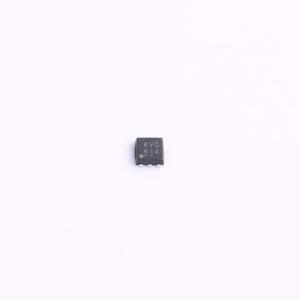

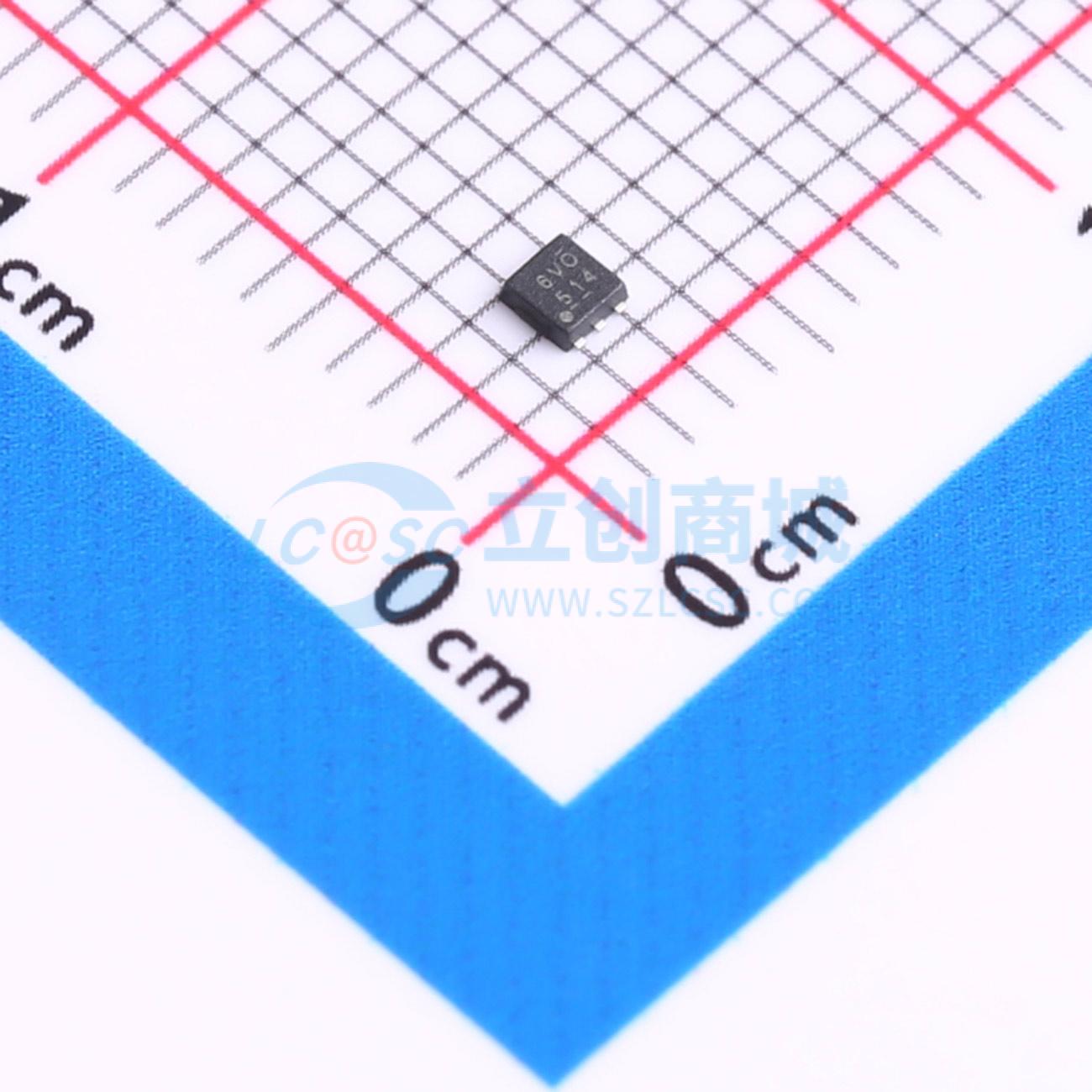

S-85S1AB18-I6T1U

5.5V输入，200mA同步降压开关稳压器，260nA静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: S-85S1A系列是一款5.5V输入、200mA输出电流的同步降压开关稳压器,具有260nA的静态电流。该系列采用COT控制,实现超低功耗和快速瞬态响应,适用于移动设备和可穿戴设备等需要长时间运行的小型电池供电设备。
品牌名称: ABLIC(艾普凌科)
商品型号: S-85S1AB18-I6T1U
商品编号: C2072355
商品封装: SNT-6A
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

S-85S1A系列采用了独特的低功耗控制和COT（恒定导通时间）控制技术，具备超低电流消耗和快速瞬态响应的特点。PWM / PFM开关控制在轻载时会自动切换到PFM控制模式，此时IC的静态电流低至260 nA。S-85S1A系列可在较宽的负载电流消耗范围内实现高效率，为配备小型电池的移动设备和可穿戴设备的长时间运行提供有力支持。S-85S1A系列仅需一个线圈、一个输入电容和一个输出电容即可构成一个降压稳压器。按照本数据手册推荐选用外部元件，占用面积可缩小至2.0 mmx4.5 mm = 9.0 mm²，有助于电子设备的小型化。

商品特性

超低电流消耗：静态电流260 nA
效率（100 μA负载时）：90.5%
快速瞬态响应：COT控制
输入电压：2.2 V至5.5 V
输出电压：0.7 V至2.5 V，步进0.05 V；2.6 V至3.9 V，步进0.1 V
输出电压精度：±1.5%（1.0 V ≤ VOUT ≤ 3.9 V）；±15 mV（0.7 V ≤ VOUT < 1.0 V）
开关频率：1.0 MHz（PWM工作模式）
高端功率MOS FET导通电阻：420 mΩ
低端功率MOS FET导通电阻：320 mΩ
软启动功能：典型值1 ms
欠压锁定功能（UVLO）：典型检测电压1.8 V
热关断功能：典型检测温度135 ℃
过流保护功能：450 mA（L = 2.2 μH时）
自动恢复型短路保护功能：打嗝控制
输入和输出电容：兼容陶瓷电容
工作温度范围：Ta = -40 ℃至+85 ℃
无铅（Sn 100%）、无卤

应用领域

可穿戴设备
蓝牙设备
无线传感器网络设备
医疗保健设备
智能电表
便携式游戏设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.2V~5.5V
	输出电压	1.8V
	输出电流	200mA
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	260nA
	开关管(内置/外置)	内置
	输出类型	固定
