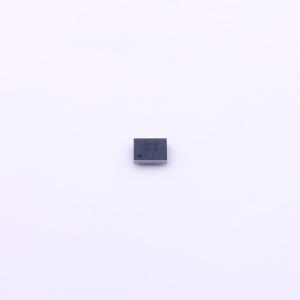

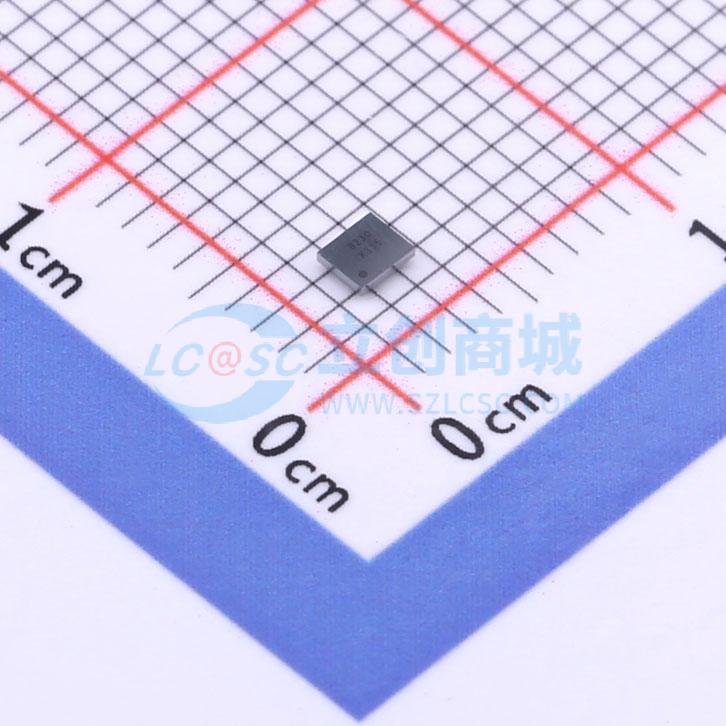

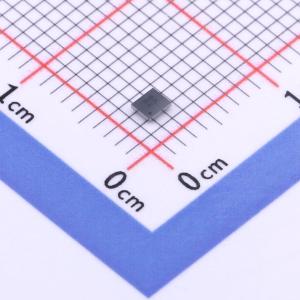

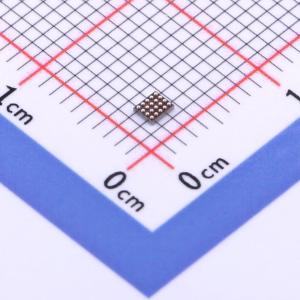

温馨提醒：图片仅供参考，商品以实物为准
STBB2J30-R
800 mA 2.5 MHz 高效双模式升降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 800 mA，2.5 MHz，高效双模降压-升压DC-DC转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STBB2J30-R
- 商品编号
- C2072238
- 商品封装
- Flip-Chip-20(1.8x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.4V~5.5V | |
| 输出电压 | 3V~3.3V | |
| 输出电流 | 800mA | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
STBB2 是一款固定频率、高效的升降压 DC-DC 转换器，可在 2.4 V 至 5.5 V 的输入电压下提供 1.2 V 至 4.5 V 的输出电压。该器件可在输入电压高于、等于或低于输出电压的情况下工作，使其适用于单节锂离子电池、多节碱性电池或镍氢电池应用，其中输出电压在电池电压范围内。该器件集成了低导通电阻（RDS(on)）的 N 沟道和 P 沟道 MOSFET 开关，有助于实现高效率。MODE 引脚允许在自动模式和强制 PWM 模式之间进行选择，可根据需求选择更低的功耗或最佳的动态性能。旁路功能可实现电池节能。在这种工作模式下，高端开关导通，使输出电压等于输入电压；在此条件下，电流消耗最大可降至 5 μA。该器件还具备软启动控制、热关断和电流限制功能。STBB2 采用间距为 0.4 mm 的 20 凸点倒装芯片封装。
商品特性
- 工作输入电压范围为 2.4 V 至 5.5 V
- 在工艺和温度变化范围内，输出电压容差为 ±2%
- 旁路节能功能
- 通过专用 VSEL 引脚可选择输出电压
- 非常快速的线路和负载瞬态响应
- 2.5 MHz 开关频率
- 轻载时具备节能模式 (PS)
- 典型效率高于 90%
- 最大静态电流为 50 μA
- 间距为 0.4 mm 的 20 凸点倒装芯片封装，尺寸为 2.1×1.8 mm
应用领域
- 存储卡供电
