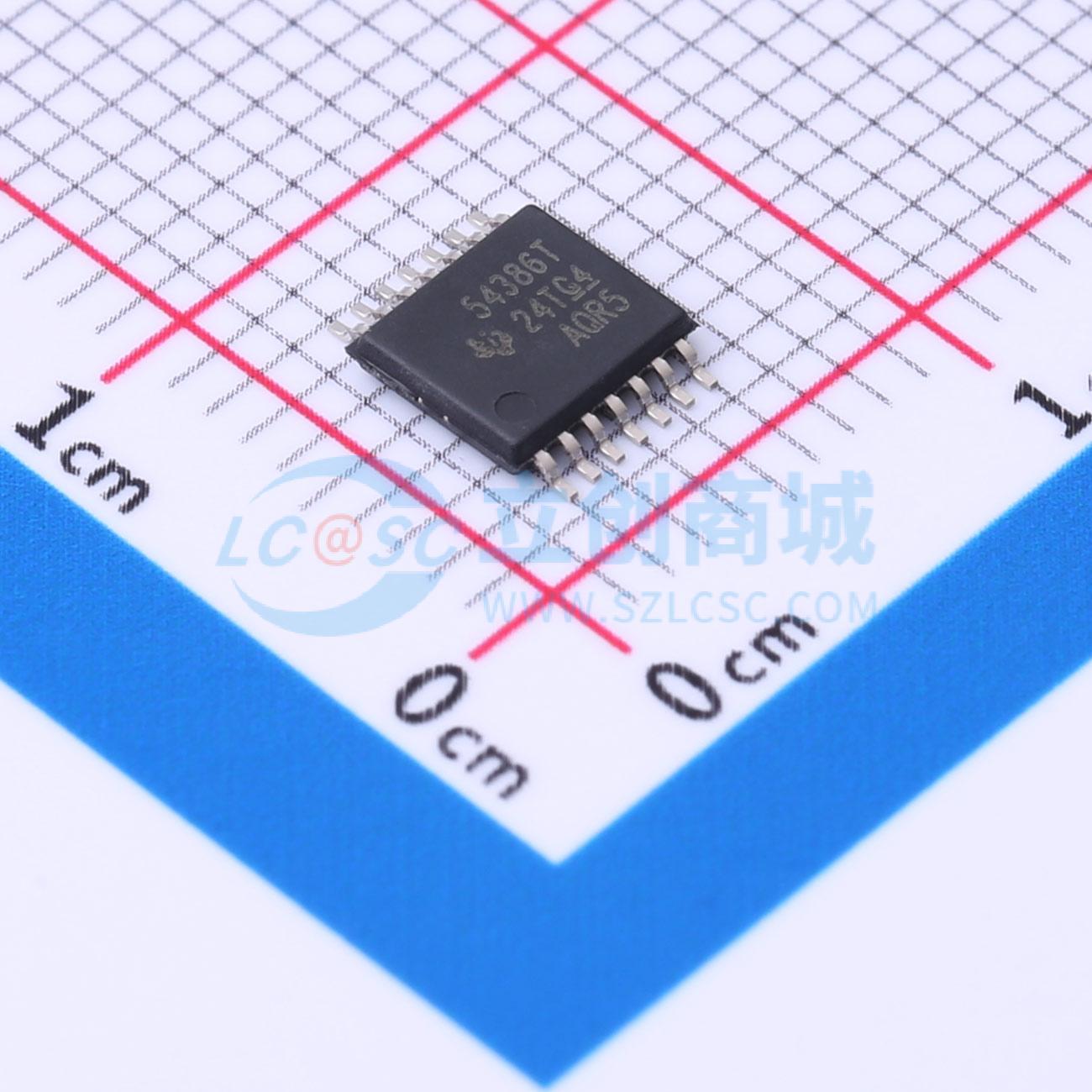

温馨提醒：图片仅供参考，商品以实物为准

TPS54386TPWPRQ1

3A双路非同步降压转换器，支持4.5V至28V输入电压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54386-Q1是一款双输出、非同步降压转换器,支持4.5V至28V的输入电压范围,最大输出电流为3A,具有600kHz的固定开关频率。该器件符合AEC-Q100标准,适用于汽车应用,具有-40℃至105℃的工作温度范围。
品牌名称: TI(德州仪器)
商品型号: TPS54386TPWPRQ1
商品编号: C2071610
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

TPS54386-Q1 是一款双输出、非同步降压转换器，此转换器能够支持运行在4.5V 至28V 输入电源电压范围内的3A 输出应用，并且要求输出电压在0.8V 至输入电压90%的范围内。

借助于内部确定的运行频率、软启动时间、和控制环路补偿，这些转换器在所需外部组件大大减少的情况下提供很多特性。通道 - 1 过流保护被设定在4.5A 上，然而，通过将一个引脚接地、连接至BP，或者保持悬空可选择通道 - 2 过流保护电平。设置电平被用于允许针对应用（此类应用不需要两个输出的完全负载能力）的外部组件按比例增减。

输出可以被独立启用，或者可以被配置为支持比率计或者顺序启动排序。此外，两个输出也可以由不同的电源供电。

The TPS54386-Q1 is a dual-output, non-synchronous converter. Each PWM channel contains an internally compensated error amplifier, current-mode pulse-width modulator (PWM), switch MOSFET, enable, and fault - protection circuitry. Common to the two channels are the internal voltage regulator, voltage reference, clock oscillator, and output-voltage sequencing functions.

商品特性

符合汽车应用要求
具有符合AEC - Q100的下列结果：
器件温度2级：-40°C至±105°C的环境运行温度范围
器件人体模型(HBM)静电放电(ESD)分类等级H2
器件充电器件模型(CDM) ESD分类等级C3B
4.5V至28V的输入范围
输出电压范围介于0.8V和输入电压的90%之间
输出电流高达3A
固定开关频率：600kHz
过流保护的三个可选电平（输出2）
0.8V ±1.5%电压基准
2.1ms内部软启动
双路脉宽调制(PWM)输出180°异相位
可通过一个单一引脚来选择比率计或者顺序启动模式
85mΩ内部高侧MOSFET
电流模式控制内部补偿
逐脉冲过流保护
148°C上的热关断
14引脚PowerPAD散热型薄型小外形尺寸(HTSSOP)封装

应用领域

为数字信号处理器(DSP)供电
消费类电子产品

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~25.2V
	输出电流	3A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
