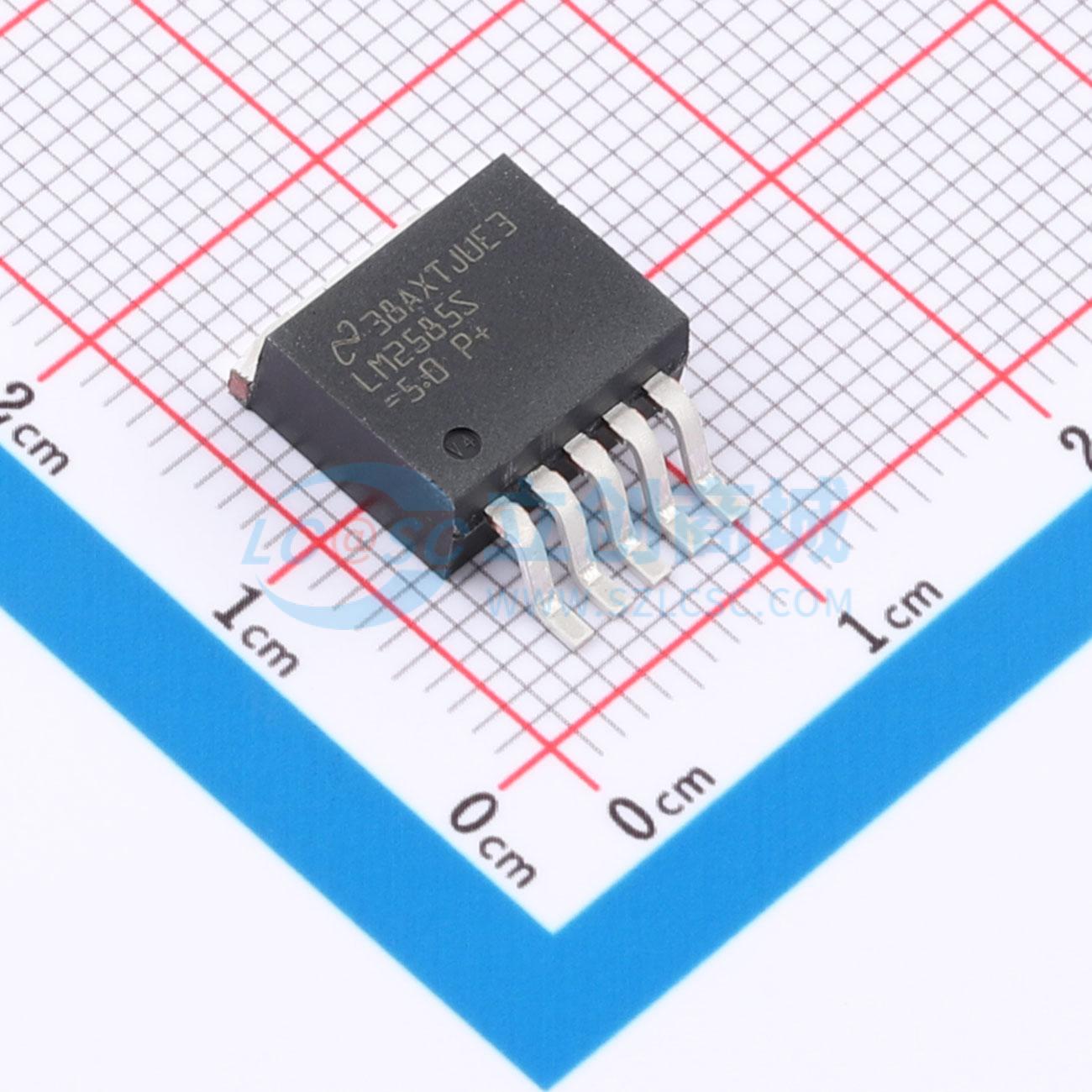

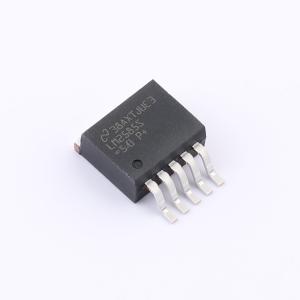

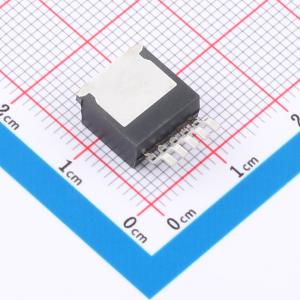

温馨提醒：图片仅供参考，商品以实物为准

LM2585SX-5.0/NOPB

描述: LM2585 4V 至 40V、3A 升压宽输入电压反激式稳压器
品牌名称: TI(德州仪器)
商品型号: LM2585SX-5.0/NOPB
商品编号: C2071625
商品封装: DDPAK(TO-263-5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM2585系列稳压器是专为反激式、升压和正向转换器应用而设计的单片集成电路。该器件提供4种不同的输出电压版本：3.3V、5V、12V和可调节电压。这些稳压器需要的外部组件很少，因此具有成本效益，并且易于使用。该电源开关是一款3A NPN器件，可切断65V电压。电源开关由电流和热限制电路以及欠压锁定电路进行保护。此IC包含100kHz固定频率内部振荡器，该振荡器允许使用小型磁体。其他功能包括在启动期间降低浪涌电流的软启动模式、用于改进抑制输入电压和输出负载瞬态的电流模式控制功能，以及逐周期电流限制。在特定输入电压和输出负载条件下，电源系统固定输出电压容差为±4%。

商品特性

无需外部组件
标准电感器和变压器系列
NPN输出开关电流为3A，可切断65V电压
宽输入电压范围：4V至40V
可改进瞬态响应、线路稳压和电流限制的电流模式操作
100kHz开关频率
内部软启动功能可降低启动过程中的浪涌电流
通过电流限制、欠压锁定和热关断为输出晶体管提供保护
不同线路和负载条件下的最高系统输出电压容差为±4%
使用LM2585并借助WEBENCH电源设计器创建定制设计方案

应用领域

反激式稳压器
多输出稳压器
简单升压稳压器
正向转换器

交货周期

订货83-85个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4V~40V
	输出电压	5V
	输出电流	3A
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
