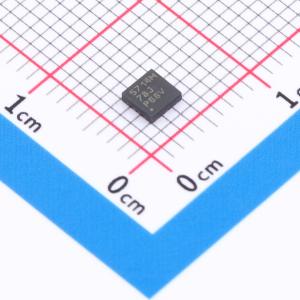

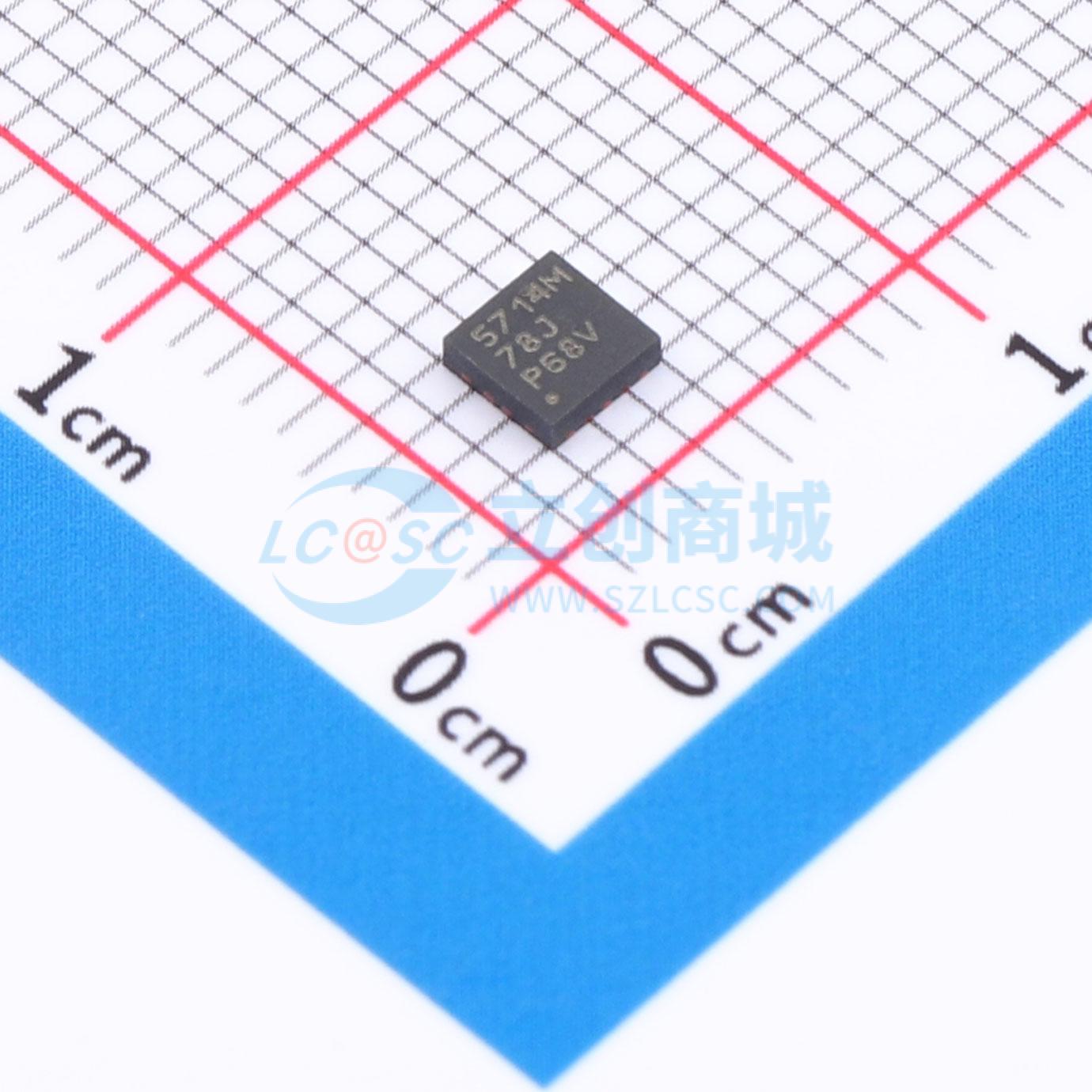

温馨提醒：图片仅供参考，商品以实物为准
TPS57140MDRCREP
具有 Eco-mode 控制方案的 TPS57140-EP 1.5A、42V 降压直流/直流转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS57140-EP TPS57140-EP 具有 Eco-mode™ 控制方案的 1.5A、42V 直流/直流降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS57140MDRCREP
- 商品编号
- C2071552
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | 800mV~39V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -55℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS57140-EP器件是一款集成高端MOSFET的42V、1.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将空载、稳压输出电源电流降至116μA。使用使能引脚可将关断电源电流降至1.5μA。
欠压锁定（UVLO）内部设定为2.5V，但可通过使能引脚提高该值。慢启动引脚也可配置用于排序或跟踪，它控制输出电压的启动斜坡。漏极开路电源正常信号表示输出电压处于其标称电压的92%至109%范围内。
较宽的开关频率范围允许优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。
TPS57140-EP采用10引脚VSON封装（DRC）。
商品特性
- 3.5V至42V输入电压范围
- 200mΩ高端MOSFET
- 采用脉冲跳跃Eco-mode™控制方案，轻载时效率高
- 116μA工作静态电流
- 1.5μA关断电流
- 100kHz至2.5MHz开关频率
- 可与外部时钟同步
- 可调节慢启动和排序
- 欠压和过压电源正常输出
- 可调节欠压锁定（UVLO）电压和迟滞
- 0.8V内部电压基准
- 受控基线、单一组装和测试地点、单一制造地点
- 工作温度范围为（-55℃至125℃）
- 延长产品生命周期
- 延长产品变更通知时间
- 产品可追溯性
应用领域
- 12V和24V工业及商业低功率系统
- 汽车售后配件：视频、GPS、娱乐系统
