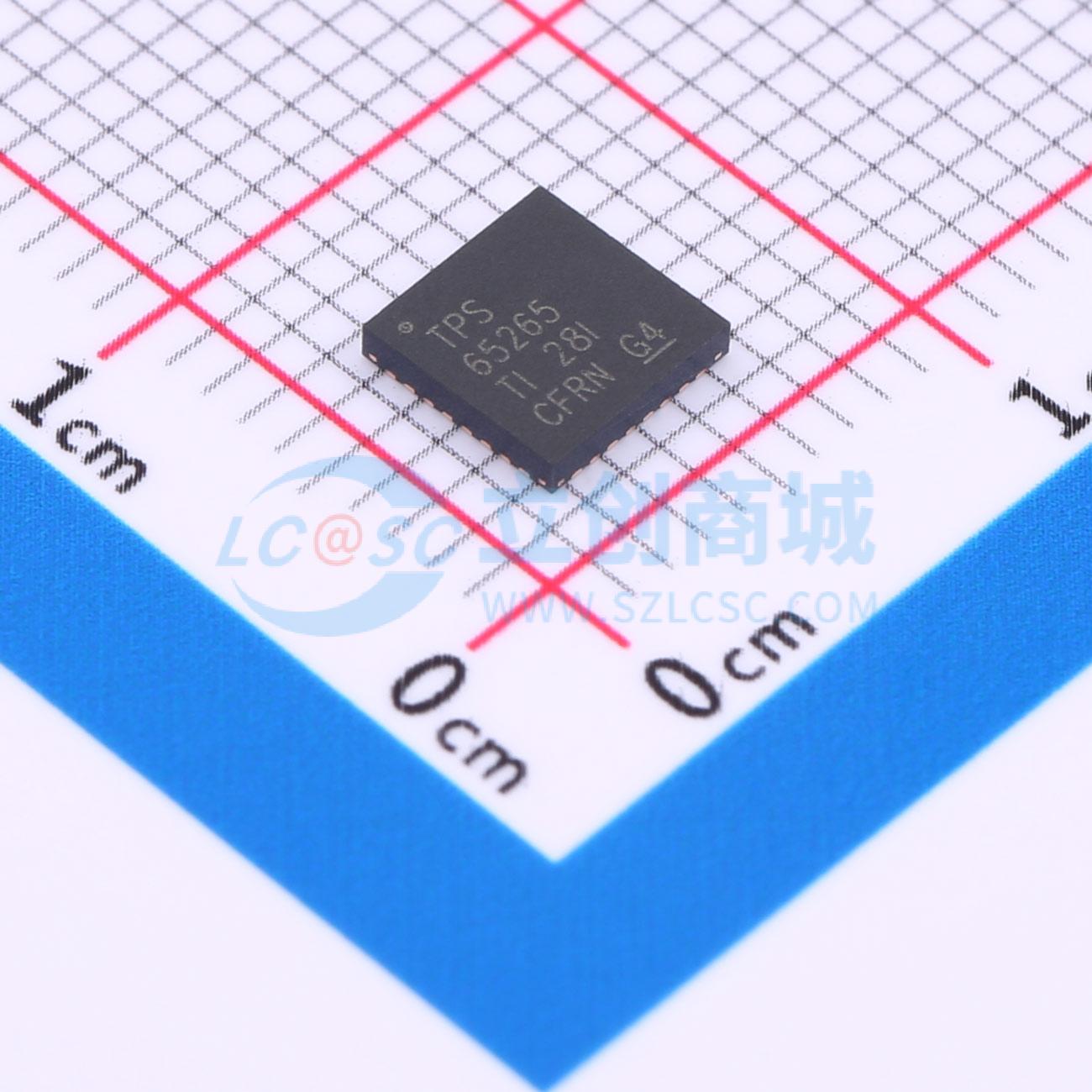

温馨提醒：图片仅供参考，商品以实物为准

TPS65265RHBT

4.5V 至 17V 输入电压、5A/3A/2A 输出电流、三路降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65265 4.5V 至 17V 输入电压、5A/3A/2A 输出电流、三路降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS65265RHBT
商品编号: C2071556
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TPS65265整合了三路同步降压转换器，支持4.5V至17V宽范围输入电压，该电压范围包括大部分中间总线关闭电压为5、9、12或15V的电源总线或电池。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。可通过外部电阻或外部时钟在250kHz至2.3MHz范围内调节转换器的开关频率。Buck1、Buck2和Buck3之间的120°异相运行可最大限度降低对输入滤波器的要求。

TPS65265可通过将MODE引脚驱动为高电平或保持悬空进入脉冲跳跃模式(PSM)，通过将MODE引脚连接至GND进入强制持续电流模式(FCC)。PSM模式通过减少轻负载时的开关损耗来提供高效率，而FCC模式可降低噪声灵敏度和射频(RF)干扰。

TPS65265采用32引脚5mm×5mm耐热增强型QFN (RHB)薄型封装。

商品特性

工作输入电压范围：4.5V至17V
反馈基准电压：0.6V±1.33%
持续输出电流：5A/3A/2A
可调节时钟频率范围：250kHz至2.3MHz
外部同步振荡器
Buck1、Buck2和Buck3之间具有120°相位差
针对每个降压转换器的专用使能引脚
针对每个降压转换器的固定软启动(SS)时间(2.4ms)
自动加电/断电序列以及各降压转换器间可调节的间隔时间（6种组合）
支持脉冲跳跃模式(PSM)和强制持续电流模式(FCCM)
输出电压电源正常指示器和可调节的延迟时间
热过载保护
32引脚5mm x 5mm四方扁平无引线(QFN)(RHB)封装

应用领域

数字电视(DTV)
机顶盒/OTT
家庭网关和接入点网络
安全监控

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~17V
	输出电流	3A；5A；2A
	开关频率	2.3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	680uA
	开关管(内置/外置)	内置
	输出类型	可调
