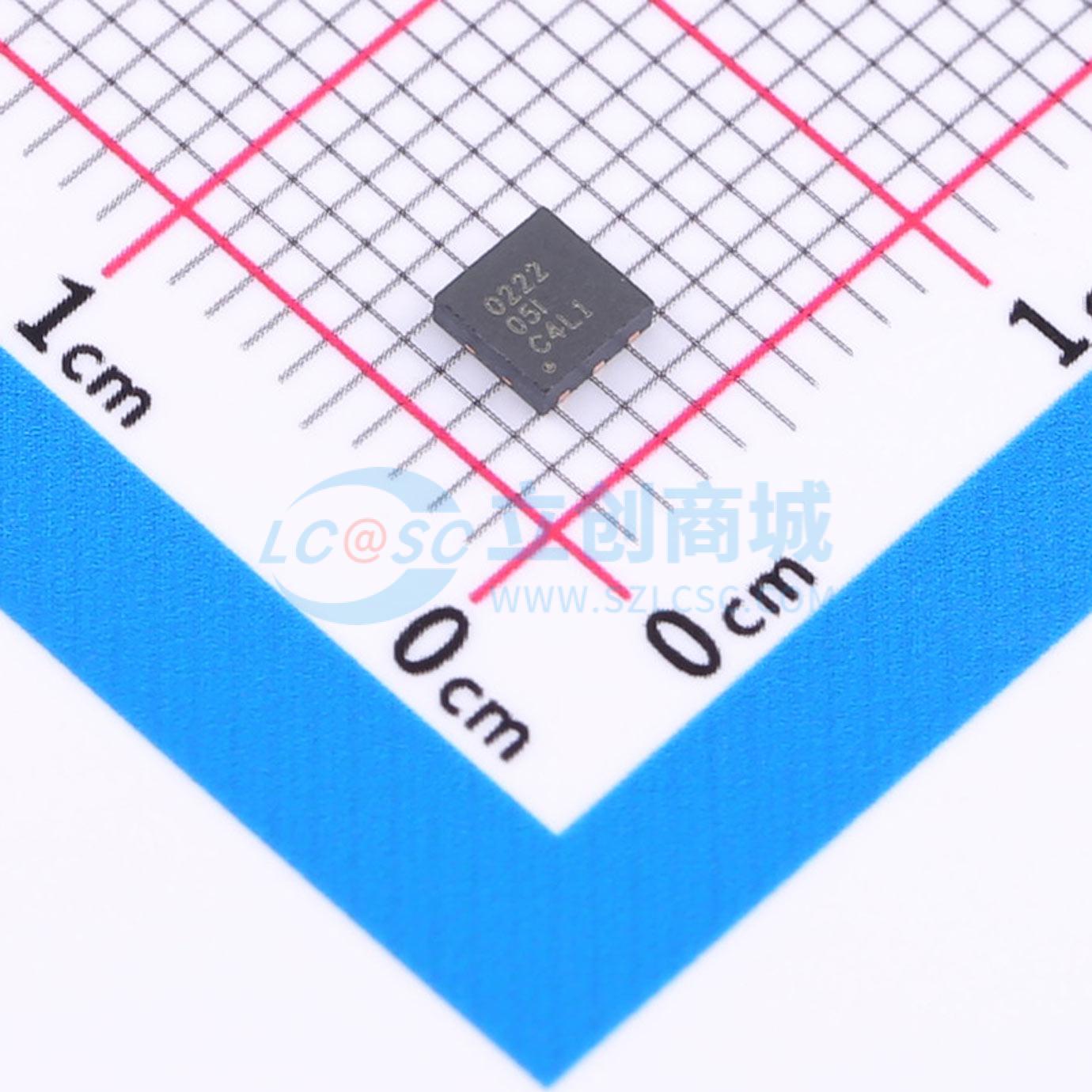

温馨提醒：图片仅供参考，商品以实物为准

TPS40222DRPR

采用3 mm × 3 mm SON封装的1.6 A、1.25 MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40222 采用 3mm SON 封装的 1.6A 1.25MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS40222DRPR
商品编号: C2071240
商品封装: VSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS40222是一款固定频率、电流模式、非同步降压转换器，针对由5V分布式电源供电的应用进行了优化。凭借内部确定的工作频率、软启动时间和控制环路补偿，TPS40222用最少的外部元件实现了众多功能。 TPS40222工作频率为1.25MHz，支持高达1.6A的输出负载。输出电压可低至0.8V。TPS40222采用逐脉冲电流限制和频率折返功能，在输出发生严重短路时保护转换器。 TPS40222是一款固定频率PWM控制器，内置高端MOSFET开关，适用于负载电流高达1.6A的非同步转换器应用。

商品特性

输入电压范围：4.5VDC至8VDC
输出电压（0.8V至0.9VIN），电流能力0A至1.6A
固定1.25MHz开关频率
参考电压0.8V ±1%
内置250mΩ N沟道MOSFET开关
带内部斜率补偿的电流模式控制
内部软启动
内部环路补偿
短路保护
热关断
最高效率达92%
小型3mm × 3mm SON封装

应用领域

磁盘驱动器
机顶盒
负载点电源
ASIC电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~8V
	输出电压	-
	输出电流	1.6A
	开关频率	1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
