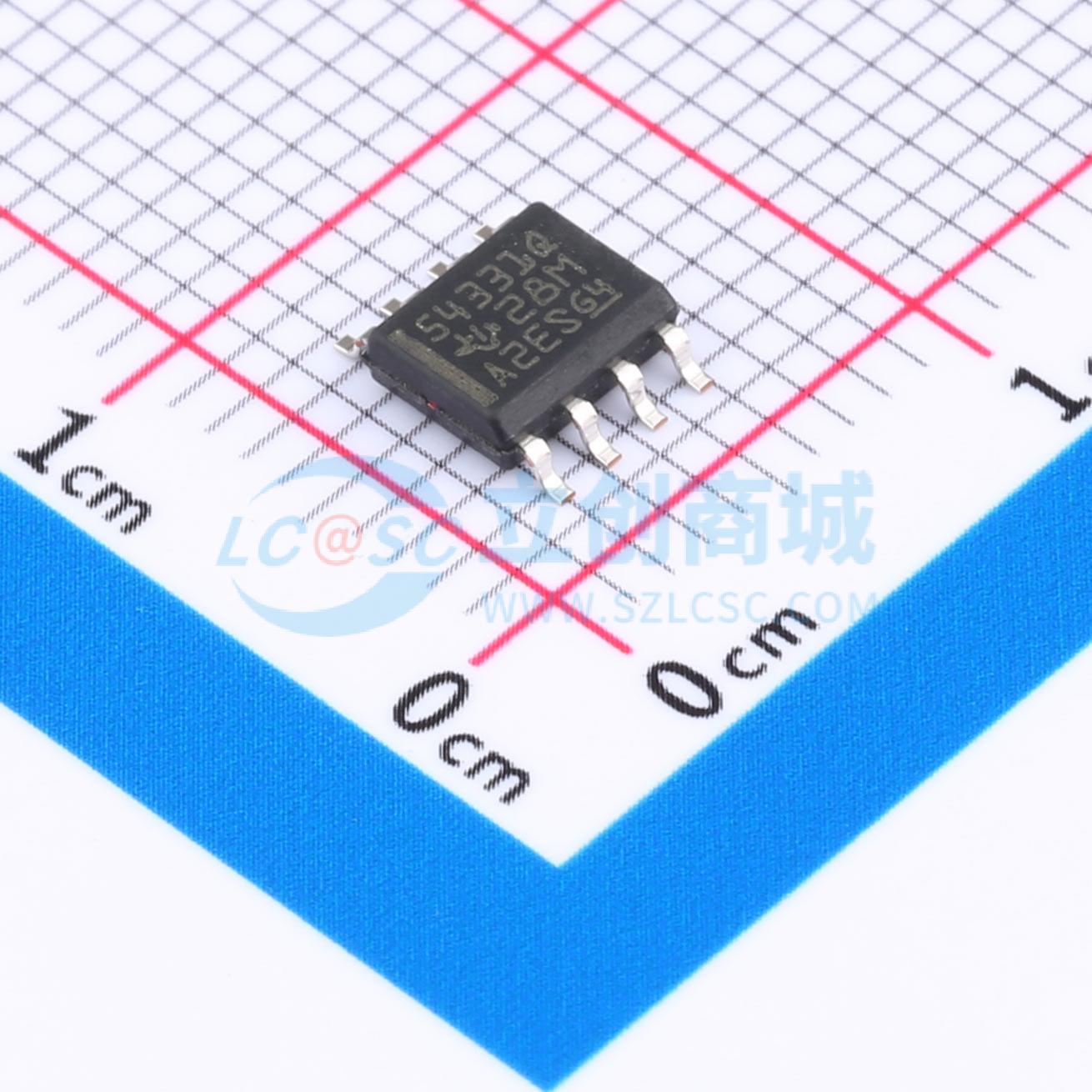

温馨提醒：图片仅供参考，商品以实物为准

TPS54331QDRQ1

28V输入、3A输出非同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54331-Q1是一款28V输入、3A输出的非同步降压转换器,集成高侧MOSFET,支持3.5V至28V的输入电压范围,可调输出电压低至0.8V,具有脉冲跳过Eco-modeTM功能,固定570kHz开关频率,适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: TPS54331QDRQ1
商品编号: C2070803
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS54331 是一款 28V、3A 的非同步降压转换器，集成了一个低 RDS(on) 的高端 MOSFET。为提高轻载时的效率，会自动启用脉冲跳跃 Eco-mode™ 功能。此外，1μA 的关断电源电流使该器件可用于电池供电的应用。带有内部斜率补偿的电流模式控制简化了外部补偿计算，减少了元件数量，同时允许使用陶瓷输出电容。一个电阻分压器可对输入欠压锁定的迟滞进行编程。过压瞬态保护电路可限制启动和瞬态条件下的电压过冲。逐周期电流限制方案、频率折返和热关断功能可在过载情况下保护器件和负载。TPS54331 采用 8 引脚 SOIC 封装，该封装经过内部优化以改善热性能。

商品特性

符合汽车应用要求
3.5V 至 28V 输入电压范围
可调输出电压低至 0.8V
集成 80mΩ 高端 MOSFET
支持高达 3A 的连续输出电流
采用脉冲跳跃 Eco-mode™ 控制，轻载时效率高
固定 570kHz 开关频率
典型 1μA 关断静态电流
可调软启动限制浪涌电流
可编程欠压锁定 (UVLO) 阈值
过压瞬态保护
逐周期电流限制、频率折返和热关断保护
采用易于使用的 SOIC8 封装

应用领域

消费类应用，如机顶盒、CPE 设备、LCD 显示器、外设和电池充电器
工业和汽车音频电源
5V、12V 和 24V 分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~28V
	输出电压	800mV~25V
	输出电流	3A
	开关频率	570kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
