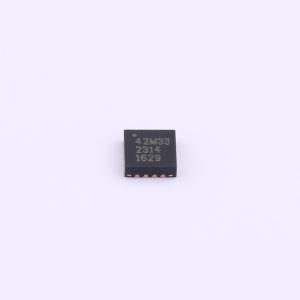

TS30042-M033QFNR
高效1A/2A电流模式同步降压转换器，1MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC/DC同步开关稳压器具有完全集成的电源开关、内部补偿和全面的故障保护。1MHz的开关频率能够使用小型滤波组件，从而最小化电路板空间并降低物料清单成本。在正常调节PWM模式下采用电流模式反馈。当稳压器置于待机状态（EN为低电平）时，器件的静态电流小于10uA。集成了广泛的保护电路，包括输入电源欠压锁定、输出电压软启动、电流限制和热关断。通过PG（电源正常）开漏输出进行监控报告，以便与系统中的其他组件接口。
- 品牌名称
- SEMTECH
- 商品型号
- TS30042-M033QFNR
- 商品编号
- C2070794
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3.6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
