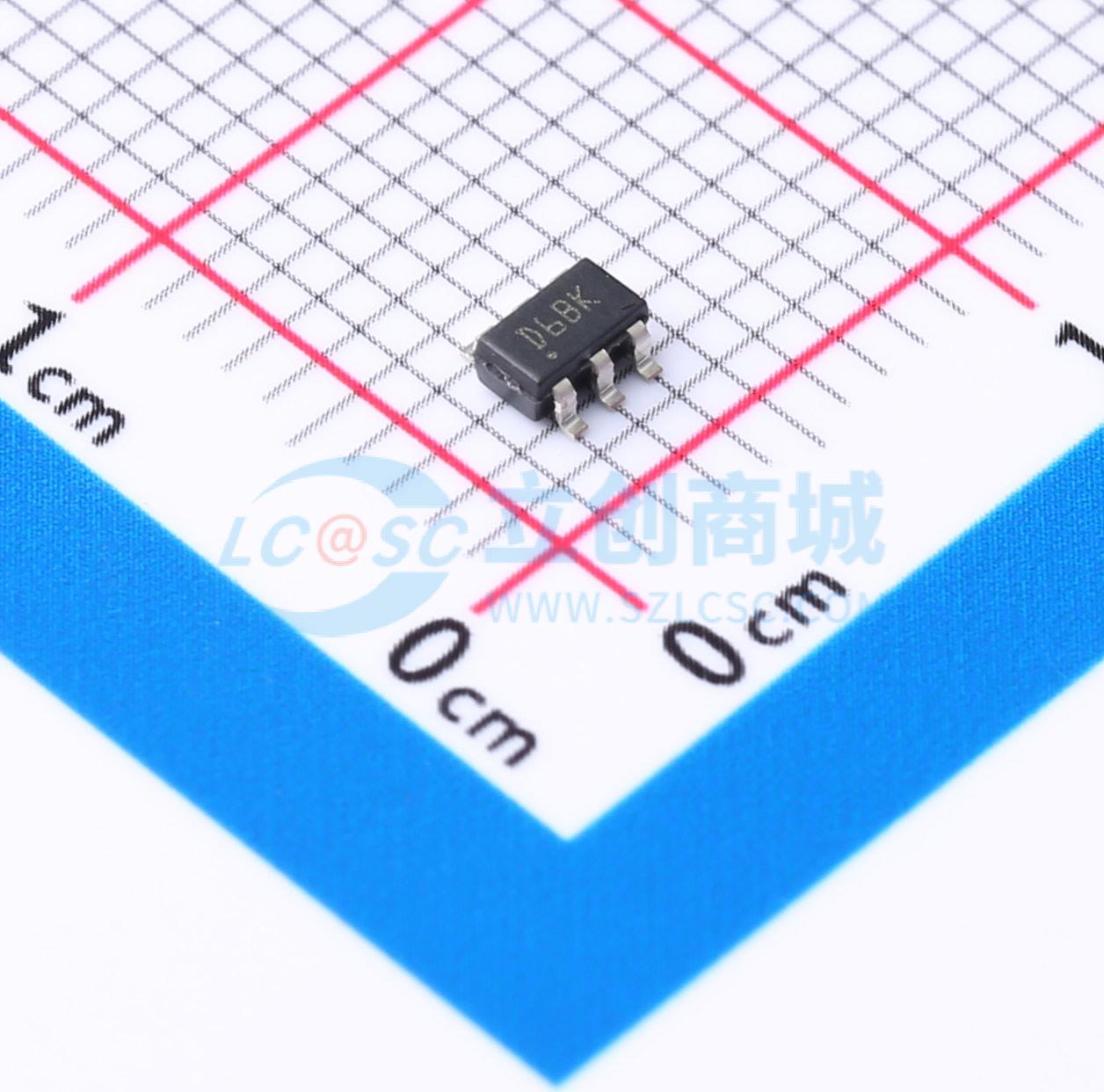

温馨提醒：图片仅供参考，商品以实物为准

STM6710KWB6F

低电压高精度三重/四重电压微处理器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 微处理器监控器和复位IC，复位IC
品牌名称: ST(意法半导体)
商品型号: STM6710KWB6F
商品编号: C2068172
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

STM6710是一款精密电压监控管理器，能够监控三/四路电压，兼具出色的复位阈值精度和低功耗特性。提供工厂微调的复位阈值选项，可监控5.0 V、3.3 V、2.5 V和1.8 V电源，容差为 -5% 和 -10%。如果被监控的电源电压输入降至最低电压阈值以下，将输出一个低电平有效信号，触发系统复位。该器件可通过最少的外部元件配置为支持外部手动复位输入。 STM6710器件采用小型6引脚SOT23封装，可监控多达四路不同电压，有助于降低系统成本、减少电路板空间需求，并提高多电压系统的可靠性。低VCC检测电路可保护用户系统免受低电压影响，当VCC或其他任何被监控的电源电压降至各自的最低电压阈值以下时，系统将被复位。复位信号将一直保持有效，直到所有这些电压恢复到正常工作水平并稳定下来。 STM6710内部包含针对5.0 V、3.3 V、3.0 V、2.5 V和1.8 V电源的固定监控电压，容差为 -5% 和 -10%。当V2IN用作VCC时，该器件可作为三路监控电压管理器（STM6700）使用。输出为开漏输出，内部有一个约10 μA的弱上拉电阻连接到被监控的V2IN电源（对于STM6710Q则连接到VCC）。一旦所有电压升至所选阈值以上，STM6710的复位信号将在200 ms（典型值）的复位超时期间保持低电平。STM6700在所有被监控电压超过其阈值后，作为电压检测器，传播延迟为5 μs。只要V1IN或V2IN超过1 V，STM6710的输出就保持有效。对于STM6700和STM6710，条件是VCC高于2 V。

商品特性

SOT封装的低电压、高精度三/四路电压微处理器监控电路
可精确监控多达四路电源电压
针对1.8 V、2.5 V、3.0 V、3.3 V和5.0 V提供精密的工厂预设复位阈值选项
可调输入阈值电压ρ = 0.62 V，精度为1.5%
低功耗（<35 μA）
复位超时时间200 ms（典型值） - STM6710
传播延迟5 μs - STM6700
开漏RESET输出，带弱上拉（10 μA）
RESET - 低电平有效 - 至V1IN = 1 V或V2IN = 1 V时有效
抗电源瞬变干扰
小型6引脚SOT23封装
符合RoHS标准

应用领域

电信
机顶盒
网络设备
服务器/工作站
台式机和笔记本电脑
数据存储设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.8V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.5V；3V；2.25V；1.62V

	属性	参数值
	受监控电压数	4
	手动复位	有
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	35uA
