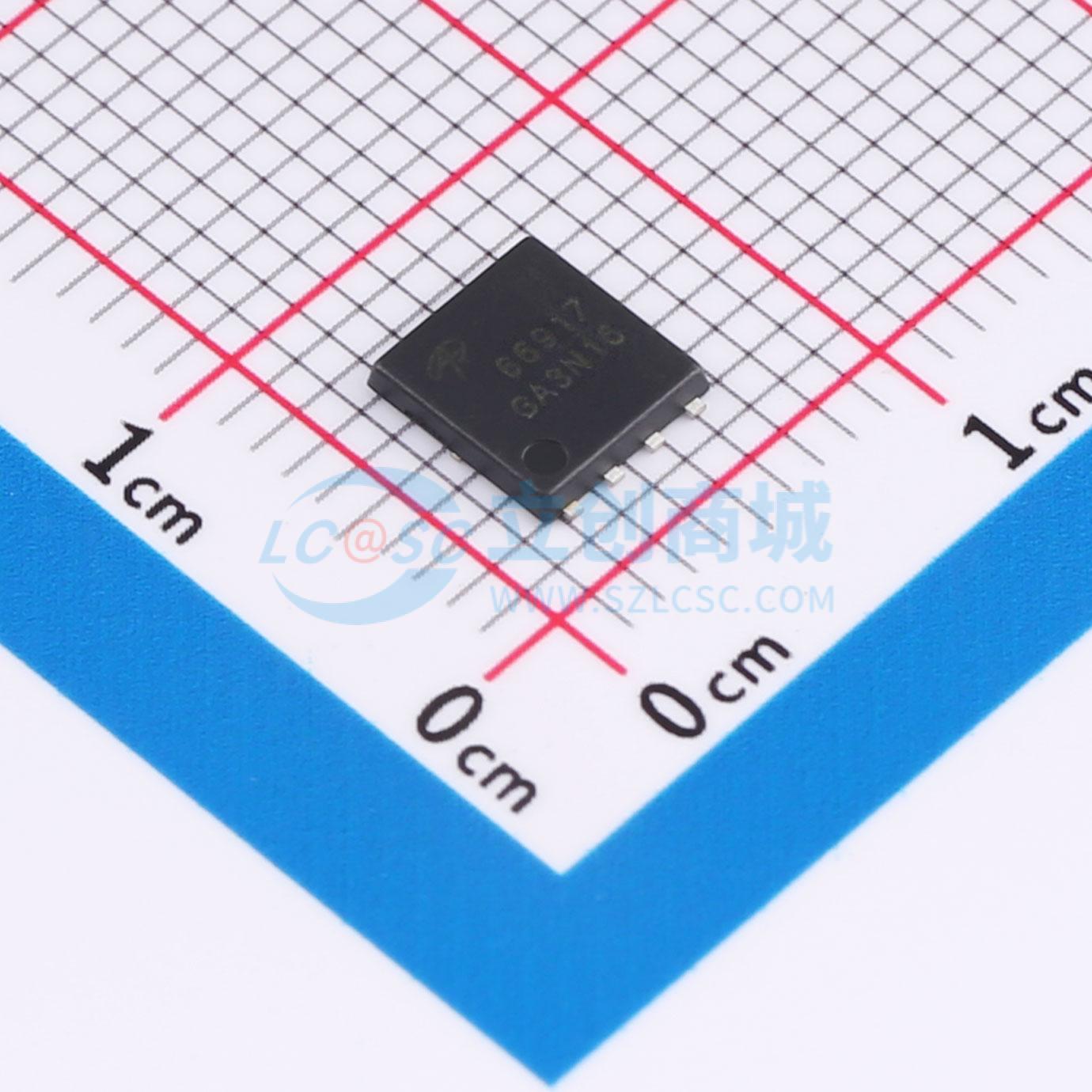

温馨提醒：图片仅供参考，商品以实物为准
AONS66917
Trench Power AlphaSGT技术，100V，低导通电阻，低栅极电荷
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AOS
- 商品型号
- AONS66917
- 商品编号
- C20266290
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 2.9mΩ@10V | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 5.94nF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.475nF |
商品特性
- 热阻RθJA的值是在器件安装在1平方英寸、含2盎司铜的FR - 4板上，环境温度TA = 25°C的静止空气环境中测量得到的。功耗PDSM基于RθJA t ≤ 10s以及最大允许结温150°C。任何特定应用中的数值取决于用户的具体电路板设计。
- 功耗PD基于结温TJ(MAX) = 150°C，使用结到外壳的热阻，在设置使用额外散热装置情况下的上功耗极限时更有用。
- 单脉冲宽度受结温TJ(MAX) = 150°C限制。
- RθJA是结到外壳热阻RθJC与外壳到环境热阻之和。
- 图1至图6中的静态特性是使用小于300微秒的脉冲、最大占空比0.5%获得的。
- 这些曲线基于结到外壳的热阻抗，该热阻抗是在器件安装到大型散热器上测量得到的，假设最大结温TJ(MAX) = 150°C。SOA曲线提供单脉冲额定值。
- 最大电流额定值受封装限制。
- 这些测试是在器件安装在1平方英寸、含2盎司铜的FR - 4板上，环境温度TA = 25°C的静止空气环境中进行的。
