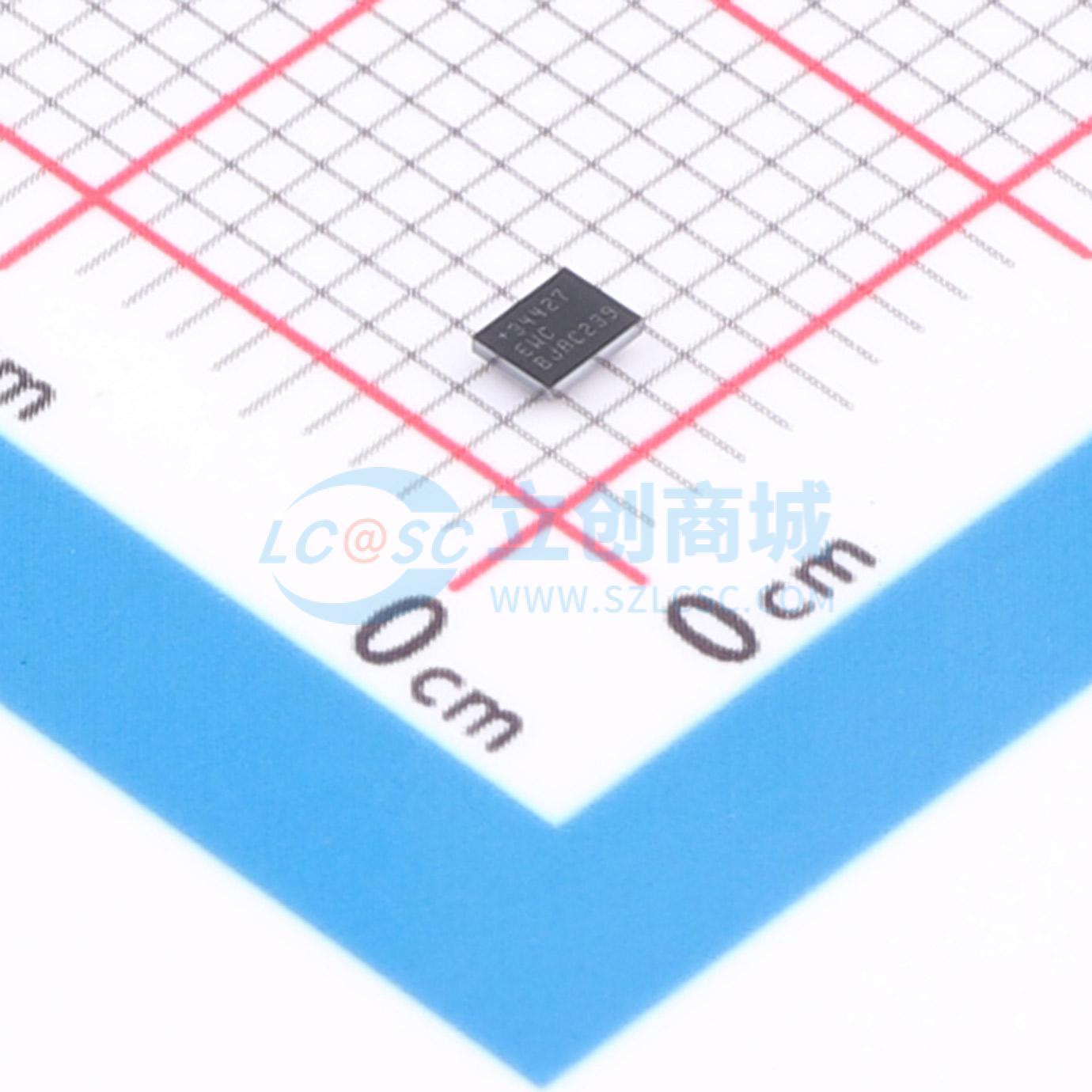

温馨提醒：图片仅供参考，商品以实物为准

MAX34427EWC+T

SMBUS 双通道高动态范围功率累加器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一种专门用于确定系统功耗的电流、电压和功率监测器。该设备具有非常宽的动态范围（20,000:1），允许精确测量此类系统中的功率。该设备通过标准的I²C/SMBus串行接口进行配置和监控。单向电流传感器可提供精确的高端操作，且满量程检测电压较低。该设备自动收集电流检测和电压样本，然后将这些值相乘得到功率值并进行累积。根据主机的命令，该设备将累积的功率样本以及累积计数传输到主机可访问的一组寄存器中。这种传输不会丢失样本，并且允许主机不仅可以实时检索数据，还可以在任何时间间隔检索数据。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX34427EWC+T
商品编号: C20266077
商品封装: WLP-12(1.6x2.1)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX34427是一款专用的电流、电压和功率监测器，用于确定系统的功耗。该器件具有非常宽的动态范围（20,000:1），可对这类系统的功率进行精确测量。该器件通过标准的I2C/SMBus串行接口进行配置和监测。单向电流传感器提供具有低满量程检测电压的精密高端操作。该器件自动采集电流检测和电压样本，然后将这些值相乘得到功率值并进行累加。在接收到主机的命令后，该器件将累加的功率样本以及累加计数传输到一组主机可访问的寄存器中。这种传输不会丢失样本，并且允许主机不仅可以实时，还可以在任意时间间隔检索数据。

商品特性

支持代码优化以最小化功耗
两个具有86dB宽动态范围的功率监测器
同时测量电流和电压
能够仅测量累积电流或累积功率
在慢速累积模式下降低功耗
掉电模式通过自主操作最小化处理器开销
每通道56位功率累加器以每秒2048个样本的速率可捕获2.27小时的数据
每通道14位电压寄存器
高度集成的解决方案可减少元件数量、PCB空间和物料清单成本
电流检测电压范围为5μV至100mV，电流共模范围为0.5V至24V
16个可编程I2C地址
带总线超时功能的I2C/SMBus接口
温度范围：-40℃至+85℃
小型封装，2.24mm×1.91mm焊盘尺寸的WLP封装，12个焊球，间距0.5mm，以及3mm×3mm焊盘尺寸的12引脚TDFN封装
易于开发
带高级图形用户界面的评估套件

应用领域

平板电脑
超极本
工作站
服务器
VR/AR头戴设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	3.6V
	轨到轨	-
	增益带宽积(GBP)	-
	输入偏置电流(Ib)	1uA

	属性	参数值
	输入失调电流(Ios)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	2.7V~3.6V
