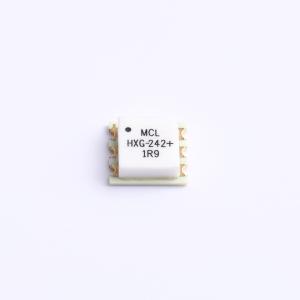

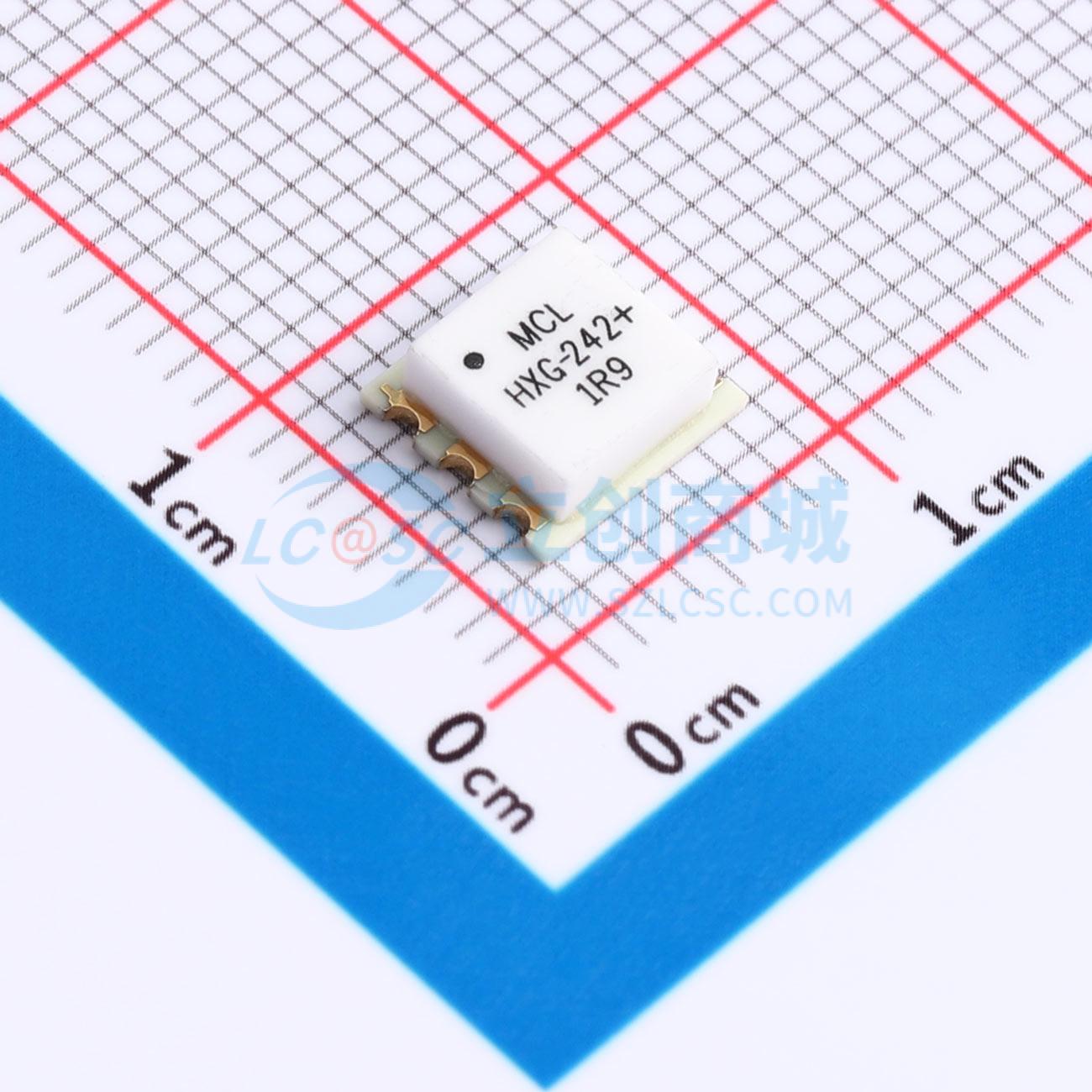

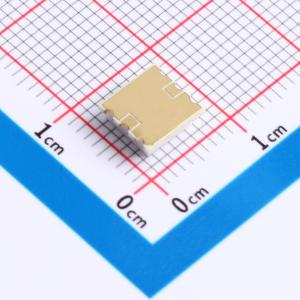

HXG-242+
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | - | |
| 增益 | 16dB | |
| 噪声系数 | 2.2dB | |
| 工作电压 | 4.8V~5.2V | |
| 工作电流 | 140mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 23.3dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 17.5dB | |
| 输出回波损耗 | 19.1dB | |
| IP3 | 45.7dBm | |
| 功能特性 | - |
商品概述
HXG - 242+（符合RoHS标准）是一款先进的放大器模块，采用Mini - Circuits系统级封装（MSiP），包含内部匹配网络，可提供极高的动态范围。它采用6.4mm x 7.0mm x 2.4mm的陶瓷封装。该模块结合了高动态范围MMIC技术和优化电路，在特定频率范围内提供业界领先的线性度。
商品特性
- 超高压三阶截点（IP3），在1.5 GHz时典型值为 +46 dBm
- 在2 GHz时增益典型值为14.3 dB
- 高输出功率，1dB压缩点输出功率（P1dB）典型值为 +23 dBm
- 低噪声系数，为2.4 dB
- 内部匹配以优化IP3性能
- 无需外部匹配组件
应用领域
- 基站基础设施
- 便携式无线设备
- 长期演进技术（LTE）
