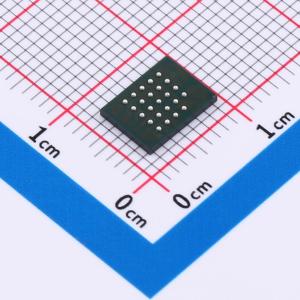

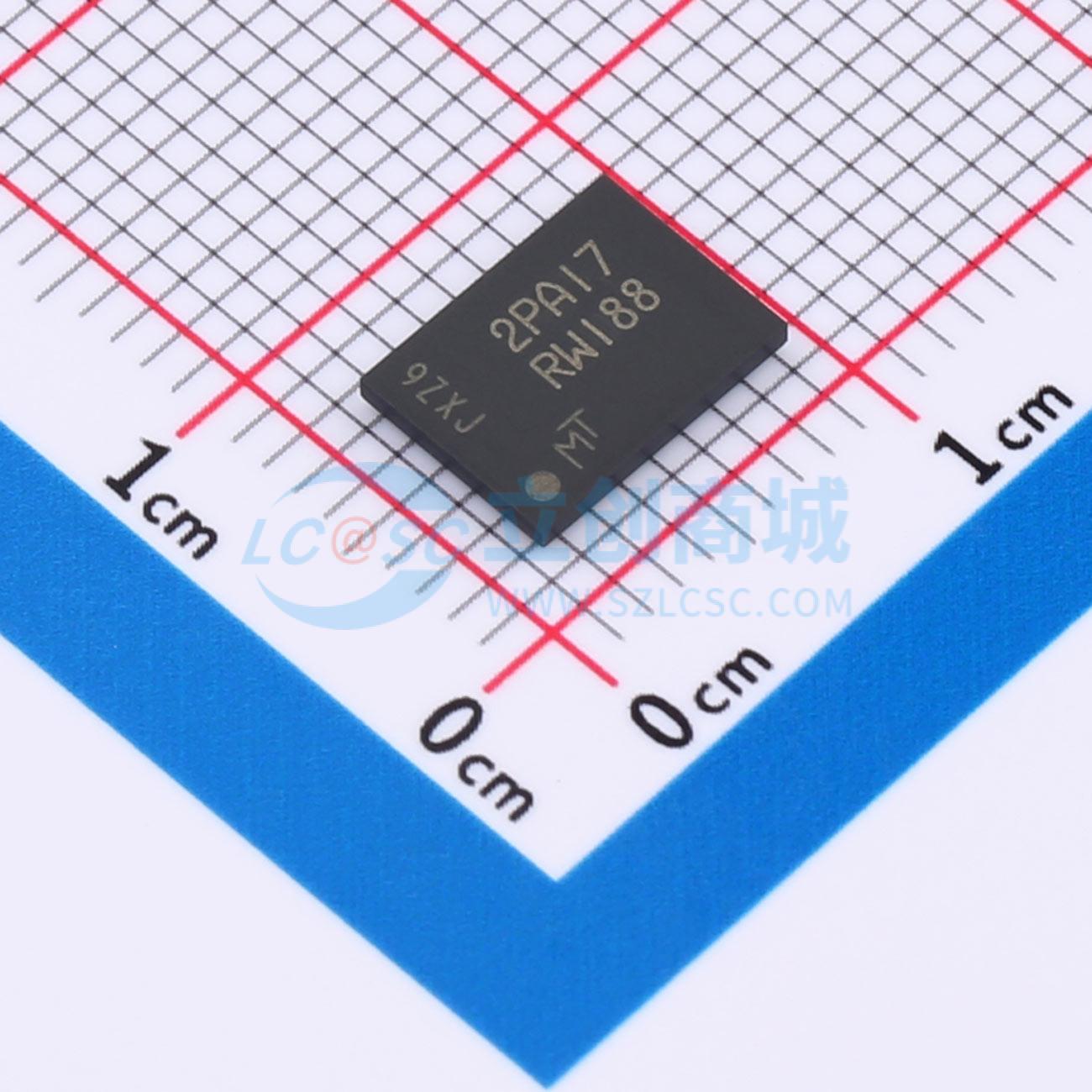

MT25QU01GBBB8E12-0SIT
1Gb、1.8V多I/O串行闪存
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性:堆叠设备(两个512Mb裸片)。 SPI兼容串行总线接口。 单和双传输速率(STR/DTR)。 STR中所有协议的时钟频率最大为166 MHz。 DTR中所有协议的时钟频率最大为90 MHz。 双/四I/O命令,吞吐量高达90 MB/s 建议使用前先进行烘烤
- 品牌名称
- micron(美光)
- 商品型号
- MT25QU01GBBB8E12-0SIT
- 商品编号
- C2061873
- 商品封装
- TPBGA-24(6x8)
- 包装方式
- 托盘
- 商品毛重
- 0.178481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 1Gbit | |
| 时钟频率(fc) | 166MHz | |
| 工作电压 | 1.7V~2V | |
| 待机电流 | - | |
| 擦写寿命 | 100000次 |
| 属性 | 参数值 | |
|---|---|---|
| 写周期时间(Tw) | - | |
| 页写入时间(Tpp) | 1.8ms | |
| 块擦除时间(tBE) | - | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 硬件写保护;写使能锁存;软件写保护;上电复位 |
商品概述
MT25QU01GBBB是一款1Gb、1.8V多输入/输出串行NOR闪存器件。具有兼容SPI的串行总线接口、单传输速率/双传输速率、执行就地功能、安全保护机制和扩展地址访问。双/四输入/输出命令可将读取和编程操作的传输带宽提高两倍或四倍。支持3字节和4字节地址模式,可访问超过128Mb的存储器。提供专用64字节OTP区域、擦除、编程、安全与写保护、电子签名等功能。
商品特性
- 兼容SPI的串行总线接口
- 支持单传输速率和双传输速率
- 时钟频率:STR下所有协议166MHz(上限);DTR下所有协议90MHz(上限)
- 双/四I/O命令,吞吐量可达90MB/s
- 支持协议:扩展、双I/O和四I/O,均支持STR和DTR
- 支持编程/擦除挂起操作
- 支持易失性和非易失性配置设置
- 支持软件复位;特定型号提供额外复位引脚
- 支持3字节和4字节地址模式,可访问超过128Mb的存储器
- 主存储器外有专用64字节OTP区域;可读且用户可锁定
- 擦除能力:晶粒擦除;扇区擦除64KB均匀粒度;子扇区擦除4KB、32KB粒度
- 擦除性能:400KB/秒(64KB扇区);80KB/秒(4KB子扇区)
- 编程性能:2MB/秒
- 安全与写保护:每个64KB扇区具有易失性和非易失性锁定及软件写保护;非易失性配置锁定;密码保护;硬件写保护,非易失性位BP3至BP0和TB定义保护区大小;上电期间编程/擦除保护;CRC检测原始数据的意外更改
- 电子签名:JEDEC标准3字节签名(BB21h);扩展器件ID,两个附加字节标识器件出厂选项
- 符合JESD47H:每扇区至少100,000次擦除循环;数据保持20年(典型值)
