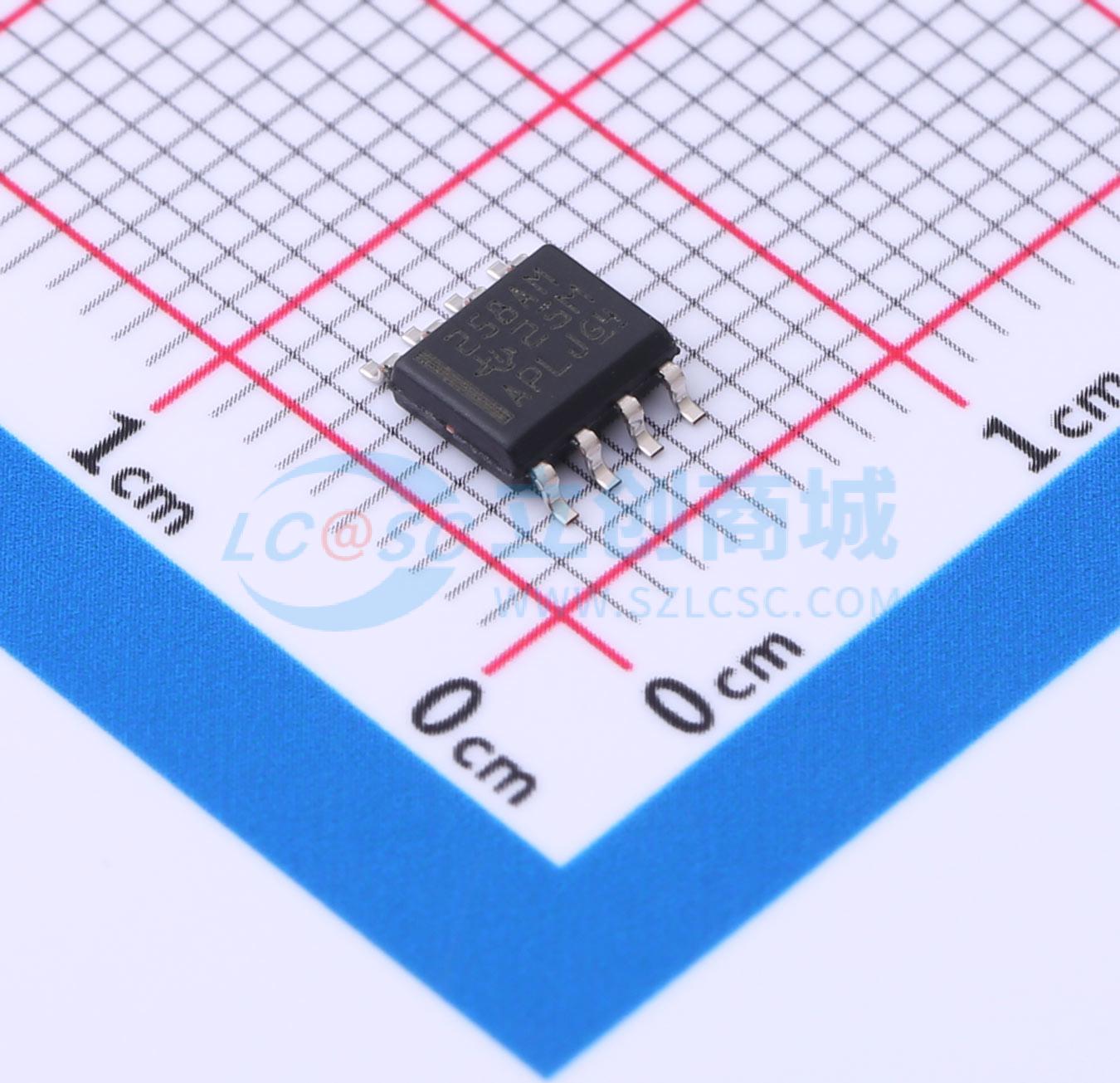

温馨提醒：图片仅供参考，商品以实物为准
LM258AMDREP
双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM258A-EP HiRel 双通道、30V、700kHz 运算放大器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM258AMDREP
- 商品编号
- C2060859
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 700kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | 1.5V~15V；-15V~-1.5V |
商品概述
LM258A 由两个独立的高增益、频率补偿运算放大器组成，设计用于在宽电压范围内的单电源下工作。如果两个电源之间的差值为 3 V 至 30 V，且 VCC 比输入共模电压至少正 1.5 V，也可以使用双电源供电。低电源电流消耗与电源电压的大小无关。
商品特性
- 受控基线——单一组装/单一测试地点、单一制造地点
- 扩展温度性能：-55℃ 至 125℃
- 增强型制造资源减少（DMS）支持
- 增强型产品变更通知
- 合格认证
- 宽电源范围：
- 单电源……3 V 至 30 V
- 双电源……±1.5 V 至 ±15 V
- 低电源电流消耗，与电源电压无关……典型值 0.7 mA
- 共模输入电压范围包含地，允许在接地附近进行直接传感
- 低输入偏置和失调参数：
- 输入失调电压……典型值 2 mV
- 输入失调电流……典型值 2 nA
- 输入偏置电流……典型值 15 nA
- 差分输入电压范围等于最大额定电源电压……32 V
- 开环差分电压放大倍数……典型值 100 V/mV
- 内部频率补偿
应用领域
- 传感器放大器
- 直流放大模块
- 现在可以在单电源电压系统中更轻松实现的所有传统运算放大器电路
