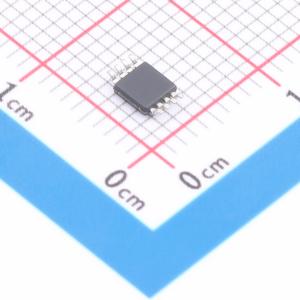

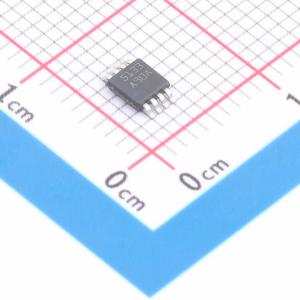

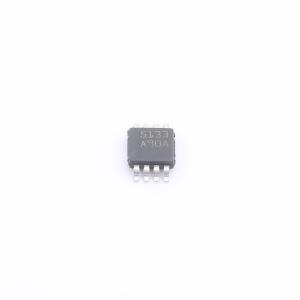

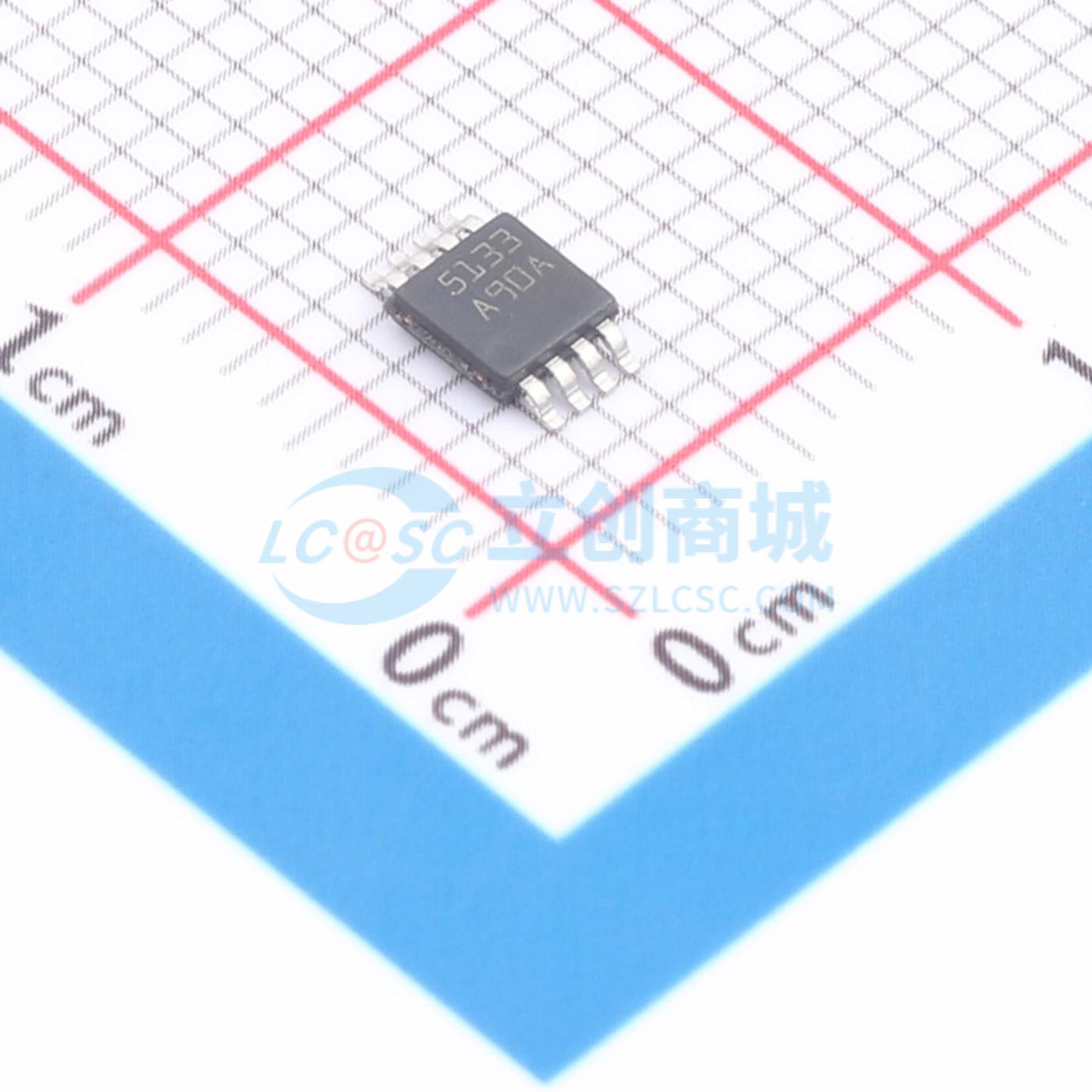

LMH6682MMX/NOPB
单电源、双路和三路高速运算放大器，适用于现代视频系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6682 双通道 190MHz 单电源运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6682MMX/NOPB
- 商品编号
- C2059672
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 190MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 940V/us | |
| 输入偏置电流(Ib) | 30uA | |
| 输入失调电流(Ios) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 17nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 静态电流(Iq) | 6.5mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~12V | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | - |
商品概述
LMH6682和LMH6683是面向现代视频系统设计的高速运算放大器，为单电源单片运算放大器，包含双路版本和三路版本。该器件的微分增益和微分相位指标出色，每个放大器的输出驱动电流可达85mA，适用于各类视频应用。该运算放大器采用电压反馈拓扑结构，在高速放大器设计中使用灵活方便，采用VIP10工艺制造，兼具良好的速度与静态电流消耗比，可为设计提供高价值。先进的工艺与电路设计让该放大器可实现190MHz的-3dB带宽，940V/μs的压摆率，可在小于-1以及大于+2的增益下保持稳定。输入级设计可让输入信号范围延伸至负电源轨以下，带2kΩ负载时，输出电压范围可达到距离任一电源轨0.8V以内。该放大器设计为当输入超出指定输入范围时，不会发生相位反转，该特性可在许多应用中简化设计、提升灵活性。LMH6682双路运算放大器提供微型表面贴装封装，包括SOIC-8和VSSOP-8；LMH6683三路运算放大器提供SOIC-14和TSSOP-14封装。器件内置有限的静电放电保护，存储或操作过程中应采取措施防止MOS栅极受到静电损伤。
商品特性
- 典型微分增益误差：0.01
- 典型微分相位误差：0.08°
- 增益为+2时，3dB带宽为190MHz
- 电源电压为±5V时，压摆率为940V/μs
- 电源电流为6.5mA每放大器通道
- 输出电流为+80/-90mA
- 输入共模电压范围：超出负电源轨0.5V，距离正电源轨1.7V
- 负载电阻为2kΩ时，输出电压摆幅距离电源轨0.8V
- 100KHz下输入电压噪声为12nV/√Hz
- 具备快速建立时间、低失真的特点
- 输入超出指定输入范围时不会发生相位反转
- 可在小于-1以及大于+2的增益下保持稳定
应用领域
- 现代视频系统
- CD/DVD ROM
- 模数转换器缓冲放大器
- 便携式视频设备
- 电流检测缓冲器
- 便携式通信设备
- 伺服控制设计
- 工业应用
