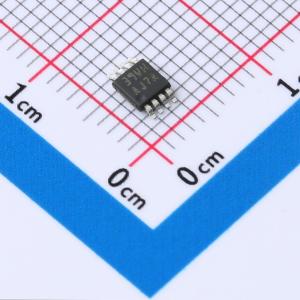

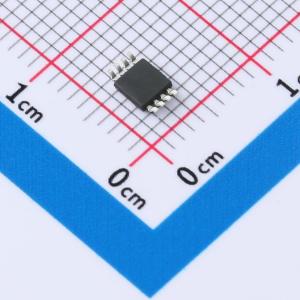

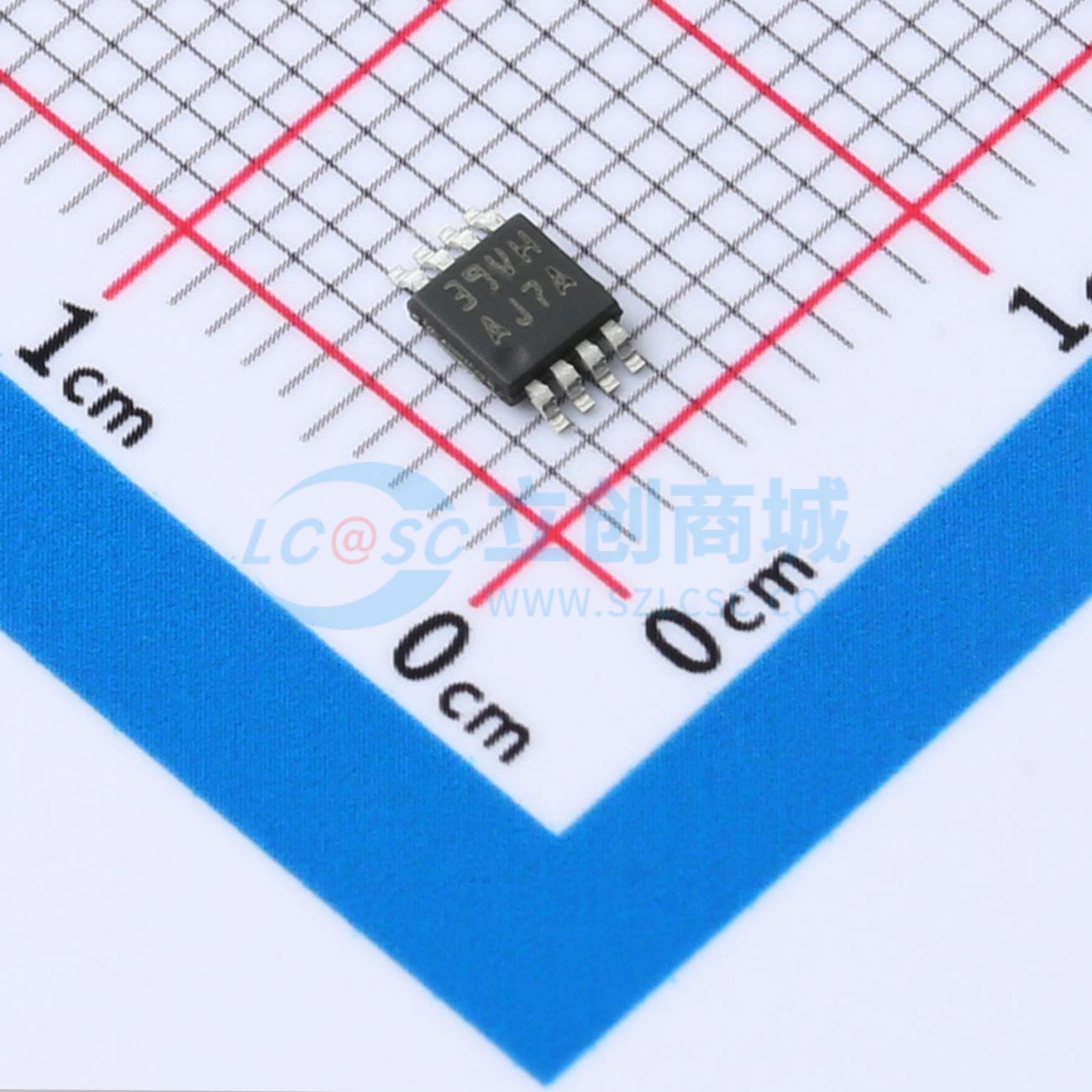

温馨提醒：图片仅供参考，商品以实物为准
LMV772QMMX/NOPB
单/双/四通道、低失调、低噪声、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LMV772-Q1 汽车类、低失调电压、低噪声、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV772QMMX/NOPB
- 商品编号
- C2059650
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入偏置电流(Ib) | 0.23pA |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1.4V/us | |
| 输出电流 | 75mA | |
| 轨到轨 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
LMV771/LMV772/LMV774分别为单通道、双通道和四通道低噪声精密运算放大器，适用于广泛的应用场景。该系列产品的其他重要特性包括：扩展的工作温度范围（-40°C至125°C）、LMV771采用的微型SC70 - 5封装以及低输入偏置电流。 -40°C至125°C的扩展温度范围使LMV771/LMV772/LMV774能够适应广泛的应用。LMV771/LMV772/LMV774保证在2.7V至5.0V的电压范围内工作，且均具备轨到轨输出能力。 LMV771/LMV772/LMV774系列专为精密、低噪声、低电压和微型系统而设计。这些放大器在驱动重负载时可提供轨到轨输出摆幅。在室温下，LMV771的最大输入失调电压为850µV，输入共模电压范围包含地电位。 LMV771采用微型SC70 - 5封装，LMV772采用节省空间的MSOP - 8和SOIC - 8封装，LMV774采用TSSOP - 14封装。
商品特性
- 保证2.7V和5V规格
- 最大VOS（LMV771）850µV（极限值）
- 电压噪声12.5nV/ 7.5nV/
- 轨到轨输出摆幅 — 带600Ω负载时距轨100mV — 带2kΩ负载时距轨50mV
- 带2kΩ负载时的开环增益100dB
- 共模电压范围0至V⁺ - 0.9V
- 电源电流（每个放大器）550µA
- 增益带宽积3.5MHz
- 温度范围 -40°C至125°C
应用领域
- 传感器放大器
- 仪表放大器
- 精密电流检测
- 数据采集系统
- 有源滤波器和缓冲器
- 采样保持电路
- 便携式/电池供电电子设备
