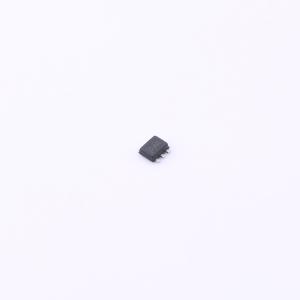

温馨提醒：图片仅供参考，商品以实物为准
OPA170ASDRLTEP
36V单电源低功耗运算放大器
- 描述
- OPA170-EP 增强型产品单路、36V、1.2MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA170ASDRLTEP
- 商品编号
- C2057849
- 商品封装
- SOT-553-5
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 1.8mV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 15pA | |
| 噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+150℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | 1.35V~18V；-18V~-1.35V |
商品概述
OPA170 是一款 36V，单电源，低噪声运算放大器，特有一个微型封装，此封装能够在 +2.7V (±1.35V) 至 +36V (±18V) 的电源范围内运行。它们在保证低静态电流的情况下提供令人满意的偏移、漂移和带宽。 与大多数只有一个额定电源电压的运算放大器不同，OPA170 的额定电压范围为 +2.7V 至 +36V。超过电源轨的输入信号不会导致相位反转。OPA170 在电容负载高达 300pF 时保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时性能会受到影响。 OPA170 采用 SOT553 - 5 封装，额定温度范围介于 -40°C 至 +150°C 之间。
商品特性
- 电源范围： +2.7V 至 +36V，±1.35V 至 ±18V
- 低噪声：19nV/√Hz
- 已过滤的射频干扰(RFI)输入
- 输入范围包括负电源
- 输入范围运行至正电源
- 轨至轨输出
- 增益带宽：1.2MHz
- 低静态电流：每个放大器 110μA
- 高共模抑制：120dB
- 低偏置电流：15pA（最大值）
- 微型封装:单通道采用 5 引脚小外形尺寸晶体管(SOT)553 封装
应用领域
- 电源模块内的跟踪放大器
- 商用电源
- 变频器放大器
- 桥式放大器
- 温度测量
- 应力计放大器
- 精密积分器
- 电池供电仪器测试设备
