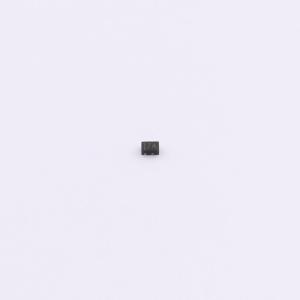

温馨提醒：图片仅供参考，商品以实物为准
ESD7V0LB
双向TVS 7V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：关断电压：±7V 最大。 每条线路根据 IEC61000-4-2(ESD) 的瞬态保护：接触放电 ±30kV。 IEC61000-4-4 (EFT)：40A (5/50ns)。 IEC61000-4-5(surge)：6A (8/20s)。 超低电容：CJ = 10pF（典型值）。 低泄漏电流。 低钳位电压：VCL = 12.0V（典型值），@IPP = 16A (TLP)。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD7V0LB
- 商品编号
- C20168166
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压(VBR) | 10.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品特性
- 截止电压：最大±7V
- 根据以下标准为每条线路提供瞬态保护：
- IEC61000 - 4 - 2（ESD）：±30kV（接触）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：6A（8/20μs）
- 超低电容：结电容C_J = 10pF（典型值）
- 低泄漏电流
- 低钳位电压：在脉冲峰值电流I_PP = 16A（TLP）时，钳位电压V_CL = 12.0V（典型值）
- 固态硅技术
