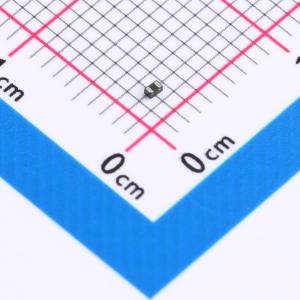

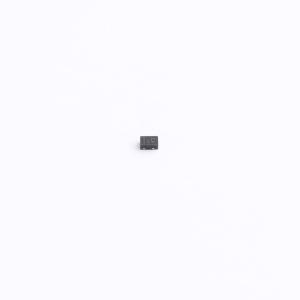

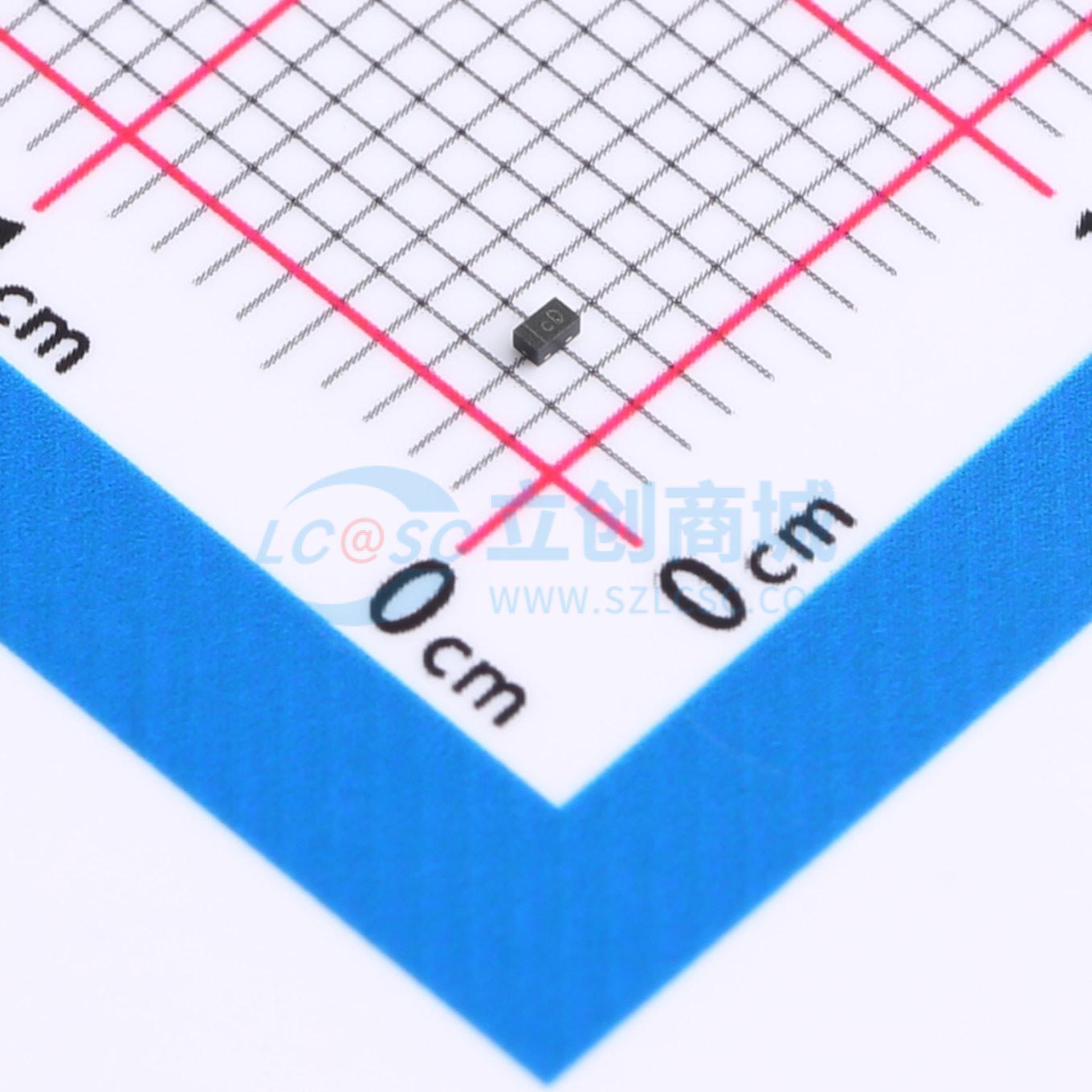

温馨提醒：图片仅供参考，商品以实物为准
ESDLC12VLB
双向TVS 12V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：截止电压：±12V 最大。 每条线路根据 IEC61000-4-2(ESD) 的瞬态保护：±30kV（接触）。 IEC61000-4-4 (EFT)：40A（5/50ns）。 IEC61000-4-5(surge)：6A（8/20ps）。 超低电容：CJ = 5pF（典型值）。 低泄漏电流。 低钳位电压：VCL = 21.0V（典型值），IPP = 16A（TLP）。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESDLC12VLB
- 商品编号
- C20168169
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品特性
- 隔离电压：最大±12V
- 依据IEC61000 - 4 - 2（ESD）标准，每条线路的瞬态保护：±30kV（接触）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：6A（8/20μs）
- 超低电容：典型值CJ = 5pF
- 低漏电流
- 低钳位电压：典型值VCL = 21.0V x IPP = 16A（TLP）
- 固态硅技术
