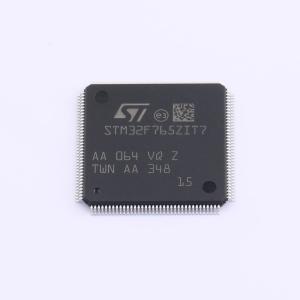

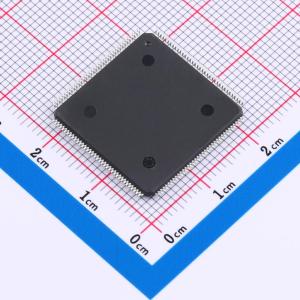

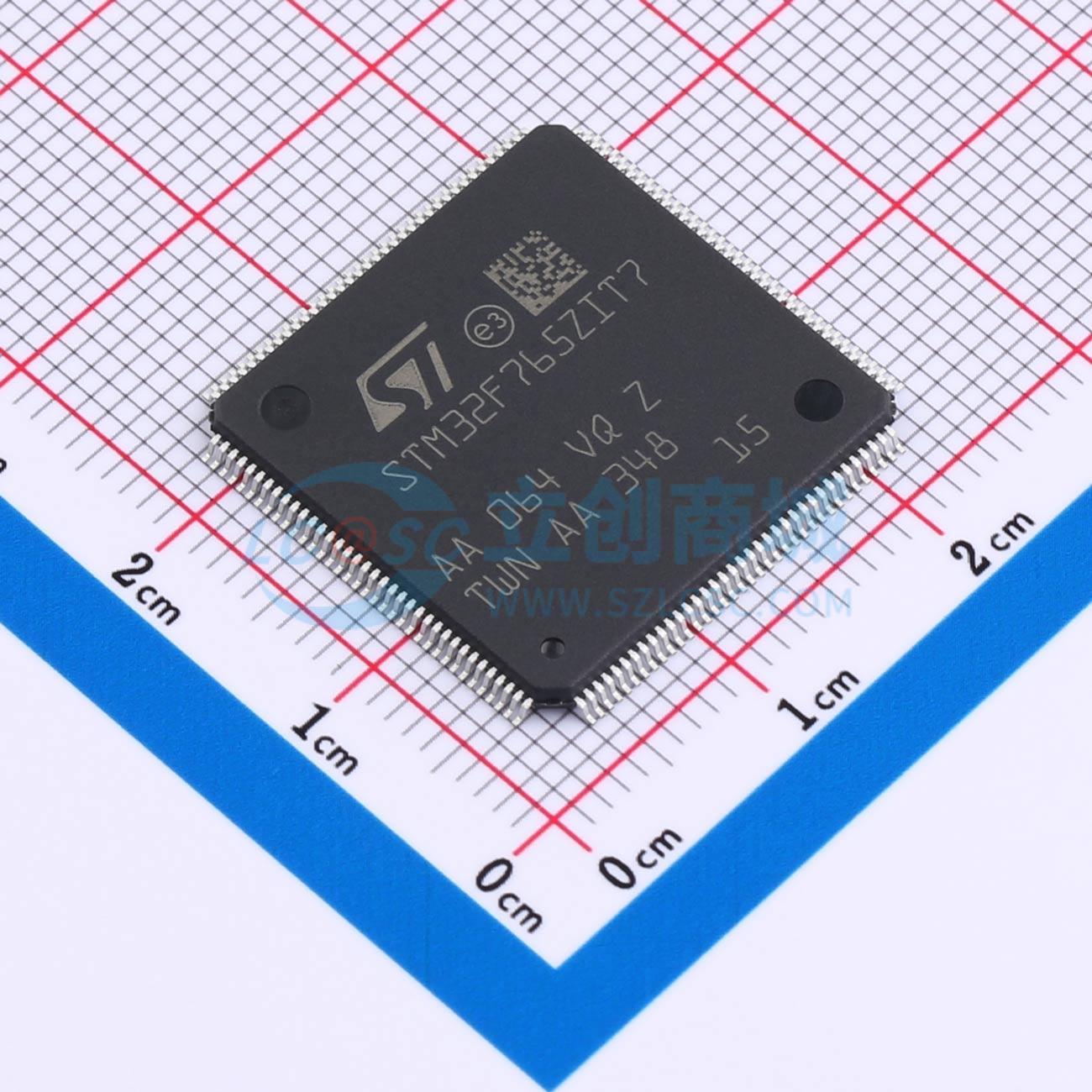

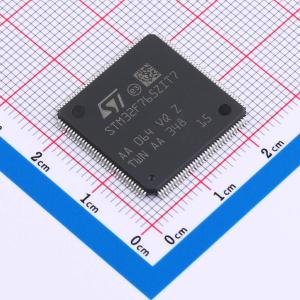

STM32F765ZIT7TR

该产品核心为Arm 32位Cortex-M7 CPU，配备DPFPU、ART加速器和L1缓存（16KB I/D缓存，支持从嵌入式Flash和外部存储器零等待执行），最高频率216MHz，具备MPU，性能达462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。封装类型包括LQFP100（14×14mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、TFBGA100（8×8mm）、LQFP208（28×28mm）、WLCSP180（0.4mm pitch）。

• 内存：最高2MB Flash（双bank，支持读写同时）；SRAM含512KB（含128KB数据TCM RAM用于关键实时数据）+16KB指令TCM RAM（用于关键实时例程）+4KB备份SRAM；灵活外部内存控制器（最高32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器）；双模Quad-SPI。
• 图形：Chrom-ART加速器（DMA2D）；硬件JPEG编解码器；LCD-TFT控制器（支持最高XGA分辨率）；MIPI DSI主机控制器（支持最高720p 30Hz分辨率）。
• 时钟与电源管理：应用电源和I/O电压范围1.7V至3.6V；POR、PDR、PVD和BOR；专用USB电源；4至26MHz晶振；内部16MHz工厂校准RC（精度1%）；32kHz RTC振荡器（带校准）；内部32kHz RC（带校准）。
• 低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC、32×32位备份寄存器+4KB备份SRAM。
• 模拟功能：3×12位2.4MSPS ADC（最多24通道）；Sigma Delta调制器数字滤波器（DFSDM，8通道/4滤波器）；2×12位DAC。
• DMA：通用DMA（16流控制器，带FIFO和突发支持）。
• 定时器：最多18个定时器（最多13个16位，含1个低功耗16位定时器可在停止模式使用；2个32位），每个支持最多4个IC/OC/PWM或脉冲计数器及正交编码器输入，所有15个定时器最高216MHz；2个看门狗；SysTick定时器。
• 调试：SWD和JTAG接口；Cortex-M7 Trace Macrocell。
• I/O：最多168个带中断能力的I/O端口（最多164个高速I/O，最高108MHz；最多166个5V容忍I/O）。
• 通信接口：最多28个通信接口，包括最多4个I²C接口（SMBus/PMBus）、最多4个USART/4个UART（12.5Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、最多6个SPI（最高54Mbit/s，3个带复用simplex I2S用于音频）、2个SAI（串行音频接口）、3个CAN（2.0B Active）、2个SDMMC、SPDIFRX接口、HDMI-CEC、MDIO从接口。
• 高级连接：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE1588v2硬件、MII/RMII）。
• 其他：8至14位摄像头接口（最高54MB/s）；真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID。
