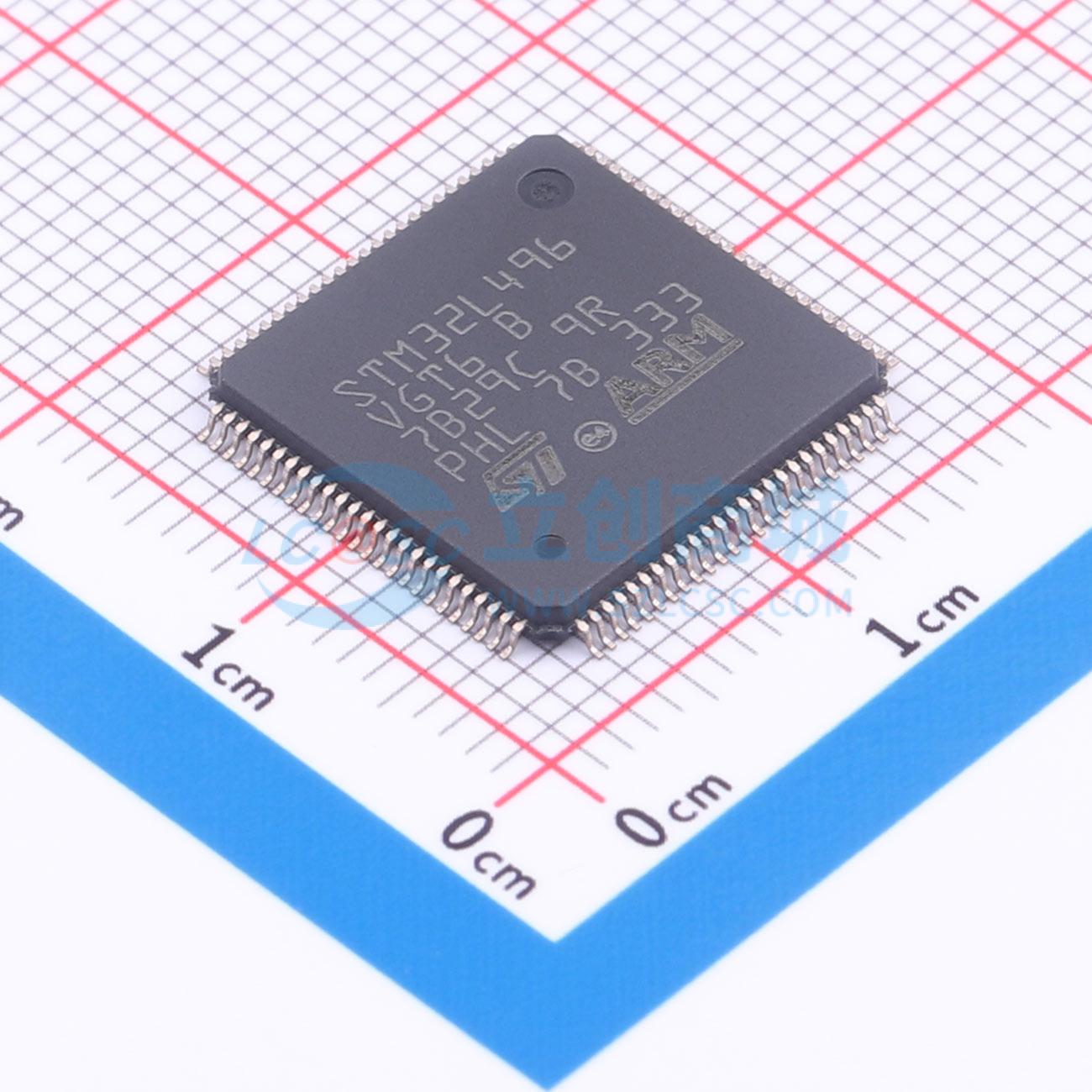

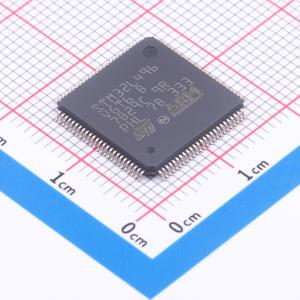

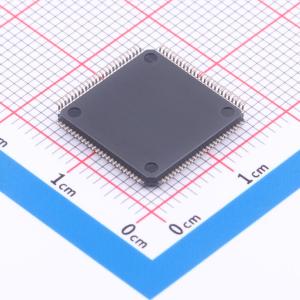

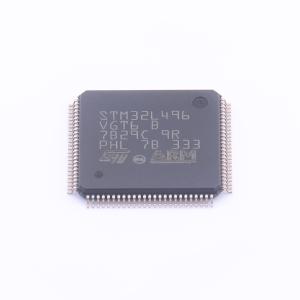

STM32L496VGT6TR

超低功耗与FlexPowerControl

• 1.71 V 至 3.6 V 电源供电
• -40 ℃ 至 85/125 ℃ 温度范围
• VBAT模式下320 nA：RTC和32x32位备份寄存器的供电
• 关闭模式下25 nA（5个唤醒引脚）
• 待机模式下108 nA（5个唤醒引脚）
• 带RTC的待机模式下426 nA
• 停止2模式下2.57 µA，带RTC的停止2模式下2.86 µA
• 运行模式下91 µA/MHz（LDO模式）
• 运行模式下37 μA/MHz（3.3 V SMPS模式）
• 批量采集模式（BAM）
• 从停止模式唤醒时间为5 µs
• 在所有模式下（关闭模式除外）具有掉电复位（BOR）
• 互连矩阵

核心：Arm 32位Cortex-M4 CPU，带有FPU、自适应实时加速器（ART Accelerator），允许从Flash存储器执行0等待状态，频率高达80 MHz，MPU，100 DMIPS和DSP指令

• 性能基准
  • 1.25 DMIPS/MHz（Drystone 2.1）
  • 273.55 Coremark（在80 MHz时为3.42 Coremark/MHz）
• 能耗基准
  • 279 ULPMark CP得分
  • 80.2 ULPMark PP得分

16个定时器：

• 2个16位高级电机控制
• 2个32位和5个16位通用
• 2个16位基本
• 2个低功耗16位定时器（在停止模式下可用）
• 2个看门狗
• SysTick定时器

具有硬件日历、闹钟和校准功能的RTC

最多136个快速I/O，大多数支持5 V耐压，最多14个I/O具有独立电源，最低可达1.08 V

专用Chrom-ART加速器，用于增强图形内容创建（DMA2D）

8至14位摄像头接口，最高32 MHz（黑白）或10 MHz（彩色）

最多1 MB Flash，2个读写同时进行的存储库，专有代码读出保护

320 KB SRAM，包括64 KB带硬件奇偶校验检查

支持SRAM、PSRAM、NOR和NAND存储器的外部存储器接口

双闪存Quad SPI存储器接口

时钟源：

• 4至48 MHz晶体振荡器
• 32 kHz晶体振荡器用于RTC（LSE）
• 内部16 MHz工厂校准RC（±1%）
• 内部低功耗32 kHz RC（±5%）
• 内部多速100 kHz至48 MHz振荡器，由LSE自动校准（优于±0.25%）
• 内部48 MHz带时钟恢复
• 3个PLL用于系统时钟、USB、音频、ADC

LCD 8x40或4x44，带升压转换器

最多24个电容感应通道：支持触摸键、线性和旋转触摸传感器

4个用于sigma delta调制器的数字滤波器

5个U(S)ART（ISO 7816、LIN、IrDA、调制解调器）

1个LPUART

3个12位ADC，5 Msps，最高16位硬件过采样，200 μA/Msps

2个12位DAC输出通道，低功耗采样保持

2个内置PGA的运算放大器

2个超低功耗比较器

20个通信接口

真随机数生成器

CRC计算单元，96位唯一ID

开发支持：串行线调试
