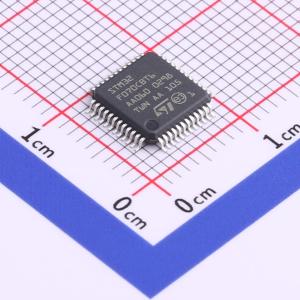

STM32F070CBT6TR商品缩略图

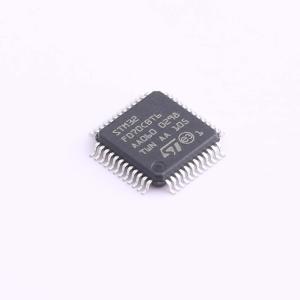

STM32F070CBT6TR商品缩略图

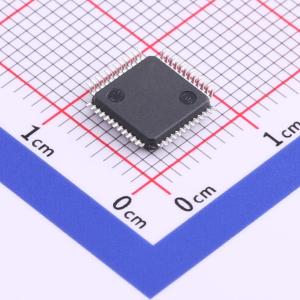

STM32F070CBT6TR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F070CBT6TR

环保标识
  • 主流ARM Cortex-M0超值系列MCU,具有128 KB Flash、48 MHz CPU和USB功能

  • SMT扩展库
  • 描述

    主流ARM Cortex-M0超值系列MCU,具有128 KB Flash、48 MHz CPU和USB功能

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F070CBT6TR
  • 商品编号

    C2053863
  • 商品封装

    LQFP-48(7x7)
  • 包装方式

    编带

  • 商品毛重

    0.442克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M0
CPU最大主频48MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量37
ADC(位数)12bit
工作电压范围2.4V~3.6V
应用领域-
详细信息
  • 特性

ARM Cortex-M0处理器概述

核心规格:

  • CPU类型: ARM 32位 Cortex-M0
  • 时钟频率: 最高可达48 MHz

内存配置:

  • 闪存内存: 32至128 Kbytes
  • SRAM: 6至16 Kbytes,带硬件校验和保护
  • 额外功能: 硬件校验确保数据完整性

功率管理:

  • 数字与I/O电源: 2.4 V至3.6 V
  • 模拟电源: VDDA = VDD至3.6 V
  • 重置机制: 上电/下电重置(POR/PDR)
  • 低功耗模式: 睡眠、停止、待机

时钟管理:

  • 振荡器选项: 4至32 MHz晶体振荡器,32 kHz振荡器用于RTC并进行校准,内部8 MHz RC振荡器带有x6 PLL选项,以及内部40 kHz RC振荡器

输入/输出及中断处理:

  • 输入/输出端口: 最多51个快速I/O端口,所有端口都可映射到外部中断向量
  • 耐受能力: 最多51个具有5V耐受能力的I/O端口
  • DMA控制器: 5通道DMA(直接内存访问)控制器

模拟转数字转换(ADC):

  • ADC分辨率: 12位
  • 转换时间: 1.0 μs
  • 通道数: 最多16个通道
  • 电源范围: 单独的模拟电源从2.4 V至3.6 V

实时钟(RTC):

  • 日历功能: 包括闹钟和从停止/待机状态周期唤醒的功能

计时器:

  • 计时器: 最多七个16位计时器,支持高达四个IC/OC,OCN,可用于IR控制解码
  • 高级控制计时器: 一个16位高级控制计时器,用于六个通道PWM输出

通信接口:

  • I2C接口: 最多两个
  • USART: 最多四个,支持主同步SPI和调制解调器控制;其中一个具有自动波特率检测
  • SPIs: 最多两个,18 Mbit/s,具有4至16个可编程位框架
  • USB界面: 支持BCD和低功率模式(LPM)的USB 2.0全速界面
  • 串行线调试(SWD): 支持无需外部JTAG或SWD接口的调试

封装选项:

  • ECOPACK 2: 一种环保包装选项,旨在减少环境影响

此处理器专为需要低功耗消耗、高集成度和灵活接口能力的应用设计,适用于广泛的嵌入式系统。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4325 STM32F030xx 和 STM32F070xx 系列硬件开发入门 2.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4099 使用 STM32F0xx 和 STM32F3xx 微控制器为红外遥控协议实现发送器和接收器 3.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN4617:从STM32F0到STM32L0微控制器的迁移 1.0(英文) 查看详情 ST(意法半导体)_AN4088 从 STM32F1 移植到 STM32F0 3.0(中文) 查看详情 ST(意法半导体)_AN3364 STM32 微控制器应用的移植和兼容性指南 3.3(中文) 查看详情 ST(意法半导体)_AN5145从STM32F0系列向STM32G0系列应用程序迁移2.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN3371 在 STM32 F0、F2、F3、F4 和 L1 系列MCU 中使用硬件实时时钟(RTC) 5.3(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0215 STM32F0xxx Cortex-M0 编程手册 1.3(英文) 查看详情

勘误手册
ST(意法半导体)_ES0291 STM32F070x6/xB设备修正案4.0(英文) 查看详情

梯度价格

梯度
售价
折合1圆盘
2400+¥16.238552¥38972.52

优惠活动

库存总量

(单位:)
  • 广东仓

    0

  • 江苏仓

    0

交货周期

订货9-15个工作日

购买数量(2400个/圆盘,最小起订量 5760000 个 )

起订量:5760000 个2400个/圆盘
