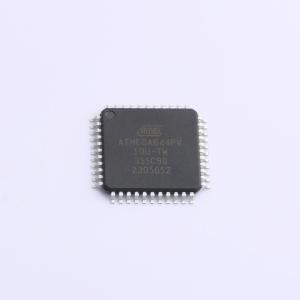

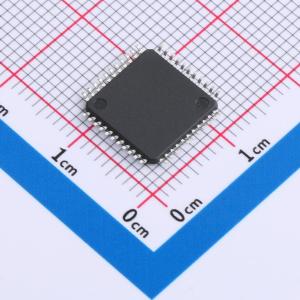

ATMEGA644PV-10AUR

Atmel ATmega644P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega644P实现了接近每MHz 1MIPS的吞吐量。这使得系统设计者能够针对功耗与处理速度进行优化。

Atmel AVR 内核结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令访问两个独立的寄存器。由此产生的架构更加代码高效，并且比传统的CISC微控制器快十倍。

ATmega644P提供了以下特性：具有读写同时功能的64K字节在系统可编程闪存、2K字节EEPROM、4K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的二线制串行接口（I2C）、带有可选差分输入级和可编程增益的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及所有I/O模块（除了异步定时器和ADC）以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态，这样可以实现快速启动同时保持低功耗。在扩展待机模式中，主振荡器和异步定时器都继续运行。

Atmel为AVR微控制器提供QTouch 库，用于嵌入电容触摸按钮、滑块和转盘的功能。专利的电荷转移信号采集技术提供鲁棒的感应能力，包括完全去抖动的触摸键报告，并包含相邻按键抑制 (AKS)技术以确保对按键事件无歧义检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。

该器件采用Atmel的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口在系统内重新编程程序存储器，也可以使用传统的非易失性存储器编程器或运行在AVR核心上的片上引导程序来完成。引导程序可以通过任何接口下载应用程序到应用Flash存储器中。当应用Flash部分被更新时，引导Flash部分中的软件将继续运行，从而实现真正的读写同时操作。通过将8位RISC CPU与在系统自编程闪存结合在同一芯片上，Atmel ATmega644P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega644P得到了完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

高性能、低功耗的Atmel AVR 8位微控制器系列

先进的RISC架构

131条强大的指令 大多数单时钟周期执行 32x8通用工作寄存器 全静态操作 在20MHz下最高可达20 MIPS吞吐量 片上2周期乘法器

高耐久性的非易失性存储段

64K字节的系统内自编程闪存程序存储器 2K字节EEPROM 4K字节内部SRAM 写/擦除次数：10,000次闪存/100,000次EEPROM 数据保持时间：85℃下20年/25℃下100年 可选带独立锁定位的引导代码段 通过片上引导程序进行系统内编程 真正的读写同时操作 软件安全编程锁

支持Atmel QTouch库 电容式触摸按钮、滑块和滚轮 QTouch和QMatrix采集 最多64个感应通道

JTAG（符合IEEE std. 1149.1）接口 根据JTAG标准的边界扫描功能 广泛的片上调试支持 通过JTAG接口编程闪存、EEPROM、熔丝位和锁定位

外设特性

两个带有独立预分频器和比较模式的8位定时器/计数器 一个带有独立预分频器、比较模式和捕获模式的16位定时器/计数器 带有独立振荡器的实时时钟 六个PwM通道 8通道10位ADC 差分模式，增益可选1x、10x或200x 一个字节导向的两线串行接口（兼容Philips I2C） 两个可编程串行USART 一个主/从SPI串行接口 带有独立片上振荡器的可编程看门狗定时器 片上模拟比较器 引脚变化中断和唤醒

特殊微控制器特性

上电复位和可编程掉电检测 内部校准RC振荡器 外部和内部中断源 六种睡眠模式：空闲、ADC降噪、节能、断电、待机和扩展待机

I/O和封装 32个可编程I/O线 40引脚PDIP 44引脚TQFP 44焊盘VQFN/QFN

工作电压：ATmega644PV为1.8 - 5.5V ATmega644P为2.7 - 5.5V

速度等级 ATmega644PV：1.8 - 5.5V下0 - 4MHz 2.7 - 5.5V下0 - 10MHz

ATmega644P：2.7 - 5.5V下0 - 10MHz 4.5 - 5.5V下0 - 20MHz

功耗（1MHz，1.8V，25℃） 活动模式：0.4mA 断电模式：0.1μA 节能模式：0.6μA（包括32kHz RTC）
