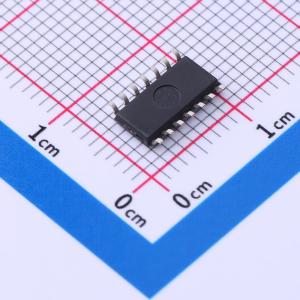

TLE9252VSKXUMA1

TLE9252V是一款专为汽车和工业应用中高达5 Mbit/s的高速CAN网络设计的收发器。作为物理总线层和CAN协议控制器之间的接口，TLE9252V将信号驱动到总线上，并保护微控制器免受网络内产生的干扰。基于CANH和CANL信号的高度对称性，TLE9252V具有极低的电磁辐射，无需共模扼流圈即可运行。非低功耗模式（正常运行模式和仅接收模式）和低功耗模式（睡眠模式和待机模式）根据所需功能进行了优化，以降低电流消耗。即使在全温度范围内静态电流低于25 μA的睡眠模式下，TLE9252V也能够检测到高速CAN总线上的唤醒模式（WUP）。V10电压参考输入用于支持3.3 V和5 V供电的微控制器。TLE9252V采用符合RoHS标准的PG-DSO-14或PG-TSON-14封装，满足ISO11898-2（2016）标准的要求。

• 完全符合ISO 11898-2（2016）和SAE J2284-4/-5标准，是CAN收发器互操作性测试规范的参考器件和组成部分
• 保证环路延迟对称性，支持高达5 MBit/s的CAN FD数据帧
• 总线唤醒模式（WUP）功能，优化了滤波时间（0.5 μs - 1.8 μs），适用于全球OEM应用
• 出色的ESD抗扰度，+/- 10kV（HBM）和+/- 9kV（IEC 61000-4-2）
• 睡眠模式下的电流消耗极低，最大为25 μA
• VCC和V10电源具有扩展的供电范围
• 通过VBAT和VCC实现双电源解决方案，在电池启动期间表现稳定
• 具备故障安全特性，如TxD超时、RxD隐性钳位和过温关断
• 电磁辐射（EME）极低，无需使用扼流圈
• CAN总线对地、电池短路保护，以及VBAT、VCC和V10的欠压检测
• 根据ISO 11898-2（2016）标准实现自主总线偏置
• 总线唤醒（WUP）和本地唤醒（LWU）
• INH输出用于控制外部电路
• 通过NERR输出引脚改进了本地故障诊断的鲁棒性
• 绿色产品（符合RoHS标准）

• 信息娱乐应用
• 仪表盘模块
• 雷达应用
• 暖通空调
