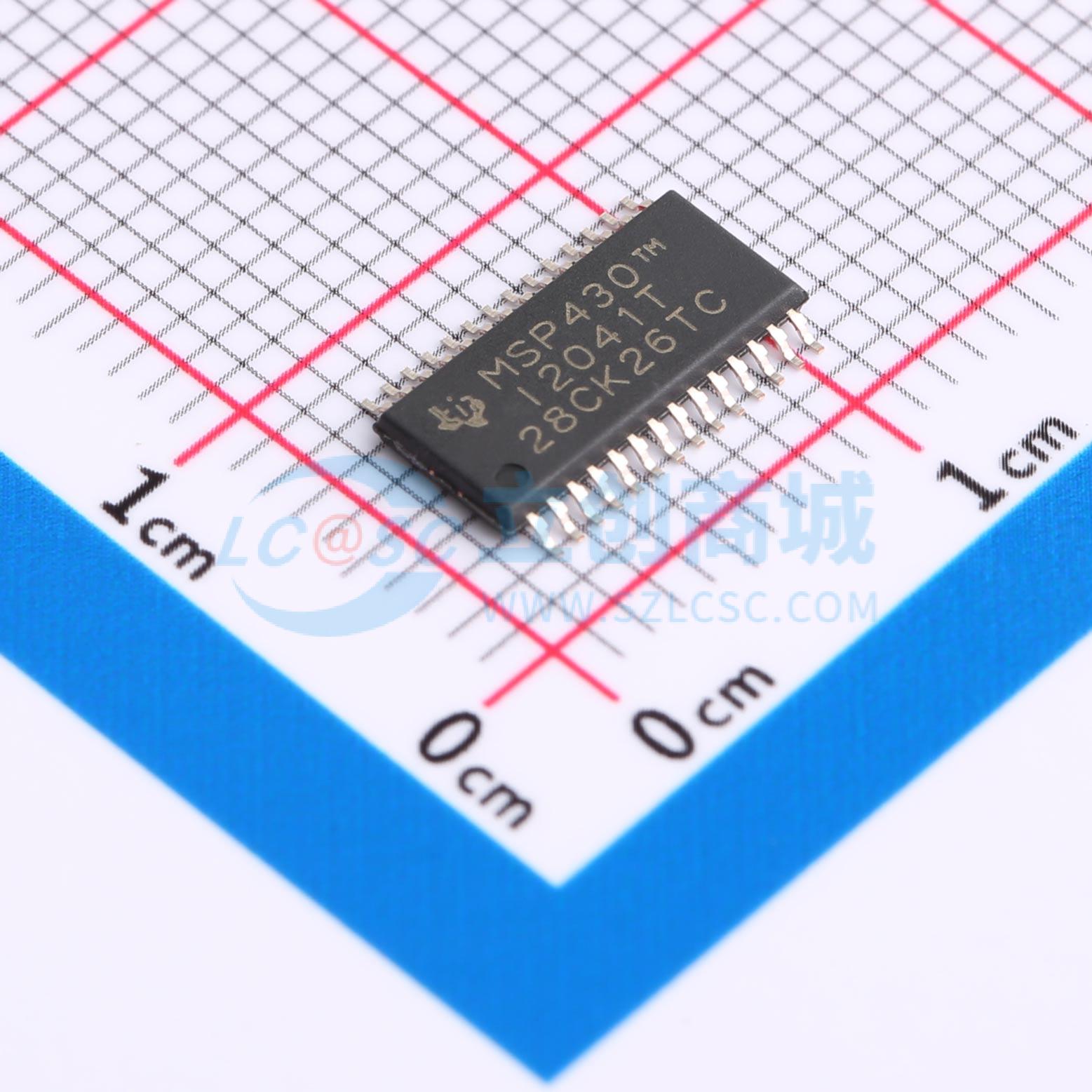

温馨提醒：图片仅供参考，商品以实物为准

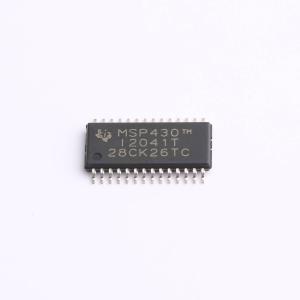

MSP430I2041TPWR

具有 4 个 24 位 Σ-Δ ADC、2 个 16 位计时器、32KB 闪存和 2KB RAM 的 16MHz 计量 AFE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430I2041 具有 4 个 24 位 Σ-Δ ADC、2 个 16 位计时器、32KB 闪存、2KB RAM 的 16MHz 计量 AFE
品牌名称: TI(德州仪器)
商品型号: MSP430I2041TPWR
商品编号: C2053264
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

MSP430i204x、MSP430I203x 和 MSP430I202x 微控制器 (MCU) 属于 MSP430 计量和监控产品系列。该架构和集成外设与五种低功耗模式相结合并经过优化，可在便携式和电池供电测量应用中延长电池寿命。该器件具有功能强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于实现最大编码效率。数控振荡器 (DCO) 可以让器件在不到 5µs 的时间内从低功耗模式唤醒至激活模式。

MSP430i204x MCU 包括四个高性能 24 位 Σ-Δ ADC，两个 eUSCI（一个 eUSCI_A 模块和一个 eUSCI_B 模块），两个 16 位计时器，一个硬件乘法器和多达 16 个 I/O 引脚。

MSP430I203x MCU 包括三个高性能 24 位 Σ-Δ ADC，两个 eUSCI（一个 eUSCI_A 模块和一个 eUSCI_B 模块），两个 16 位计时器，一个硬件乘法器和多达 16 个 I/O 引脚。

MSP430I202x MCU 包括两个高性能 24 位 Σ-Δ ADC，两个 eUSCI（一个 eUSCI_A 模块和一个 eUSCI_B 模块），两个 16 位计时器，一个硬件乘法器和多达 16 个 I/O 引脚。

这些器件的典型应用包括：电能测量、模拟和数字传感器系统、LED 照明、数字电源、电机控制、远程控制、温度调节装置、数字计时器和手持式仪表。

MSP430i204x、MSP430I203x 和 MSP430I202x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。开发套件包括用于计量的 EVM430-I2040S 评估模块 (EVM) 和 MSP-TS430RHB32A 100 引脚目标开发板。提供适用于 MSP430 MCU 的电能测量设计中心作为快速开发工具，可测量这些器件的电能。还提供免费的 MSP430Ware 软件，该软件以 Code Composer Studio IDE 桌面和云版本组件的形式提供（位于 TI Resource Explorer 中）。TI E2E 支持论坛还为 MSP430 MCU 提供广泛的在线配套资料、培训和在线支持。

商品特性

电源电压范围：2.2V 至 3.6V
高性能模拟：
- MSP430i204x：四个具有差分 PGA 输入的 24 位西格玛-德尔塔模数转换器 (ADC)
- MSP430I203x：三个具有差分 PGA 输入的 24 位西格玛-德尔塔模数转换器 (ADC)
- MSP430I202x：两个具有差分 PGA 输入的 24 位西格玛-德尔塔模数转换器 (ADC)
超低功耗：
- 激活模式 (AM)：所有系统时钟激活在 16.384MHz、3.0V 且闪存程序执行时为 275μA/MHz （典型值）
- 待机模式 (LPM3)：看门狗计时器激活，完全 RAM 保持 3.0V 时为 210μA （典型值）
- 关闭模式 (LPM4)：完全 RAM 保持 3.0V 时为 70μA （典型值）
- 关断模式 (LPM4.5)：3.0V 时为 75nA（典型值）
智能数字外设：
- 两个 16 位计时器，每个计时器具有三个捕捉/比较寄存器
- 硬件乘法器支持 16 位运算
- 增强型通用串行通信接口 (eUSCI)
- 具有自动波特率检测功能的增强型通用异步收发器 (UART)
- 红外数据通讯 (IrDA) 编码器和解码器
- 同步 SPI eUSCI_B0 同步串行外设接口 (SPI)
- I2C 活动的电源管理系统：
  - 具有可编程电平检测功能的电源电压监控器
  - 欠压检测器
  - 内置的电压基准
  - 温度传感器
- 时钟系统：
  - 16.384MHz 内部数控振荡器 (DCO)
  - 采用内部或外部电阻器的 DCO 运行
  - 外部数字时钟源
- 在 1µs 内从待机模式唤醒
- 16 位 RISC 架构，高达 16.384MHz 系统时钟
- 串行板上编程，无需外部编程电压
- 提供 28 引脚 TSSOP (PW) 封装和 32 引脚 VQFN (RHB) 封装
- 特色软件和参考设计：
  - 适用于 MSP430 MCU 应用软件和框架的电能测量设计中心
  - 适用于 MSP430 微控制器软件库的数字信号处理 (DSP) 库
  - 单相和直流嵌入式计量参考设计
  - 三路输出智能电源板参考设计

应用领域

计量：
- 分项计量
- 电源监控和控制
- 工业传感器
- 单相交流和直流电源监控
- 两相电子计量表
- 智能插头
- 智能电源板
医疗：
- 多参数患者监护

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16.384MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	12
	ADC(位数)	24bit
	振荡器类型	外置
	工作电压	2.2V~3.6V
	工作温度	-40℃~+105℃
