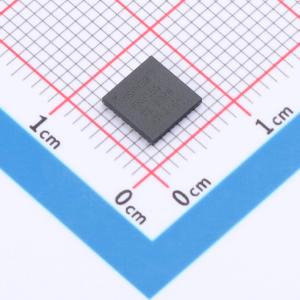

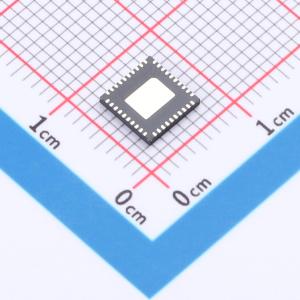

温馨提醒：图片仅供参考，商品以实物为准

MSP430FR2155TRHAR

具有 32KB FRAM、4KB SRAM、比较器、12 位 ADC、UART/SPI/I2C 和计时器的 24MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430FR2155 具有 32KB FRAM、4KB SRAM、比较器、12 位 ADC、UART/SPI/I2C、计时器的 24MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FR2155TRHAR
商品编号: C2053326
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MSP430FR215x 和 MSP430FR235x 微控制器(MCU) 均属于 MSP430™MCU 超值系列超低功耗低成本器件产品系列，该产品系列适用于检测和测量应用。MSP430FR235x MCU 集成了四个称之为智能模拟组合的可配置信号链模块，每个组合均可用作 12 位 DAC 或可配置可编程增益运算放大器，以满足系统的特定需求，同时缩减 BOM 并减小 PCB 尺寸。该器件还包含一个 12 位 SAR ADC 和两个比较器。MSP430FR215x 和 MSP430FR235x MCU 都支持 –40° 至 105℃ 的扩展温度范围，因此更高温度的工业应用可从这些器件的 FRAM 数据记录功能受益。该扩展温度范围使开发人员可以满足烟雾探测器、传感器变送器和断路器等应用的要求。

MSP430FR215x 和 MSP430FR235x MCU 具有功能强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于实现最大编码效率。数控振荡器(DCO) 通常可以使器件在不到 10µs 的时间内从低功耗模式唤醒至激活模式。

MSP430 超低功耗(ULP) FRAM 微控制器平台将独特的嵌入式 FRAM 和整体超低功耗系统架构相结合，从而使系统设计人员能够在降低能耗的情况下提升性能。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性相结合。

MSP430FR215x 和 MSP430FR235x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于您快速开始设计。

商品特性

嵌入式微控制器
- 16 位 RISC 架构，频率最高可达 24MHz
- 扩展温度范围： -40℃ 至 105℃
- 3.6V 至 1.8V 的宽电源电压范围（工作电压受限于 SVS 电平）
- 经优化的低功耗模式（3V）
  - 工作模式：142μA/MHz
  - 待机：
    - 具有 32768Hz 晶体的 LPM3：1.43μA（SVS 处于启用状态）
    - 具有 32768Hz 晶体的 LPM3.5：620nA（SVS 处于启用状态）
    - 关断(LPM4.5)：42nA（SVS 处于启用状态）
低功耗铁电 RAM (FRAM)
- 容量高达 32KB 的非易失性存储器
- 内置错误修正码(ECC)
- 可配置的写保护
- 对程序、常量和存储的统一存储
- 耐写次数达 10^15 次
- 抗辐射和非磁性
易于使用
- 20KB ROM 库包含驱动程序库和 FFT 库
高性能模拟
- 一个 12 通道 12 位模数转换器(ADC)
- 内部共享基准（1.5、2.0 或 2.5V）
- 采样与保持 200ksps
- 两个增强型比较器(eCOMP)
- 集成 6 位数模转换器(DAC) 作为基准电压
- 可编程迟滞
- 可配置的高功率和低功率模式
  - 一个具有 100ns 的快速响应时间
  - 一个具有 1µs 的响应时间以及 1.5μA 的低功耗
- 四个智能模拟组合(SAC - L3)（仅限 MSP430FR235x 器件）
- 支持通用运算放大器(OA)
- 轨至轨输入和输出
- 多个输入信号选项
- 可配置的高功率和低功率模式
- 可配置 PGA 模式
  - 支持同相模式：×1、×2、×3、×5、×9、×17、×26、×33
  - 反相模式：×1、×2、×4、×8、×16、×25、×32
- 用于进行失调电压和偏置设置的内置 12 位基准 DAC
- 具有可选基准电压的 12 位电压 DAC 模式
智能数字外设
- 三个 16 位计时器，每个计时器有 3 个捕捉/比较寄存器(Timer_B3)
- 一个 16 位计时器，每个计时器有 7 个捕捉/比较寄存器(Timer_B7)
- 一个仅用作计数器的 16 位实时钟计数器(RTC)
- 16 位循环冗余校验器(CRC)
- 中断比较控制器(ICC)，可启用嵌套硬件中断
- 32 位硬件乘法器(MPY32)
- 曼彻斯特编解码器(MFM)
增强型串行通信
- 两个增强型 USCI_A (eUSCI_A) 模块支持 UART、IrDA 和 SPI
- 两个增强型 USCI_B (eUSCI_B) 模块支持 SPI 和 I2C
通用输入/输出和引脚功能
- 48 引脚封装上的 44 个 I/O
- 32 个中断引脚（P1、P2、P3 和 P4）可以将 MCU 从 LPM 唤醒
封装选项
- 48 引脚：LQFP (PT)
- 40 引脚：VQFN (RHA)
- 38 引脚：TSSOP (DBT)
- 32 引脚：VQFN (RSM)

应用领域

烟雾和热量探测器
传感器变送器
断路器
传感器信号调节
有线工业通信光学模块
电池组管理
收费标签

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	24MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FRAM
	RAM容量	4KB

	属性	参数值
	EEPROM容量	-
	I/O数量	36
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+105℃
