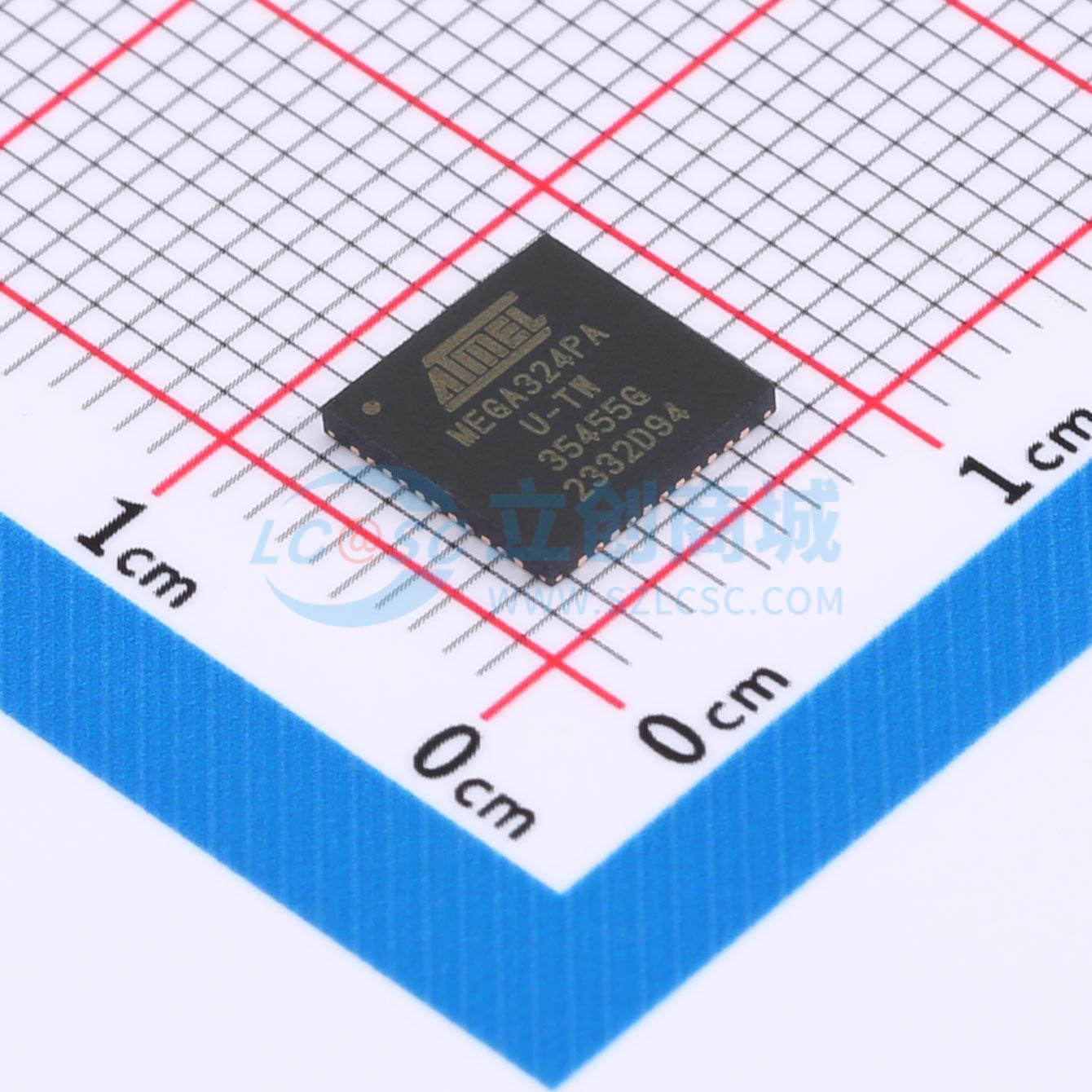

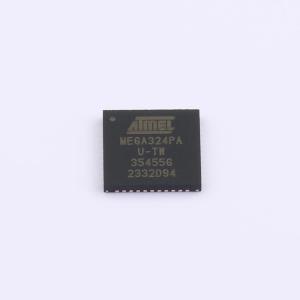

ATMEGA324PA-MUR

megaAVR低功耗CMOS 8位微控制器

描述

ATmega164A/PA/324A/PA/644A/PA/1284/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。该器件为40/49引脚设备，闪存容量从16 KB到128 KB不等，SRAM容量从1 KB到16 KB，EEPROM容量从512字节到4 KB。通过单时钟周期执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的CPU吞吐量，允许系统设计者优化功耗与处理速度之间的平衡。ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P 提供以下特性：16/32/64/128KB的具有读写同时进行能力的在系统可编程闪存，512/1K/2K/4K字节的EEPROM，1/2/4/16KB的SRAM，32个通用I/O线，32个通用工作寄存器，实时时钟（RTC），三个（对于ATmega1284/1284P是四个）带有比较模式和PWM功能的灵活定时器/计数器，两个USART，一个面向字节的两线串行接口，一个8通道、10位ADC，具有可选差分输入级和可编程增益，带内部振荡器的可编程看门狗定时器，一个SPI串行端口，符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程），以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时维持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器运行而设备其余部分处于休眠状态，这允许快速启动的同时保持低功耗。扩展待机模式中，主振荡器和异步定时器都继续运行。Microchip提供QTouch库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应性能，并包括完全去抖动的触摸键报告，并采用了相邻键抑制（AKS）技术来实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用。该设备采用高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用程序至应用程序Flash存储器。当应用程序Flash部分更新时，Boot Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程Flash结合在一个单片上，ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P成为一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATMEGA324PA-MUR

商品编号

C2053246

商品封装

VQFN-44(7x7)​

包装方式

编带

商品毛重

0.2克(g)
