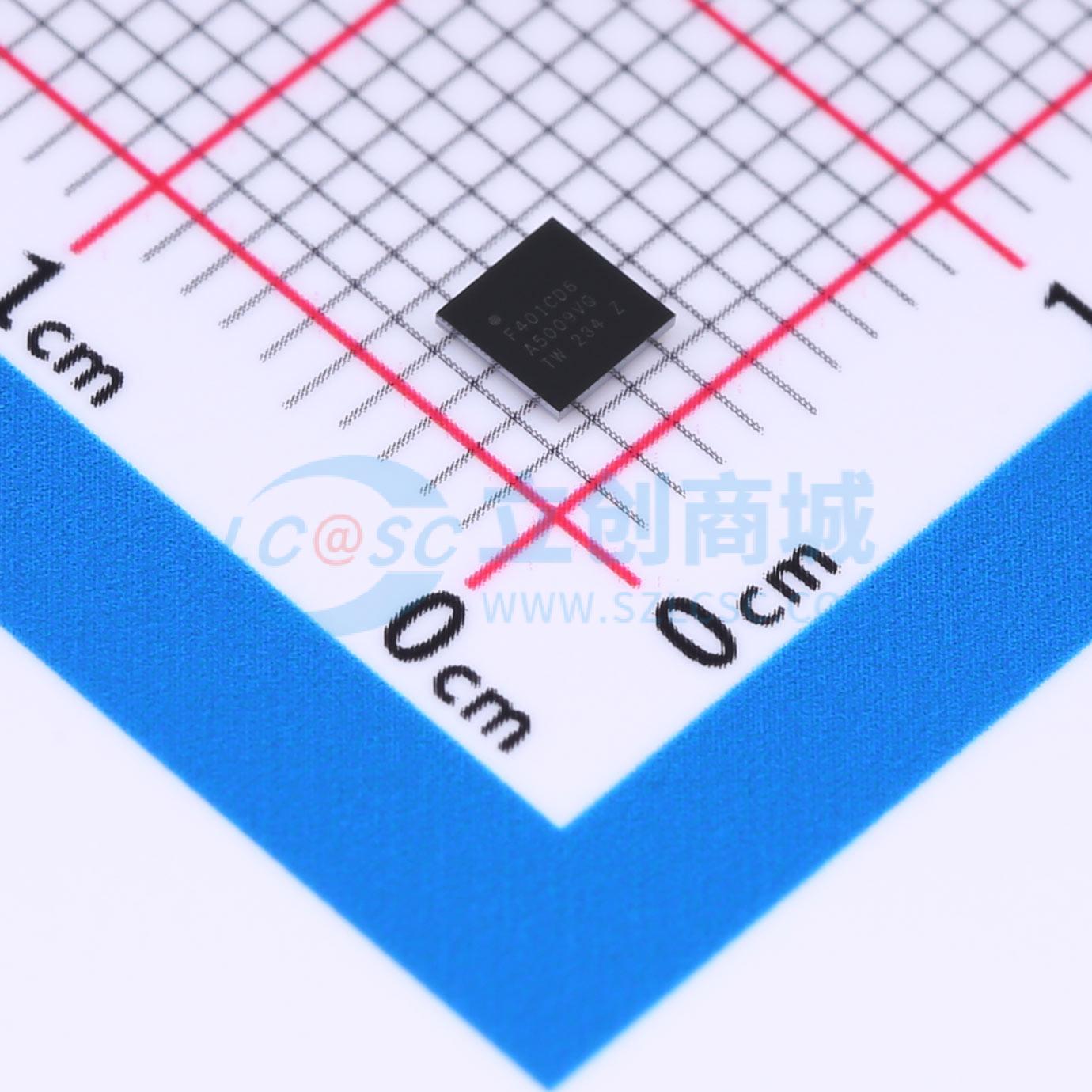

STM32F401CDY6TR

ARM® Cortex®-M4 32位MCU+FPU，具备105 DMIPS算力，512KB Flash和96KB RAM，11个定时器，1个ADC，11个通信接口，支持多种封装形式。

• 核心：ARM 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持Flash零等待执行，频率最高84 MHz，内存保护单元，105 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
• 内存：最多512KB Flash内存，最多96KB SRAM
• 时钟、复位和电源管理：应用电源和I/O电压范围1.7V至3.6V；支持POR、PDR、PVD和BOR；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC；带校准的32 kHz RTC振荡器；带校准的内部32 kHz RC
• 功耗：运行模式（外设关闭）146 µA/MHz；停止模式（Flash处于停止模式，快速唤醒）：25℃下典型值42 µA，最大值65 µA；停止模式（Flash处于深度掉电模式，快速唤醒）：25℃下低至10 µA，最大值30 µA；待机模式：25℃/1.7V无RTC时2.4 µA，85℃/1.7V时12 µA；RTC的VBAT电源：25℃下1 µA
• 1个12位、2.4 MSPS ADC，最多16通道
• 通用DMA：16流DMA控制器，带FIFO和突发支持
• 最多11个定时器：最多6个16位、2个32位定时器（最高84 MHz），每个最多4个IC/OC/PWM或脉冲计数器和正交编码器输入；2个看门狗定时器（独立和窗口型）；1个SysTick定时器
• 封装形式：LQFP100（14×14 mm）、WLCSP49（3.06×3.06 mm）、LQFP64（10×10 mm）、UFQFPN48（7×7 mm）、UFBGA100（7×7 mm）
• 调试模式：串行线调试（SWD）和JTAG接口；Cortex-M4嵌入式跟踪宏单元（Embedded Trace Macrocell™）
• 最多81个带中断能力的I/O端口：最多78个快速I/O（最高42 MHz）；所有I/O端口均耐受5V
• 最多12个通信接口：最多3×I2C接口（SMBus/PMBus）；最多3个USART（2个10.5 Mbit/s，1个5.25 Mbit/s），支持ISO7816接口、LIN、IrDA、调制解调器控制；最多4个SPI（84 MHz时最高42 Mbit/s），SPI2和SPI3带复用全双工I2S，可通过内部音频PLL或外部时钟实现音频级精度；SDIO接口；高级连接：USB 2.0全速设备/主机/OTG控制器，带片上PHY
• CRC计算单元
• 96位ID
• RTC：亚秒级精度，硬件日历
• 所有封装均为ECOPACK®2
