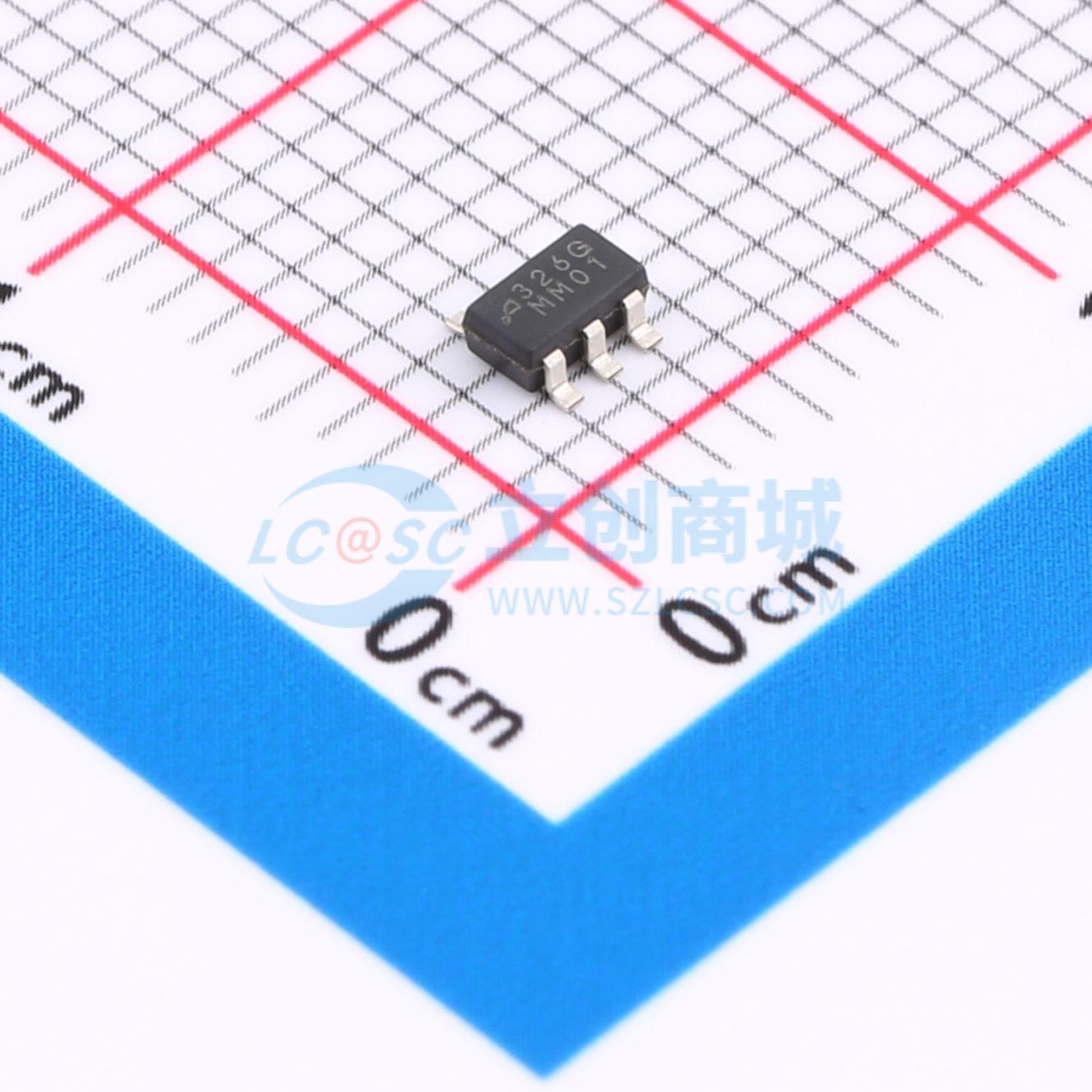

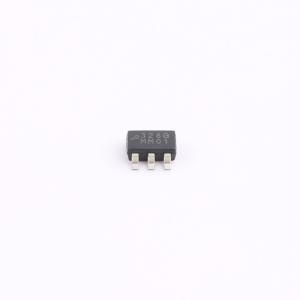

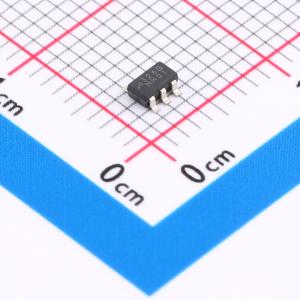

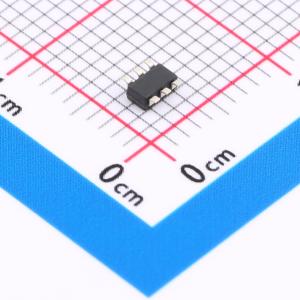

FS326G+G
单节锂离子/聚合物电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FS326 是一系列锂离子和锂聚合物可充电电池保护 IC，具备高精度电压检测和延时电路。
- 品牌名称
- FORTUNE(富晶)
- 商品型号
- FS326G+G
- 商品编号
- C191184
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.8V~9V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.28V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.9V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 100nA |
商品概述
FS326 是一系列锂离子和锂聚合物可充电电池保护 IC，具备高精度电压检测和延迟电路。
商品特性
- 低电源电流
- 正常工作：典型值 3.0μA
- 掉电模式：最大值 0.1μA
- 过充检测电压 [VOCU] 4.2V ~ 4.4V，精度 ±25mV
- 过充释放电压 [VOCR] 3.8V ~ 4.2V，精度 ±50mV
- 过放检测电压 [VODL] 2.2V ~ 2.9V，精度 ±50mV
- 过放释放电压 [VODR] 2.8V ~ 3.2V，精度 ±50mV
- 过流检测电压 [VOI1] 0.05V ~ 0.2V，精度 ±30mV
- 短路检测电压 [VOI2] 固定为 1.35V
- 延迟时间由内部电路产生。（无需外部电容。）
- 充电器检测电压 -0.7V
- 过流保护复位电阻 > 500k
- 宽电源电压范围 1.8 ~ 9.0V
- 小封装 SOT-23-6
应用领域
- 单节锂离子/锂聚合物电池组保护 IC
- 这些 IC 适用于保护单节锂离子或锂聚合物电池组，防止过充、过放和过流。
