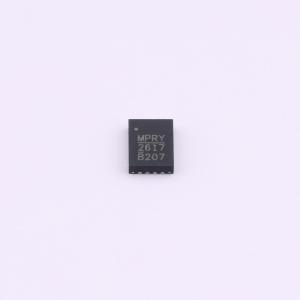

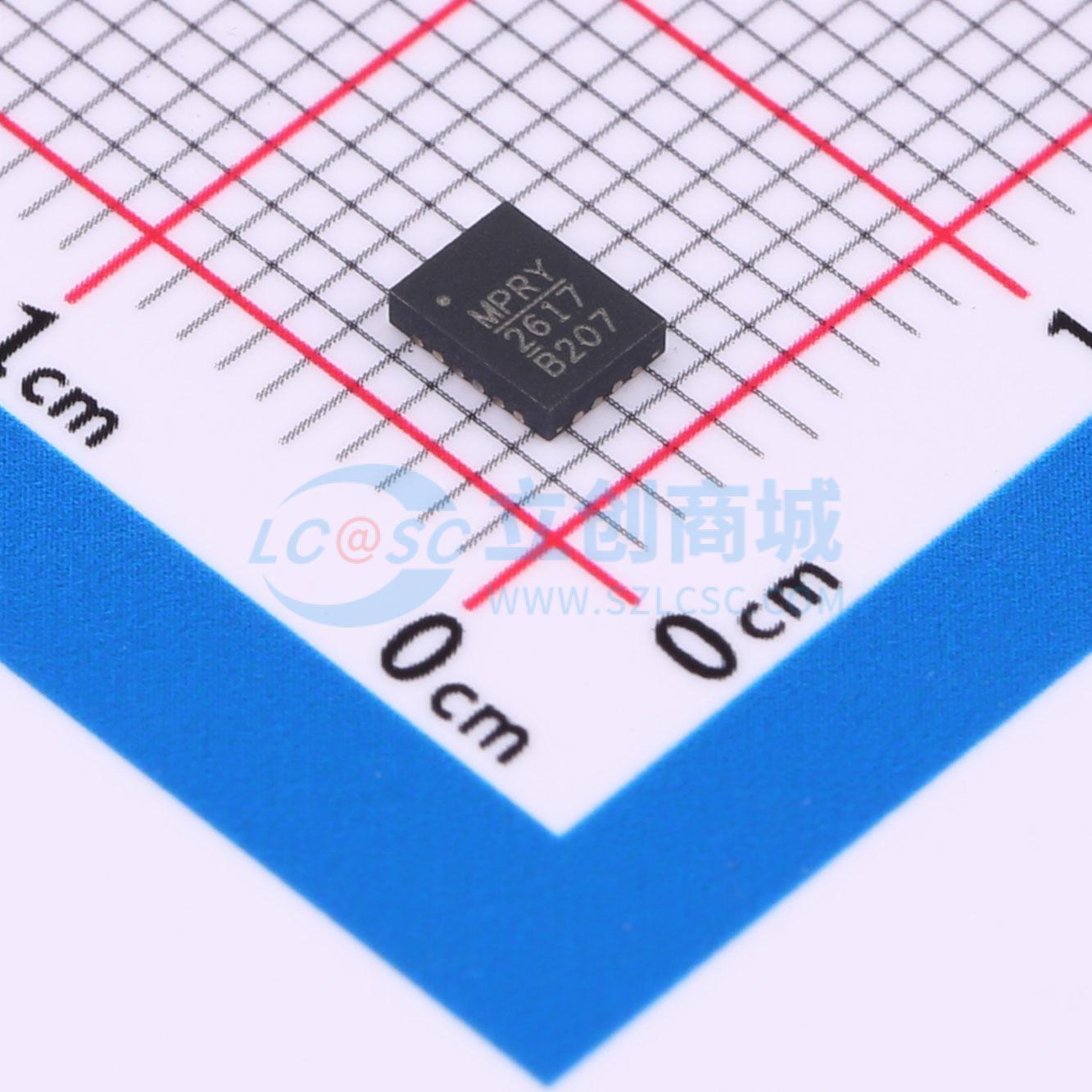

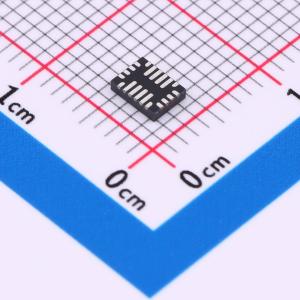

MP2617BGL-Z
具备NV直流电源路径管理功能的3A开关充电器，适用于单节锂离子电池
SMT扩展库PCB免费打样
- 描述
- MP2617A / MP2617B是一款集成电源路径管理功能的单芯片开关模式电池充电器，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。它集成了一个同步降压调节器，可为系统输出供电，同时为电池充电。该器件支持USB和高功率直流适配器输入。在USB模式下，可通过逻辑引脚将输入电流限制编程为450mA或825mA，以满足USB2.0和USB3.0规范。当有适配器输入时，也可限制输入电流，以避免直流适配器过载。输入电流限制最高可编程至3A。智能电源路径管理功能使MP2617A和MP2617B能够独立且同时调节系统电压，为外部负载供电并为电池充电。即使电池缺失或深度放电，系统也能立即运行。当达到输入电流限制时，系统负载将优先得到满足，然后充电器将利用剩余电流为电池充电。此外，智能电源路径控制允许电池与系统内部连接，以便在系统功率需求超过输入限制功率或输入断开时，为负载补充额外功率。MP2617A / MP2617B集成度高，所有功率开关均集成在内部。无需外部MOSFET、阻塞二极管或电流检测电阻。提供两个状态监控输出引脚，用于指示电池充电状态和电源状态。其他特性包括涓流充电、电池温度监控、定时器和片上热限制调节。MP2617A / MP2617B采用3mmx4mm QFN封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2617BGL-Z
- 商品编号
- C20069078
- 商品封装
- QFN-20(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~10V | |
| 最大充电电流 | 3.025A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 3uA |
商品概述
MP2617A / MP2617B是一款集成电源路径管理功能的单芯片开关模式电池充电器，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。它集成了一个同步降压调节器，可为系统输出供电，同时为电池充电。该器件支持USB和高功率直流适配器输入。在USB模式下，可通过逻辑引脚将输入电流限制编程为450mA或825mA，以满足USB2.0和USB3.0规范。当有适配器输入时，也可限制输入电流，以避免直流适配器过载。输入电流限制最高可编程至3A。 智能电源路径管理功能使MP2617A和MP2617B能够独立且同时调节系统电压，为外部负载供电并为电池充电。即使电池缺失或深度放电，系统也能立即运行。当达到输入电流限制时，系统负载将优先得到满足，然后充电器将利用剩余电流为电池充电。此外，智能电源路径控制允许电池与系统内部连接，以便在系统功率需求超过输入限制功率或输入断开时，为负载补充额外功率。 MP2617A / MP2617B集成度高，所有功率开关均集成在内部。无需外部MOSFET、阻塞二极管或电流检测电阻。 提供两个状态监控输出引脚，用于指示电池充电状态和电源状态。其他特性包括涓流充电、电池温度监控、定时器和片上热限制调节。 MP2617A / MP2617B采用3mmx4mm QFN封装。
商品特性
- 4V至10V工作输入电压
- 智能电源路径管理
- 五个控制环路：输入电流限制、输入电压限制、恒定充电电流、电池端控制和热折返
- 1.6MHz开关频率
- 可编程输入电流限制
- 可编程充电电流
- USB和交流适配器共用单输入
- 满足USB2.0和USB3.0输入规范
- 全集成功率开关
- 无需外部阻塞二极管和检测电阻
- 充电操作指示
- 内置可编程充电定时器
- 片上热限制调节
- 电池温度监控
- 小尺寸封装特性
应用领域
- 智能手机
- 电子书
- GPS
- 便携式媒体播放器
- 便携式手持解决方案
- 平板电脑
