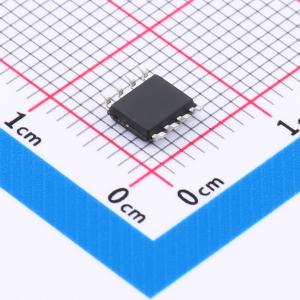

温馨提醒：图片仅供参考，商品以实物为准

XL33039

闭环无刷电机适配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种高性能闭环速度控制适配器，通常与无刷直流电机控制器配合使用，无需磁性或光学转速计即可建立全闭环速度控制系统。它包含三个带迟滞的输入缓冲器、三个数字边缘检测器、一个可编程单稳态和一个内部并联稳压器，还包括一个反相器输出，用于需要转换传感器相位的系统。在霍尔效应传感器的每个正或负过渡时，会产生一个具有固定导通时间的脉冲，输出信号可以被滤波以获得与电机速度成正比的电压。
品牌名称: XINLUDA(信路达)
商品型号: XL33039
商品编号: C20069080
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2504克(g)

商品参数

商品概述

XL/XD33039是一款高性能闭环速度控制适配器。通常与XL33035（无刷直流电机控制器）配合使用，无需磁性或光学转速计即可构建全闭环速度控制系统。它包含三个带迟滞功能的输入缓冲器以抗干扰，三个数字边沿检测器、一个可编程单稳态电路和一个内部并联稳压器。还设有一个反相器输出，用于需要转换传感器相位的系统。在霍尔效应传感器的每个正或负转换时，XL/XD33039会产生一个具有固定导通时间的脉冲。然后可以对输出信号进行滤波，以获得与电机速度成正比的电压。

商品特性

低成本，所需外部元件少
可低至5.5 V工作，可直接由XL33035参考电压供电
带迟滞功能的TTL兼容输入
对每个输入转换进行数字检测，改善电机低速运行性能
内部并联稳压器允许从非稳压电源供电
反相器输出适用于(60/300)°和(120/240)°传感器相位转换
提供两种封装：DIP8（XD33039）和SOP8（XL33039）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	20mA
	工作电压	5.5V~9.3V

	属性	参数值
	静态电流(Iq)	4.2mA
	工作温度	-40℃~+85℃
