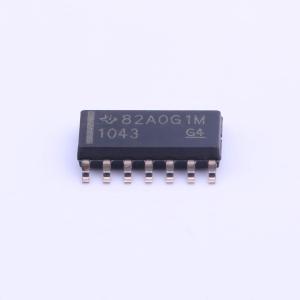

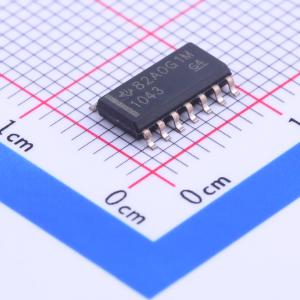

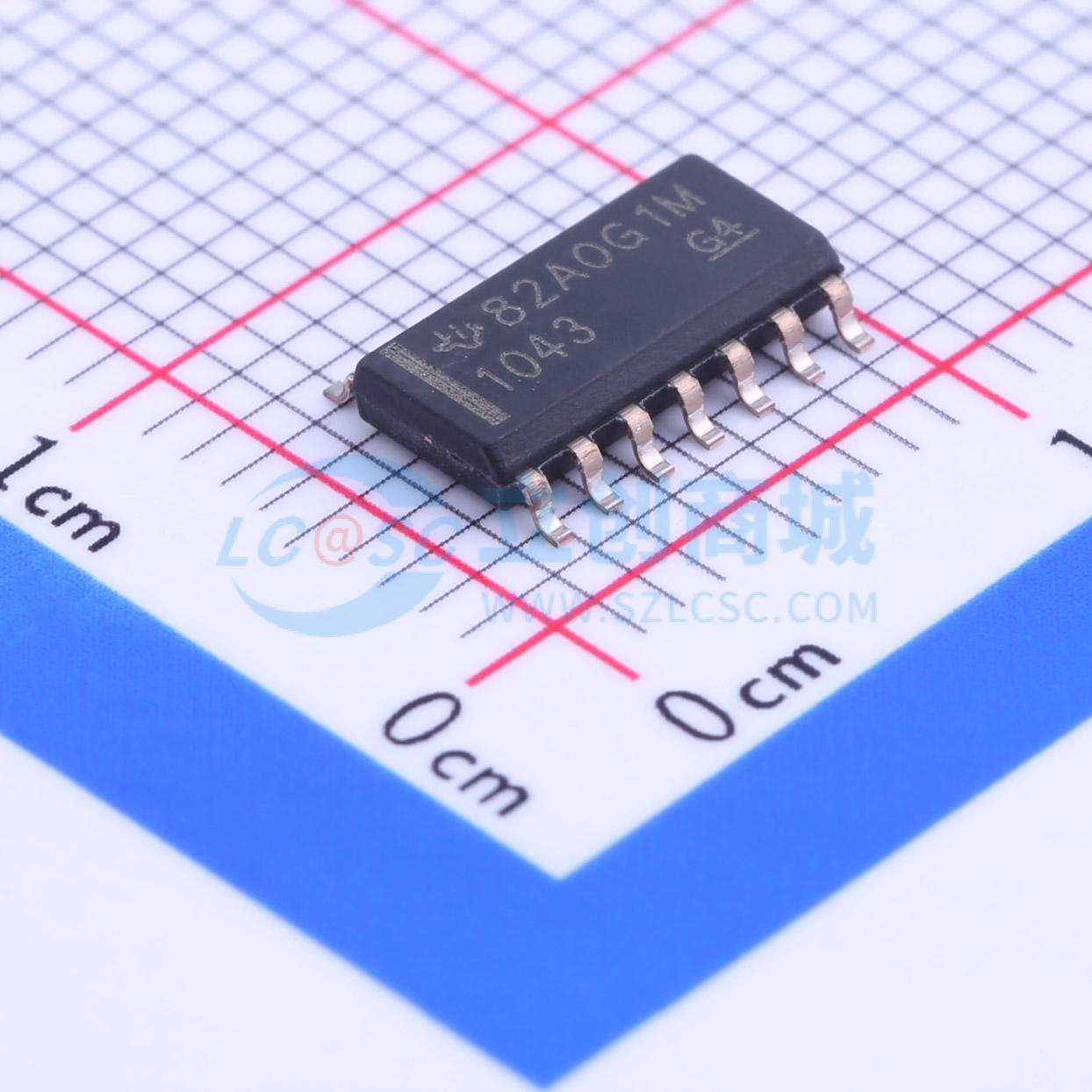

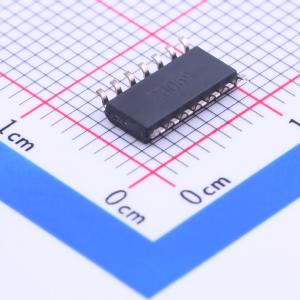

TCAN1043HGDQ1

TCAN1043xx-Q1满足ISO 11898–2 (2016)高速控制器局域网（CAN）规范的物理层要求，可在CAN总线和CAN协议控制器之间提供接口。这些器件支持传统CAN和最高2兆比特每秒（Mbps）的CAN FD。型号后缀包含“G”的器件适用于最高5 Mbps的CAN FD数据速率。TCAN1043xx-Q1可通过选择性启用（通过INH输出引脚）节点上可能存在的各种电源，降低系统级电池电流消耗。这使得系统能够进入超低电流睡眠状态，在此状态下，除了仍处于低功耗状态以监控CAN总线的TCAN1043xx-Q1外，所有系统组件的电源均被切断。 当在总线上检测到唤醒模式或通过WAKE输入请求本地唤醒时，TCAN1043xx-Q1将通过将INH置高来启动节点。TCAN1043xx-Q1通过V₁₀端子进行内部逻辑电平转换，可直接与3.3 V或5 V控制器连接。该器件具备许多保护和诊断功能，包括CAN总线线路短路检测和电池连接检测。TCAN1043xx-Q1满足IEC 62228-3和J2962-2的ESD和EMC要求，无需额外的保护组件。

• AEC Q100：符合汽车应用标准
• 器件温度等级1：环境工作温度范围为-55℃至125℃
• 器件HBM分类等级：±16 kV
• 器件CDM分类等级：±1500 V
• 满足ISO 11898-2 (2016)要求
• 所有器件支持传统CAN和2 Mbps CAN FD（灵活数据速率），“G”选项支持5 Mbps
• 短且对称的传播延迟和快速环路时间，可在负载CAN网络中提高数据速率时增强时序裕量
• V₁₀电平转换支持2.8 V至5.5 V
• 工作模式：正常模式、带INH输出及本地和远程唤醒请求的待机模式、带INH输出及本地和远程唤醒请求的低功耗睡眠模式
• 无电源时具有理想的无源特性
• 总线和逻辑端子为高阻抗（对工作总线或应用无负载）
• 支持热插拔：总线和RXD输出上电/断电无毛刺操作
• 满足或超过EMC标准要求
• 符合IEC 62228-3 – 2007标准
• 符合SAE J2962-2标准
• 保护特性：总线端子的IEC ESD保护：±8 kV，总线故障保护：±58 V（非H型）和±70 V（H型），电源端子欠压保护，驱动器显性超时（TXD DTO）：数据速率低至9.2 kbps，热关断保护（TSD），接收器共模输入电压：±30 V，典型环路延迟：110 ns，结温范围为-55℃至150℃
• 提供SOIC (14)封装和无引脚VSON (14)封装（4.5 mm×3.0 mm），具备改进的自动光学检测（AOI）能力

• 12-V或24-V系统应用
• 汽车和交通运输
• 高级驾驶辅助系统（ADAS）
• 信息娱乐系统
• 仪表盘
• 车身电子与照明
