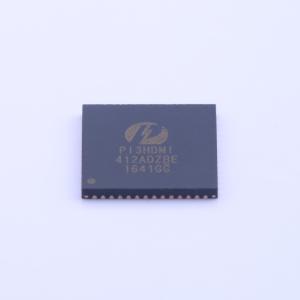

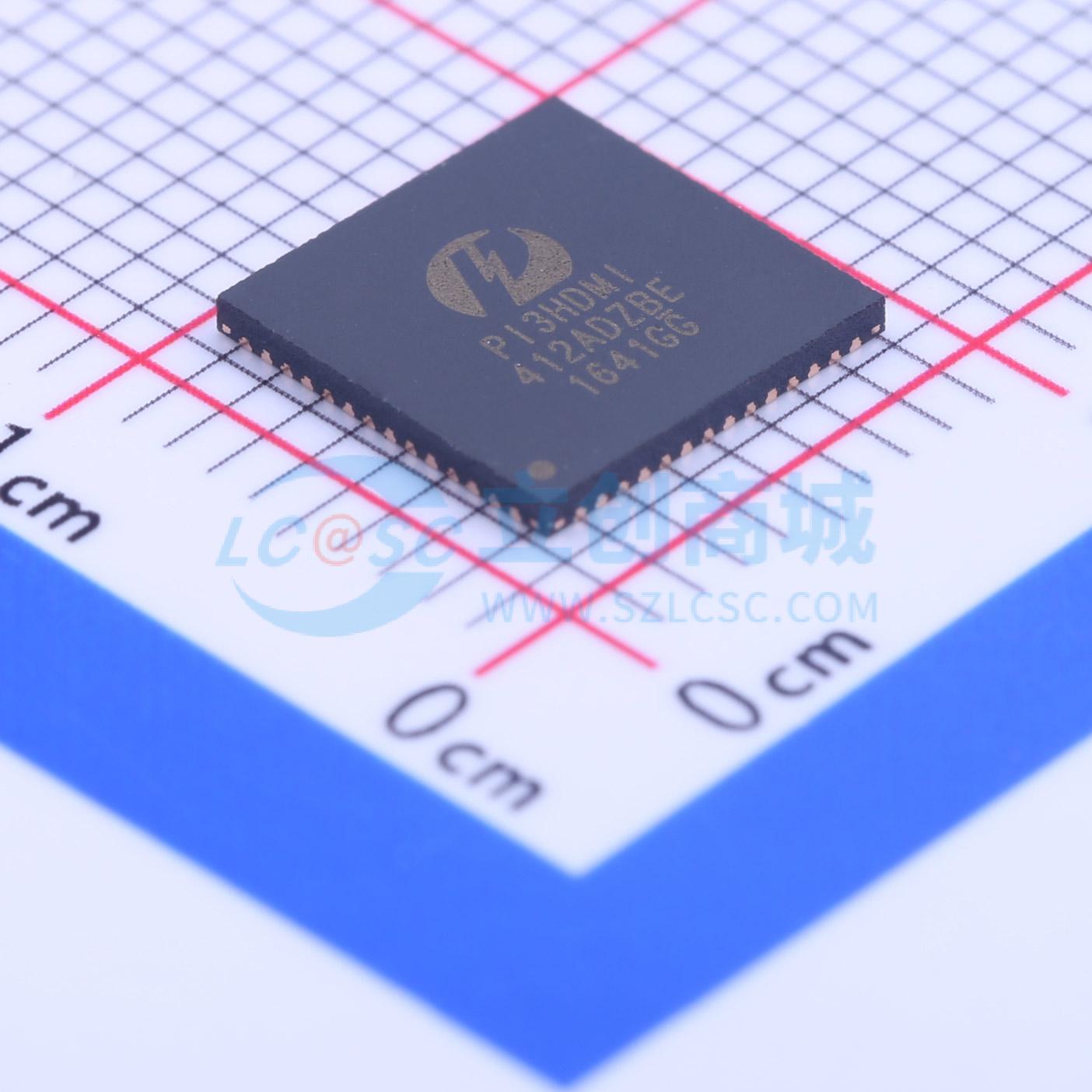

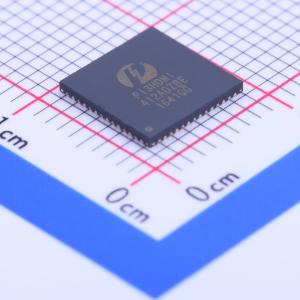

PI3HDMI412ADZBE

PI3HDMI412AD 1:2 HDMI兼容解复用器，具有增强信号完整性的高级重驱动功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3HDMI412AD是一款单TMDS通道到两个TMDS通道的解复用器，支持DVI和HDMI 1.1/1.2/1.3信号，最大数据速率为2.5Gbps。
品牌名称: DIODES(美台)
商品型号: PI3HDMI412ADZBE
商品编号: C212610

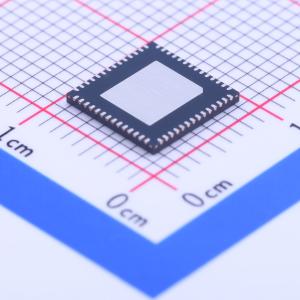

商品封装: TQFN-56-EP(8x8)
包装方式: 管装
商品毛重: 2.2克(g)

商品概述

Pericom Semiconductor的PI3HDMI412AD是一款主动驱动切换解决方案，适用于基于DVI/HDMI标准和TMDS信号处理的高分辨率视频网络。PI3HDMI412AD是一个单TMDS通道到两个TMDS通道的DeMux，具有高阻抗输出。该设备可将差分信号驱动至多个视频显示单元。它提供了三种可控的输出摆幅电平，这些电平可以通过引脚控制或I2C控制进行调节，具体取决于模式选择引脚。摆幅电平分别为500mV、700mV和1000mV。此解决方案还提供了一种独特的高级预加重技术，以增加在长距离传输过程中被减少的上升和下降时间。

最大1.65Gbps的DVI/HDMI数据速率可以满足下一代HDTV和PC图形产品所需的1920x1080分辨率。由于其主动单向特性，此开关仅设计用于视频驱动侧。对于PC图形应用，该设备位于驱动侧，可在多个显示单元之间切换，例如PC LCD显示器、投影仪、电视等。

PI3HDMI412AD是业界首款符合DVI/HDMI标准的主动式开关，确保从PC图形源到终端显示单元的高带宽视频流传输。PI3HDMI412AD还将提供增强的ESD/EOS保护功能，这是当今许多消费级视频网络所必需的。

商品特性

供电电压，VDD = 3.3V ±5%
兼容DVI、HDMI 1.1、1.2和1.3信号
支持交流耦合和直流耦合输入
1:2分路复用器
支持深色信号
可配置的输出摆幅控制（500mV、750mV、1000mV）
可配置的预加重水平（0dB、1.5dB、3.5dB、6.0dB）
可配置的去加重（0dB、-1.5dB、-3.5dB、-6.0dB）
可配置的均衡（1dB、3.5dB、6dB、8dB）
数据速率 = 2.5 Gbps（最大）
带内置端接的输入
传播延迟 <2ns 输入
单向
所有高速数据通道上的10kV HBM ESD保护（补充接触ESD测试结果可根据要求提供）
封装（无铅&环保）：56引脚TQFN（ZB56）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(46个/管，最小起订量 1 个)

个

起订量：1 个46个/管

近期成交0单

	属性	参数值
	商品目录	其他接口
	接口类型	HDMI；DVI
	数据速率	2.5Gbps

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+85℃
