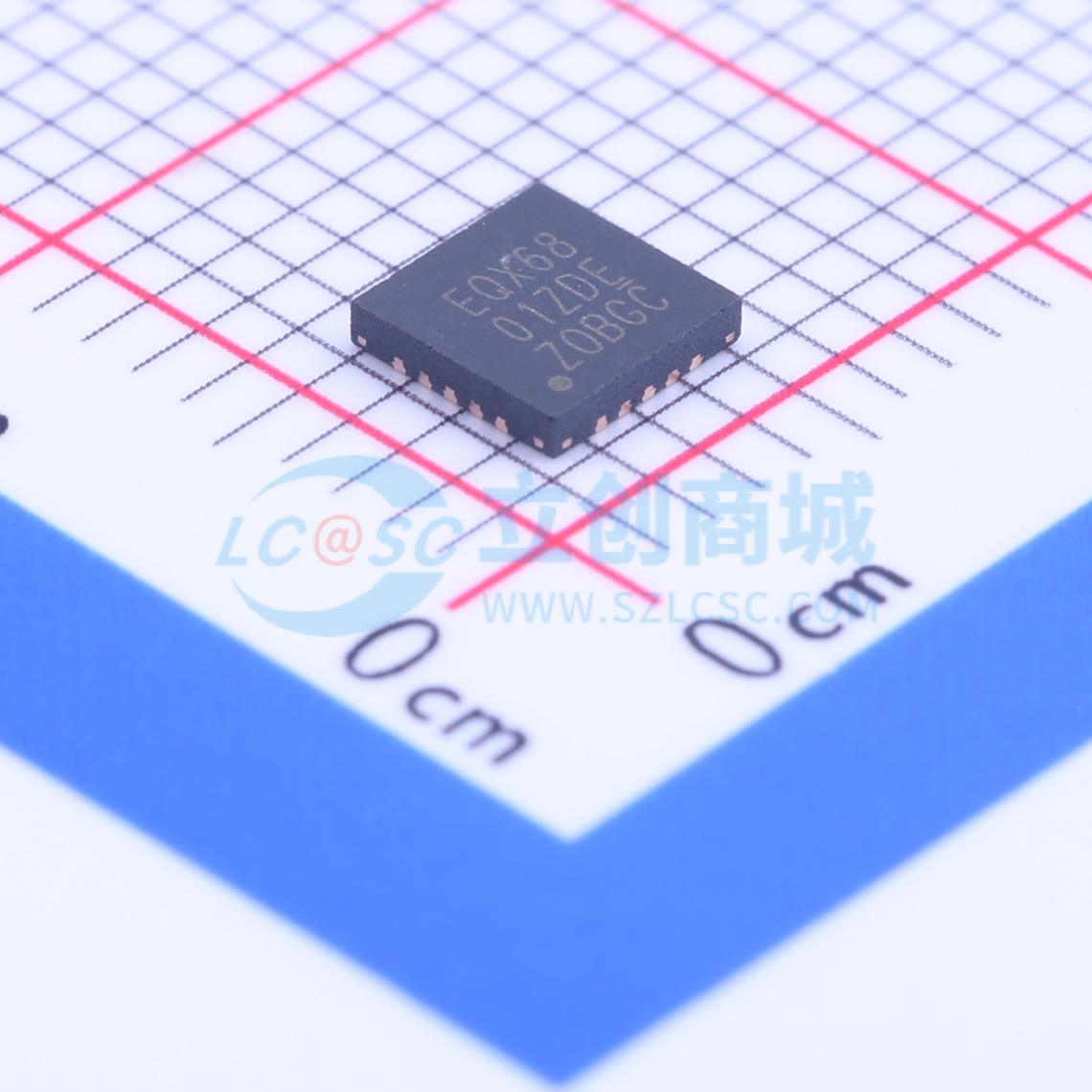

温馨提醒：图片仅供参考，商品以实物为准
PI3EQX6801ZDE
6.5Gbps,1端口,1.5V/3.3V SATA/SAS重驱动器，带模拟/数字配置
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Diodes Incorporated PI3EQX6801 是一款低功耗、1.5V/3.3V、6.5Gbps 的SATA/SAS信号重驱动器。该设备提供可编程均衡，以优化各种物理介质上的性能，减少符号间干扰。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3EQX6801ZDE
- 商品编号
- C212608
- 商品封装
- TQFN-20-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 驱动器 | |
| 输入类型 | CML | |
| 输出类型 | CML | |
| 工作电压 | 1.5V~3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 数据速率 | 6.5Gbps | |
| 延迟时间 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
Diodes Incorporated PI3EQX6801 是一款低功耗、1.5V/3.3V、6.5Gbps 的 SATA/SAS 信号重定时器。该器件提供可编程均衡功能，通过减少符号间干扰来优化在多种物理介质上的性能。
PI3EQX6801 支持两个 100Ω 差分 CML 数据 I/O，用于协议 ASIC 与交换结构之间、跨背板或在用户平台上的其他远距离数据路径上扩展信号。
集成的均衡电路提供了对重定时器前信号完整性的灵活性。
每个通道都提供了低电平输入信号检测和输出静音功能。每个通道完全独立工作。当通道被启用（x_EN# = 0）并运行时，该通道的输入信号电平（x|+/-）决定输出是否激活。如果通道的输入信号电平低于激活阈值电平（Vth-），则输出将被驱动到共模电压。
如果 x_EN# = 1，则每个通道可以断电。当 A_EN# 和 B_EN# 都为高电平时，器件进入低功耗待机模式。
商品特性
- 两个6.5Gbps差分通道
- 输出摆幅高达1.2V峰峰值
- 完全支持SAS、SATA
- 可调接收均衡 - 0至16 dB
- 100Ω差分CML I/O
- 连续步进输出摆幅调整
- 连续步进输出预加重控制
- 每个通道的输入信号电平检测和静音
- 完全支持OOB
- 自动硬盘速率检测用于输出摆幅/预加重设置
- 电源电压：1.5V或3.3V
- 低功耗，1.5V（600mV摆幅）时为162mW
- 待机模式 – 关断状态：电流<56μA
- 硬盘拔出功率：1.5mW
- 自动休眠模式功率：典型值22.5mW
- 工业温度范围-40至85°C
- 封装：20引脚TQFN（4x4mm）
应用领域
- SATA3.0/SAS2.0 6Gbps 4端口 ReDriver 在存储阵列应用中
