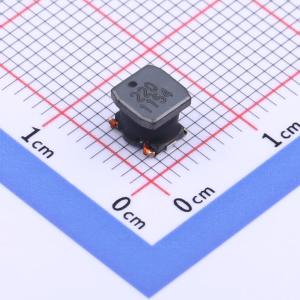

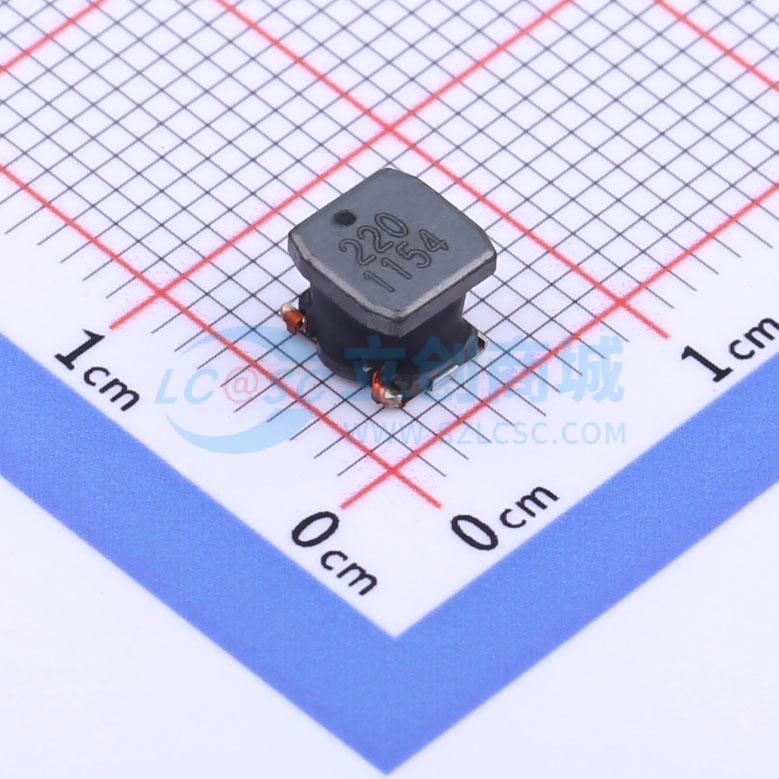

VLS5045EX-220M-H
22uH ±20% 2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：磁屏蔽型绕线电感,用于电源电路。采用铁氧体磁性材料实现高磁屏蔽结构,适合高密度安装。通过优化铁氧体磁芯形状,实现更大电流和更低直流电阻。工作温度范围:-40°C至+125°C(包括自升温)。符合AEC Q200标准。应用：汽车相关设备(发动机控制模块、安全气囊、前照灯、电子动力转向、仪表、防抱死制动系统等)
- 品牌名称
- TDK
- 商品型号
- VLS5045EX-220M-H
- 商品编号
- C2043144
- 商品封装
- SMD,5.3x5mm
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电感 | |
| 电感值 | 22uH | |
| 精度 | ±20% | |
| 额定电流 | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 饱和电流(Isat) | 2A | |
| 直流电阻(DCR) | 125mΩ | |
| 类型 | - | |
| 车规等级 | AEC-Q200 |
| 特性 | - |
| 安装类型 | 表面贴装型 |
| 电感 | 22?H |
| 屏蔽 | 屏蔽 |
| 频率-自谐振 | - |
| 高度-安装（最大值） | 0.177"（4.50mm） |
| 材料-磁芯 | 铁氧体 |
| 不同频率时Q值 | - |
| 电感频率-测试 | 100kHz |
| DC电阻(DCR) | 162.5 毫欧最大 |
| 封装/外壳 | 非标准 |
| 等级 | AEC-Q200 |
| 工作温度 | -40°C ~ 125°C |
| 大小/尺寸 | 0.209" 长 x 0.197" 宽（5.30mm x 5.00mm） |
| 供应商器件封装 | - |
| 电流-饱和（Isat） | 2A |
| 容差 | ±20% |
| 类型 | 绕线 |
| 额定电流（安培） | 1.8A |
