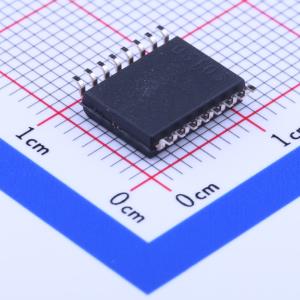

温馨提醒：图片仅供参考，商品以实物为准

ISO3080DWR

3.15V~5.5V供电 200Kbps 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO3080 200Kbps、全双工、2.5kVrms 隔离式 RS-485 和 RS-422 收发器
品牌名称: TI(德州仪器)
商品型号: ISO3080DWR
商品编号: C20624
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

ISO3080和ISO3086器件是隔离式全双工差分线路驱动器和接收器，而ISO3082和ISO3088器件是适用于TIA/EIA485/422应用的隔离式半双工差分线路收发器。由于接地环路断开，这类器件能够在大得多的共模电压范围内运行，非常适合于远距离传输线路。经测试，器件的对称隔离层可在总线收发器和逻辑电平接口之间按照UL1577标准提供为时60s的2500VRMS隔离。所有带线缆的I/O都容易遭受来自各种信号源的电瞬态噪声影响。这些瞬态噪声如果具有足够的幅度和持续时间，就有可能导致收发器或邻近的敏感电路受到损坏。此类隔离器件能够显著地提高保护水平并降低昂贵控制电路受损的风险。 ISO3080、ISO3082、ISO3086和ISO3088器件适用于 -40℃ 至 +85℃ 温度范围。

商品特性

符合或超出TIA/EIA RS-485的要求
信号传输速率高达20Mbps
1/8单位负载，一条总线上多达256个节点
热关断保护
低总线电容，16pF（典型值）
50kV/μs典型瞬态抗扰度
针对总线开路、短路及空闲状态的失效防护接收器
可耐受5V电压的3.3V输入
总线引脚ESD保护
总线引脚与GND2之间的12kV HBM
总线引脚与GND1之间的6kV HBM
安全相关认证：
- 4000VPK基本绝缘，560VPK VIORM，符合DIN EN IEC60747-17(VDE0884-17)标准
- 2500VRMS隔离，符合UL1577标准
- 4000VPK隔离，符合CSA62368-1标准

应用领域

安全系统
化学品生产
工厂自动化
电机和运动控制
HVAC及楼宇自动化网络
联网安检站

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	200Kbps
