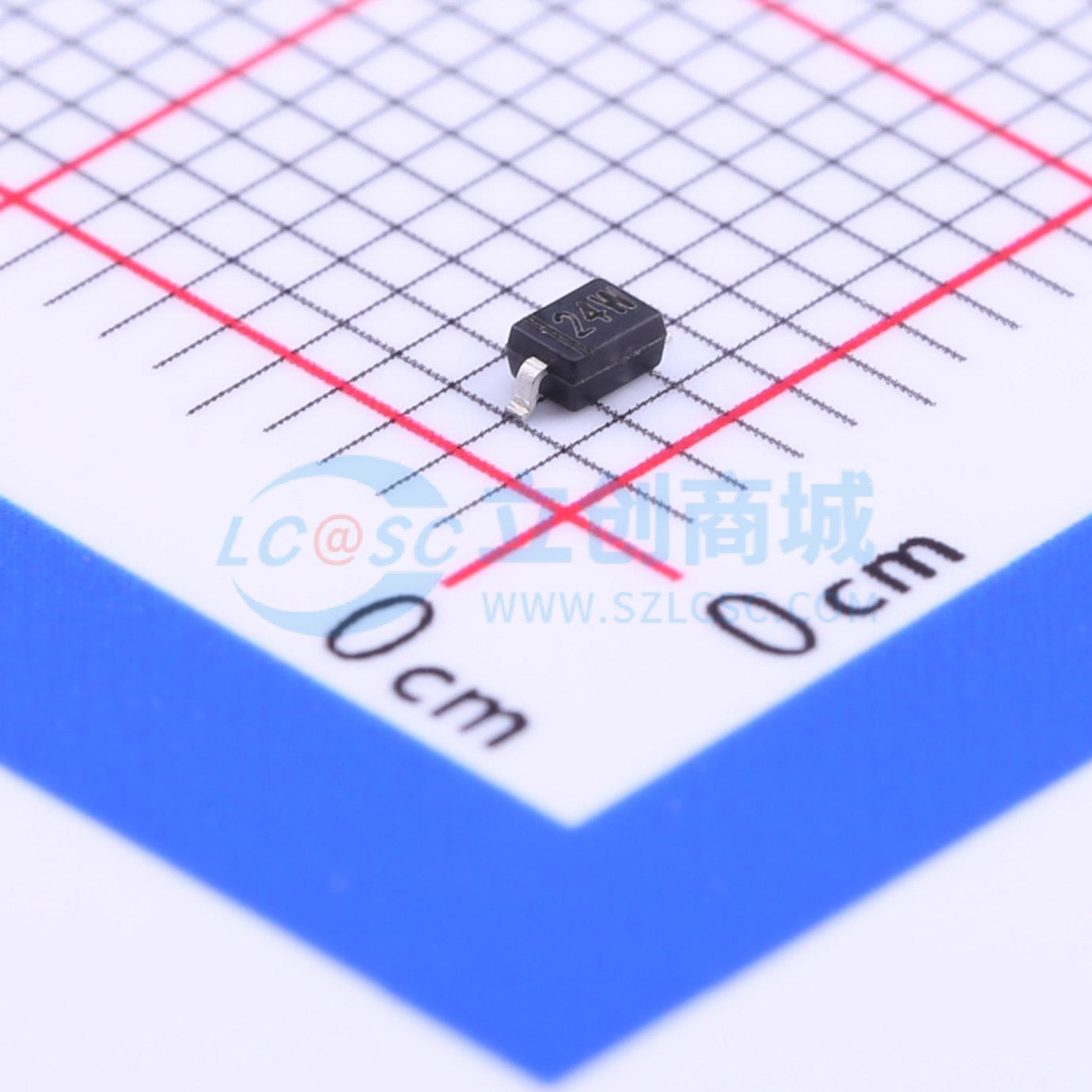

温馨提醒：图片仅供参考，商品以实物为准
RLSD32A241V
单向TVS 24V截止 峰值脉冲电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLSD32A241V
- 商品编号
- C20736
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 80pF |
商品概述
RLSD32AXX1V旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。由于其尺寸小，适用于手机、MP3播放器、数码相机和许多其他电路板空间有限的便携式应用。
商品特性
- 每线300瓦峰值脉冲功率（tp = 8/20 μs）
- 保护一条I/O线或电源线
- 低钳位电压
- 工作电压：3.3V、5V、8V、12V、15V、24V、36V
- 低泄漏电流
- IEC61000 - 4 - 2（ESD）±15kV（空气），±8kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ηs）
- IEC61000 - 4 - 5（浪涌）24A（8/20 μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外围设备
- 寻呼机
