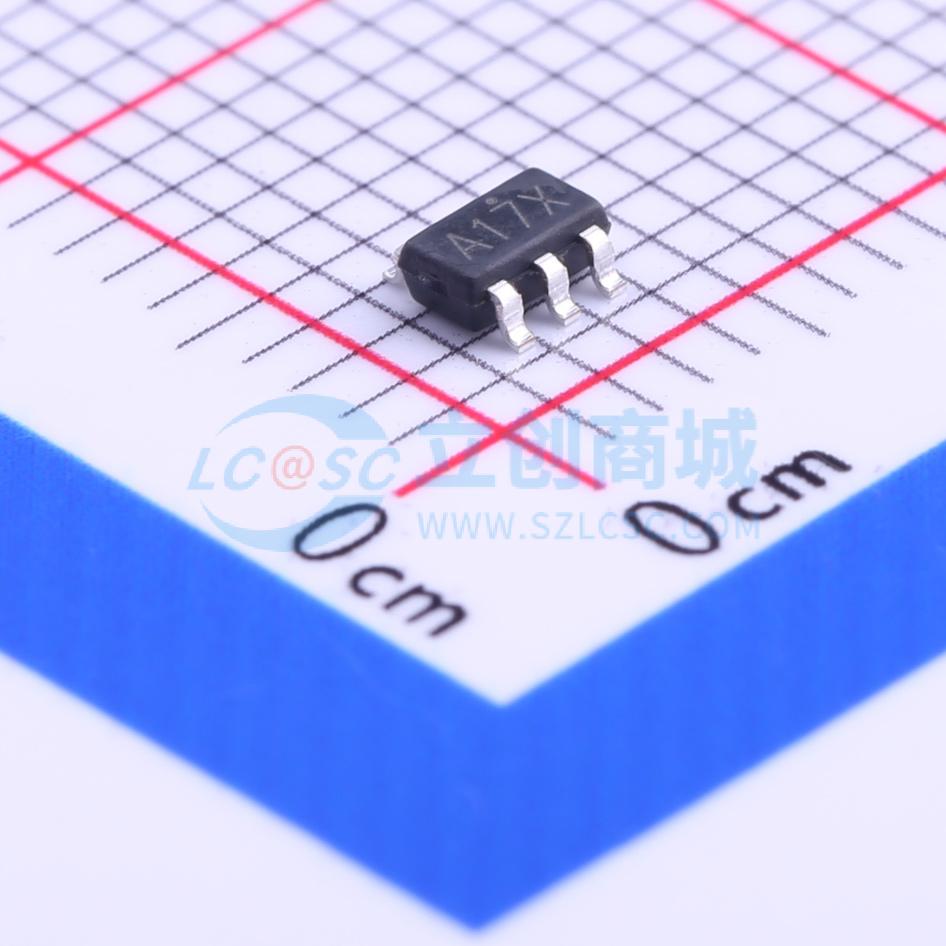

温馨提醒：图片仅供参考，商品以实物为准
XT3410AFMR-G
高效PWM/PFM控制DC-DC降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XT3410是一款由基准电压源、振荡电路、比较器、PWM/PFM控制电路等构成的CMOS降压型DC/DC调整器。利用PWM/PFM自动切换控制电路达到可调占空比,具有全输入电压范围内的低纹波、高效率和大输出电流等特点。内置功率MOSFET,集成了过压、过流、过热、短路等诸多保护电路。
- 品牌名称
- natlinear(南麟)
- 商品型号
- XT3410AFMR-G
- 商品编号
- C190829
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~1.8V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 |
商品概述
XT3410是一款由基准电压源、振荡电路、比较器、PWM/PFM控制电路等构成的CMOS降压型DC/DC调整器。利用PWM/PFM自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。 XT3410内置功率MOSFET，集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。结合了微型封装和低消耗电流等特点，适合在移动设备的电源内部使用。 输入电压范围2.5V~6.0V，输出电压可低至0.6V，最大能提供1.5A负载电流。采用电流模控制架构，内部集成了主功率管（PMOSFET）和续流管（NMOSFET）。 轻载时工作于PFM模式，通过开关频率的变化来实现负载电流的调节，当负载电流减小时通过降低开关频率以减小开关损耗，进而提高效率。 当CE引脚端电压低于0.7V时，XT3410处于关断状态，芯片不工作，电路工作电流低于1uA。 输出对地短路时，开关频率降低以防止电感电流的增加超出功率管电流限制，并且通过降低占空比来实现短路保护。 当芯片内的温度超过160°C时，芯片会停止工作，直到温度降低到140°C以下时，芯片恢复工作。
商品特性
- 高效率，最大效率可达95%
- 最大输出电流1.5A
- 超低静态电流40μA
- 甚小输出纹波<±0.4%
- 低压操作，可达100%占空比
- PWM/PFM自动切换，占空比自动可调以保持全负载范围内的高效率、低纹波
- 短路保护
应用领域
- 数码相机、电子记事本、PDA等移动设备电源
- 照相机、视频设备、通信设备的稳压电源
- 微机电源机顶盒
