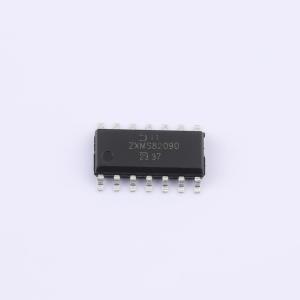

温馨提醒：图片仅供参考，商品以实物为准
ZXMS82090S14PQ-13
ZXMS82090S14PQ-13
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMS82090S14PQ-13
- 商品编号
- C19951158
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~28V | |
| 导通电阻 | 180mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
ZXMS82090S14PQ是一款双通道高端功率开关，采用SO - 14EP外露散热片封装，集成了保护和诊断功能。 该器件包含一个单片n沟道垂直功率MOSFET，集成了温度和电流传感器以及电荷泵栅极电源，在关断状态下具有低静态电流。 该器件通过向输入施加3.3V和5V的高电平有效逻辑电平驱动来启用。该器件包括一个与负载电流成比例的诊断电流检测输出，以及在过载运行、过热、短路或负载开路等情况下的明确诊断故障信号。
商品特性
- 使用外部元件进行反接电池保护
- 电压相关的电流限制
- 带自动重启功能的过温保护
- 包括负载突降的过压保护
- 稳定的欠压保护、ESD保护
- 使用外部元件进行接地丢失保护、增强型短路保护
- 成比例的负载电流检测输出
- 线性压降调节，即使在极低负载电流下也能保持检测精度
- 通过逻辑输入启用
- 通过逻辑输入选择输出通道
- 明确的温度和电流相关性
- 负载开路检测
- 在导通状态下使用负载电流检测
- 在关断状态下使用输出电压检测
- 在过载运行、过热、短路以及关断状态下负载开路时输出明确的故障信号
- 无铅涂层；符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 为12V接地负载提供带诊断反馈的高端开关
- 电阻性、电感性和电容性负载
- 适用于高浪涌电流负载
- 白炽灯（P21W）、电机、LED等
- 用于替代继电器、保险丝和分立电路的紧凑型低功耗解决方案
