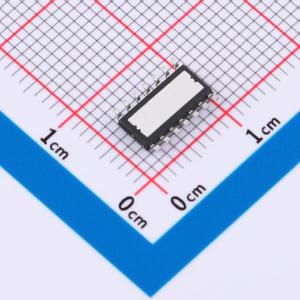

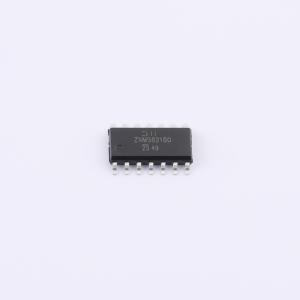

ZXMS82180S14PQ-13

ZXMS82180S14PQ是一款双通道高端功率开关，采用SO-14EP外露散热片封装，集成了保护和诊断功能。 该器件包含一个单片n沟道垂直功率MOSFET，集成了温度和电流传感器以及电荷泵栅极电源，在关断状态下具有低静态电流。 该器件通过向输入施加3.3V和5V的高电平有效逻辑电平驱动来启用。该器件包括一个与负载电流成比例的诊断电流检测输出，以及在过载运行、过温、短路或负载开路等情况下的明确诊断故障信号。

• 使用外部元件进行反接电池保护
• 电压相关的电流限制
• 带自动重启功能的过温保护
• 包括负载突降的过压保护
• 稳定的欠压保护、ESD保护
• 使用外部元件进行接地丢失保护、增强型短路保护
• 成比例的负载电流检测输出
• 线性压降调节，即使在极低负载电流下也能保持检测精度
• 通过逻辑输入启用
• 通过逻辑输入选择输出通道
• 明确的温度和电流相关性
• 负载开路检测
• 在导通状态下使用负载电流检测
• 在关断状态下使用输出电压检测
• 在过载运行、过温、短路以及关断状态下负载开路时提供明确的故障信号
• 无铅表面处理；符合RoHS标准
• 无卤素和锑。“绿色”器件
• ZXMS82180S14PQ适用于需要特定变更控制的汽车应用；该产品符合AEC-Q100标准，具备PPAP能力，并在通过IATF16949认证的工厂生产

• 用于以下负载的带诊断反馈的高端开关：12V接地负载、阻性、感性和容性负载
• 适用于高浪涌电流负载
• 白炽灯（P5W）、电机、LED等
• 可作为以下器件的紧凑型低功耗替代品：继电器、保险丝和分立电路
