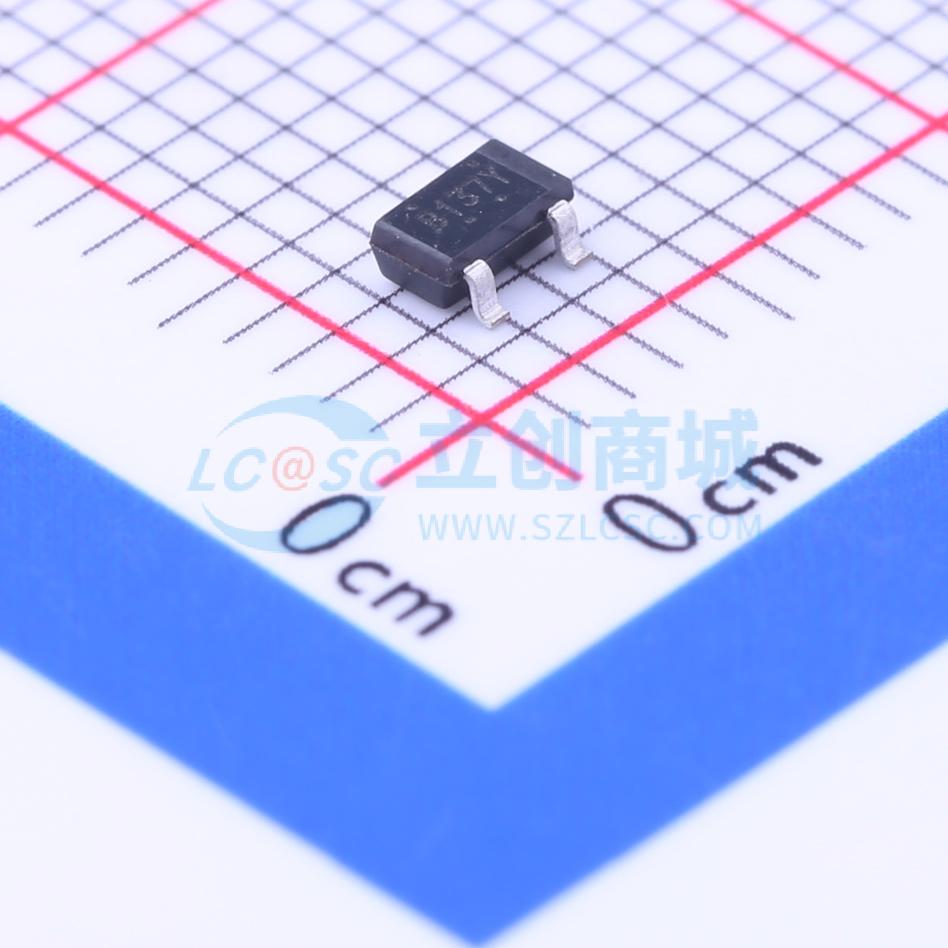

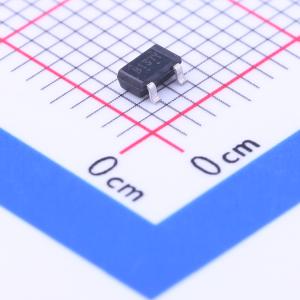

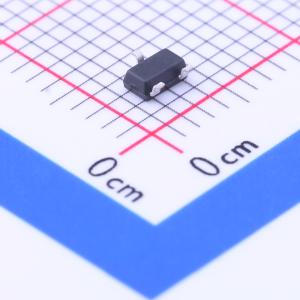

温馨提醒：图片仅供参考，商品以实物为准
SM2313PSAC-TRG
1个P沟道 耐压:20V 电流:3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此商品当前暂未能提供产品规格书(PDF)。
- 品牌名称
- Sinopower(大中)
- 商品型号
- SM2313PSAC-TRG
- 商品编号
- C211802
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 193mΩ@1.8V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@4.5V | |
| 输入电容(Ciss) | 357pF | |
| 反向传输电容(Crss) | 61pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 72pF |
商品特性
- 20V/-3.5A
- 在VGS = -4.5V时,RDS(ON) = 73mΩ(最大值)
- 在VGS = -2.5V时,RDS(ON) = 110mΩ(最大值)
- 在VGS = -1.8V时,RDS(ON) = 193mΩ(最大值)
- 可靠且耐用
- 提供无铅环保器件(符合RoHS标准)
应用领域
-笔记本电脑电源管理-便携式设备-电池供电系统
