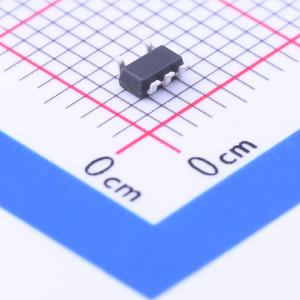

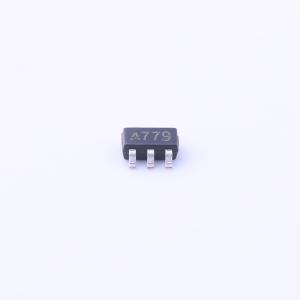

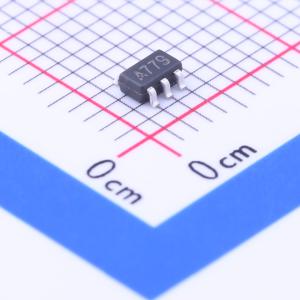

APW7077ABI-TRG

多功能PWM升压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APW7077/A系列是多功能PWM升压DC-DC转换器,具有低启动电压0.9V,固定300kHz工作频率,内置软启动电路,低工作电流,高效率高达88%,最大输出电流1A,支持3.3V和5V固定输出或可调输出电压,适用于便携式设备。
品牌名称: ANPEC(茂达电子)
商品型号: APW7077ABI-TRG
商品编号: C211818
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

APW7077/A系列是多功能PWM升压DC-DC转换器，采用自适应电压模式控制器，适用于一到四节电池包的高效率应用。APW7077/A系列在PWM模式下工作，并包含一个内置驱动引脚（ExT），用于连接外部晶体管或MOSFET。在轻负载条件下，会自动跳过开关周期以保持高效率。该系列由PWM控制器、参考电压、相位补偿、振荡器、软启动和驱动模块组成，无需外部补偿电路即可工作。APW7077/A系列既有固定电压版本也有可调电压版本，升压DC-DC转换的宽输入电压范围为0.7V至5.5V。启动电压保证为1V，且可以在低至0.7V的电压下工作，提供高达300mA的负载电流。此外，还保证了低静态电流（关断状态）。

商品特性

低启动电压 0.9V
固定300kHz工作频率
内置软启动电路
低工作电流
固定3.3V和5V（±2.5%）输出电压（APW7077）或可调输出电压（APW7077A）
在400mA输出电流下效率高达88%
高输出电流达1A
紧凑型封装：SOT-23-5
无铅封装（符合RoHS标准）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	-
	输出电压	-
	输出电流	1A
	开关频率	300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
